Принятые сокращения
Параметры и цифровые данные режимов работы ламп приводятся вместе с изображением их цоколевки. В числителе указывается напряжение на данном электроде относительно катода в вольтах, в знаменателе - ток в амперах или миллиамперах. Для ламп, требующих автоматического смещения, у вывода катода указывается величина сопротивления в катоде. У двойных триодов значения параметров приводятся для одного триода. Нумерация внешних выводов соответствует виду на цоколь лампы снизу.
В "Справочнике" приняты следующие сокращения:
S - крутизна характеристики, мА/В;
Sп - крутизна преобразования, мА/В;
Sг - крутизна гетеродинной части лампы, мА/В;
Ri - внутреннее сопротивление, кОм;
K - коэффициент усиления;
Rа - сопротивление нагрузки;
Pа - максимально допустимая мощность, рассеиваемая на аноде, Вт;
Pвых - полезная мощность (получающаяся при допустимой величине коэффициента нелинейных искажений), Вт;
Cа-к - емкость анод-катод у диодов, пФ;
Cвх - входная емкость (сетка-катод у триодов и сетка-катод и экран у экранированных ламп), пФ;
Cвых - выходная емкость (анод-катод у триодов и анод-катод и экран у экранированных ламп), пФ;
Cпр - проходная емкость (управляющая сетка-анод), пФ;
Uобр - наибольшая амплитуда обратного напряжения между анодом и катодом, В;
Im - наибольший импульс выпрямленного тока (на один анод), мА;
Iв - выпрямленный ток, мА;
Uз - напряжение зажигания, В;
Uст - напряжение стабилизации (у стабилизаторов тока начало и конец стабилизации), В;
Iст - ток стабилизации, мА.
Цоколи октальные Классификация и основные размеры
|
|

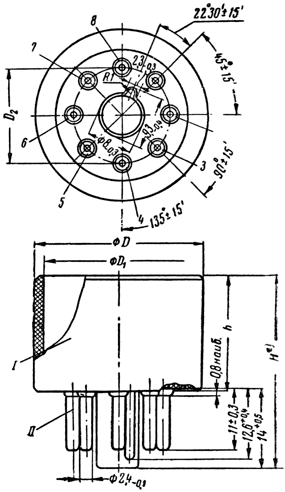

Рисунок 1. Цоколь-вкладыш типа Ц1-1-8А. I - заготовка цоколя, II - штырек. Примечание. Размер, отмеченный вездочкой, справочный. |

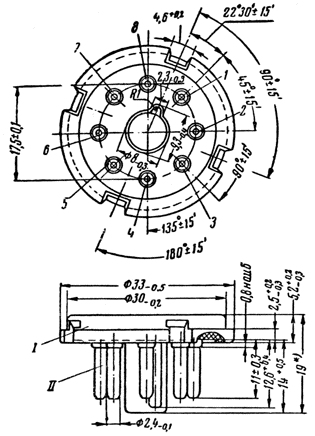

Рисунок 2. Цоколь-стакан. I - заготовка цоколя, II - штырек. |
Обозначение размера |
Ц1-2-8А |
Ц1-3-8А |
Ц1-4-8А |
Ц1-5-8А |
Ц1-6-8А |
Ц1-7-8А |
H* |
24 |
25 |
36 |
41 |
33 |
41 |
D |
25 +- 0.3 |
27 +- 0.3 |
32 +- 0.3 |
34.5 +- 0.3 |
38 +- 0.3 |
38 +- 0.3 |
D1 |
22 +- 0.3 |
24 +- 0.3 |
29 +- 0.3 |
31 +- 0.3 |
35 +- 0.3 |
35 +- 0.3 |
D2 |
17.5 +- 0.1 |
17.5 +- 0.1 |
17.5 +- 0.1 |
17.5 +- 0.1 |
17.5 +- 0.1 |
22 +- 0.1 |
h |
10 +- 0.3 |
11 +- 0.3 |
22 +- 0.3 |
27 +- 0.3 |
19 +- 0.3 |
27 +- 0.3 |
П р и м е ч а н и я:
Цоколи Ц1-2-8А и Ц1-5-8А, независимо от числа штырьков и вида их расположения, не применяются для вновь проектируемых электровакуумных приборов.
Размер, отмеченный звездочкой, справочный.
1. Цоколи октальные разделяются: а) в зависимости от формы - на два вида: цоколи-стаканы и цоколи-вкладыши; б) в зависимости от числа штырьков и их расположения в соответствии с таблицей 1.
2. Основные размеры цоколей устанавливаются согласно рисункам 1 и 2.
3. Число штырьков и их расположение должны соответствовать таблице 1, где знаком + (плюс) указано наличие, а знаком - (минус) отсутствие штырька в соответствующем гнезде корпуса цоколя.
4. Обозначение октального цоколя составляется из слова "цоколь", буквы Ц и цифры 1, характеризующей тип цоколя (октальный), цифры после тире, указывающей на вид цоколя (1 - для вкладыша, 2, 3, 4 и т. д. - для стаканов), затем после тире ставятся цифра и буква, указывающие вид расположения штырьков согласно таблице 1, и номер ведомственной нормали.
П р и м е р. Цоколь-вкладыш октальный с 8 штырьками обозначается:
