4) Принцип суперпозиций полей:

IV. Принцип суперпозиций полей:

Напряженность результирующего поля

( ) создаваемого системой зарядов, равна

геометрической сумме напряженностей

полей, создаваемых в данной точке

каждого из зарядов в отдельности.

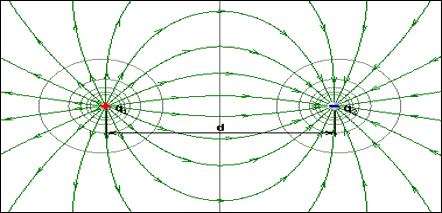

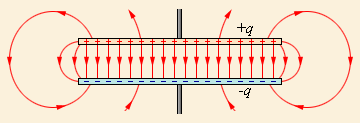

5) Графическое изображение электрических полей:

Электрическое поле можно изобразить графически с помощью силовых

линий (линий напряженности) – это линии, касательные к которым в

каждой точке совпадают с направлением вектора .

а) б) в)

притягиваются

г ) д)

отталкиваются отталкиваются

Там где ||, там поле однородно, где линии изгибаются, поле неоднородное.

Чем > Е, тем гуще силовые линии.

Поле заряженной сферы к плоскости:

а )

1) если

2) если

б) -поверхностная плотность заряда

Эксперимент 3: Получение спектра электрических полей с помощью

манной крупы насыпанной на поверхность касторового

масла при опускании электродов в него.

4. Закрепление пройденного материала:

1. Решение задач: Р.№690.

5. Домашнее задание:

Урок 83/4. Проводники и диэлектрики в электростатическом поле.

1.Организационный момент:

1.Отчет консультантов о готовности класса к работе.

2.Проверка домашнего задания:

1. Фронтальный опрос.

2. Разбор решения задачи Р. № 689.

3.Основной материал:

1) Проводники в электростатическом поле:

Проводники – это вещества, проводящие электрический ток. (Металлы,

электролиты).

В результате взаимодействия атомов кристаллической решетки, электроны внешних оболочек атома преодолевают притяжение собственных ядер и, отделяясь от атома, блуждают между «+» ионами кристаллической решетки => электрический ток в металлах создает свободные электроны.

2) Явление электростатической индукции:

Если внести проводник в однородное электростатическое поле, то под

действием поля, электроны приходят в упорядоченное движение и

сосредотачиваются на одной из сторон проводника, образуя «-» заряд, а

на другой стороне в это время электронов не хватает => образуется «+»

заряд, т.е. создается свое электрическое поле, противоположное

внешнему.

Эксперимент 1: Ненаэлектризованная гильза из фольги взаимодействует с

наэлектризованной эбонитовой (стеклянной) палочкой за

счет перераспределения электронов в гильзе.

Эксперимент 2: Поместить в электрическое поле соединенные

металлические диски, затем разделить их и внести каждый

к разным электрометрам – стрелки отклоняются, а при

соединении электрометров они разрядятся.

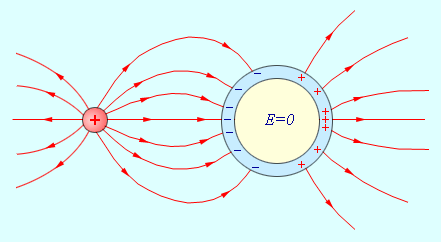

Из эксперимента 1,2 => в электростатическом поле происходит явление

электростатической индукции: перераспределение электронов.

Движение электронов в проводнике, находящемся в электростатическом

поле, быстро прекращается => внутри проводника q=0 => Е=0 (Поля

нет!)=> и электрического тока нет.

Этот факт подтверждается опытом с сеткой Фарадея и используется в

электростатической защите: проводящая оболочка защищает

измерительные приборы от воздействия внешних электростатических

полей.

Эксперимент 3: При поднесении к стержню электрометра заряженного

тела, его стрелка отклоняется. Если накрыть стержень

полым металлическим шаром, то стрелка не отклоняется

=> Е внутри шара =0 => поля нет.

Эксперимент 4:На развернутой сетке Фарадея, заряженной от

электрофорной машины, листочки отталкиваются с обеих

сторон; при сворачивании сетки листочки внутри опадают

=> q=0 => Е=0 => поля нет!
