3.2.13 Расчет заземляющего устройства

Расчет защитного заземления производится методом коэффициента использования следующим образом [9, с. 88]:

1) в соответствии с ПУЭ устанавливается необходимое сопротивление заземления R_З;

2) определяется расчетное сопротивление грунта (ρ_З);

3) выбираются электроды и рассчитывается их сопротивление;

4) уточняется число вертикальных электродов с учетом соединительной полосы.

Расчетное сопротивление грунта определяется по формуле:

, (80)

где – расчетное удельное сопротивление грунта, Ом∙м;

К_СЕЗ – коэффициент сезонности, учитывающий промерзание и просыхание грунта и зависящий от климатической зоны и вида заземлителей [9, с. 90, табл. 1.13.2].

Приближенно сопротивление одиночного вертикального заземлителя определяется по формуле:

. (81)

Сопротивление горизонтального электрода (полосы) определяется по формуле:

, (82)

где L_П – длина полосы, м;

b – ширина полосы, м;

t – глубина заложения, м.

Определение сопротивление с учетом коэффициента использования:

, (83)

, (84)

где R_В и R_Г – сопротивления вертикального и горизонтального электродов с учетом коэффициента использования, Ом;

и – коэффициенты использования вертикального и горизонтального электродов, определяются по таблице в зависимости от типа заземляющего устройства, вида заземлителей, длины и числа вертикальных заземлителей и расстояния между ними [9, с. 91,табл. 1.13.5].

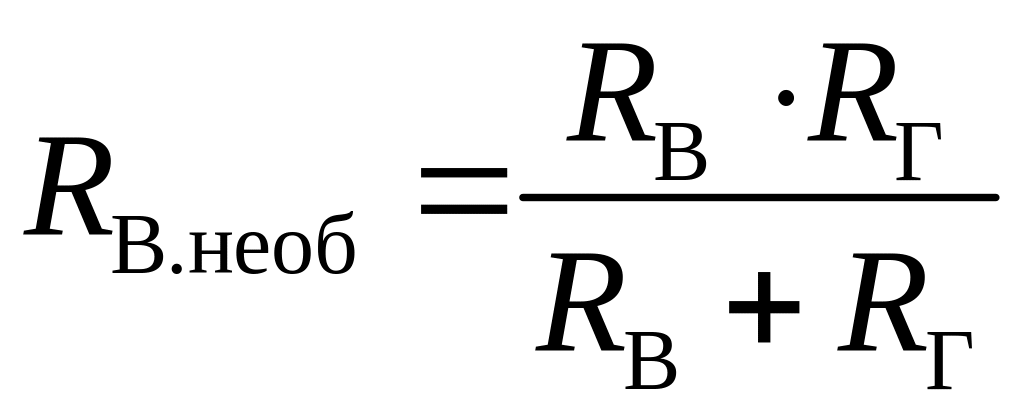

Необходимое сопротивление вертикальных заземлителей с учетом соединительной полосы определяется по формуле:

. (85)

Необходимое число вертикальных заземлителей определяется следующим образом:

- при использовании естественных и искусственных заземлителей:

; (86)

- при использовании только искусственных заземлителей:

. (87)

Необходимо произвести расчет заземляющего устройства для проектируемой ТП и разместить ЗУ на плане, рассчитав необходимые расстояния [9, с. 94].

3.3 Разделы «Заключение» и «Список использованных источников»

В заключении необходимо сделать выводы о проделанной работе, кратко отразить объем проведенных выборов и расчетов, привести рекомендации по дальнейшему использованию курсового проекта электроснабжения цеха (установки).

В списке использованных источников привести все использованные при выполнении курсового проекта литературные источники, справочники, ГОСТы, стандарты, каталоги оборудования, также можно привести ссылки на интернет-источники, если таковые использовались при выборе электрооборулдования.

Оформление раздела «Список использованных источников» выполнить в соответствии с указаниями, изложенными в СТП 3-2007 «Стандарт предприятия. Дипломные (курсовые) проекты. Общие требования оформления текстовых документов» [7].

В аналогичном разделе к данному пособию приведен список литературных и других источников, использованных при написании настоящих рекомендаций по выполнению курсового проекта и рекомендуемых в качестве основных пособий при курсовом проектировании.

4 Выполнение графической части

Графическая часть является итогом выполнения дипломного проекта и должна в полной мере отражать произведенные в проекте расчет и выбор электрооборудования силовых и осветительных электросетей. Содержание графической части определяется в зависимости от содержания расчетной части дипломного проекта. Рекомендуется в графическую часть включить следующие чертежи:

1. План расположения электрооборудования и прокладки силовой сети

2. План расположения осветительного электрооборудования и прокладки осветительных сетей

3. Принципиальная схема электроснабжения питающей и распределительной сети

4. Принципиальная схема управления установки (станка)

Чертежи графической части выполняются в соответствии с действующими стандартами.

На планах расположения электроборудования и прокладки эл.сетей электрооборудование наносится тонкими линиями, основной акцент делается на прокладку электрических сетей. Рядом с электрооборудованием ставится порядковый номер и номинальная мощность, указываются обозначения питающей и распределительной сетей. Чертежи планов должны быть выполнены с указанием основных элементов строительного чертежа (координационные оси, размеры, ворота, окна и т.д.).

Перечень электроприемников составляется в виде таблицы (рисунок 4), заполняемой сверху вниз в порядке возрастания номера. Располагают перечень, как правило, над основной надписью с расстоянием от нее не менее 15 мм.

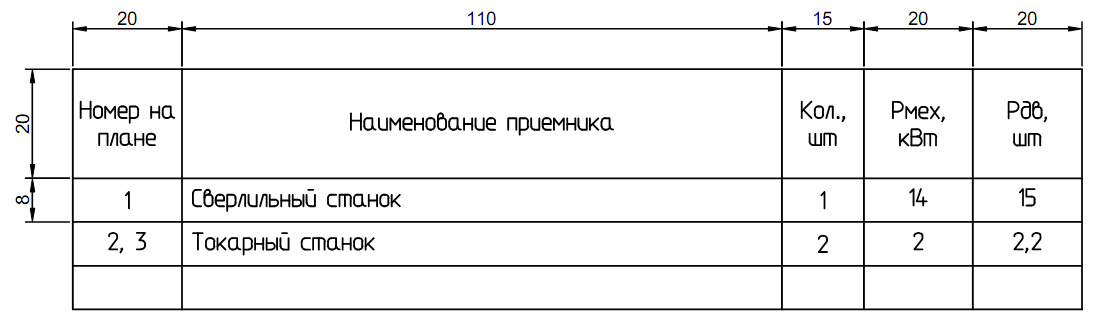

Рисунок 4 – Перечень электроприемников

Перечень элементов на чертеже «Принципиальная схема управления» составляют в виде таблицы, заполняемый сверху вниз в алфавитном порядке (рисунок 5). Располагают перечень также над основной надписью с расстоянием от нее не менее 15 мм.

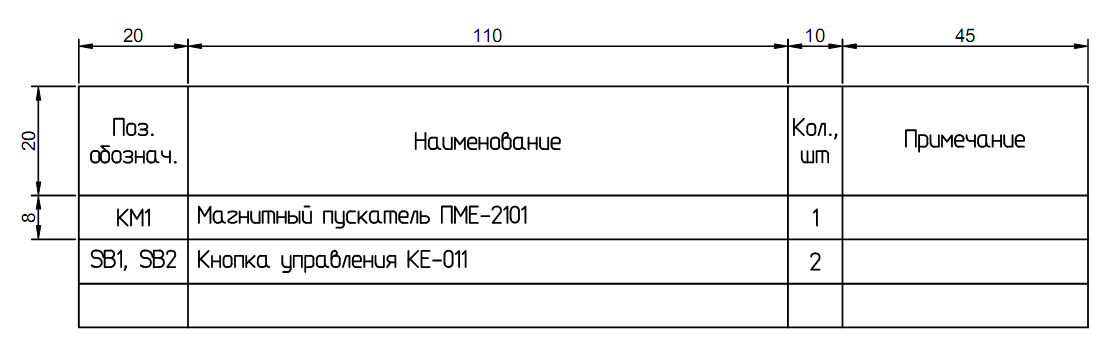

Рисунок 5 – Перечень элементов схемы

Примечания:

1) В графе «Поз.обозначение» записывают позиционное обозначение элемента.

2) В графе «Наименование» записывают наименование элемента в соответствии с документом, на основании которого этот элемент применен, и номер документа (ГОСТ, ТУ).

3) При необходимости указания технических данных элемента, не содержащихся в его наименовании, эти данные рекомендуется указывать в графе «Примечание».

На чертежах «Принципиальная схема питающей и распределительной сетей» должно быть представлено в полном объеме электрооборудование питающей и распределительной сетей, последнее может быть сокращено только с согласованием руководителя ДП. Подобные чертежи выполняются в виде таблицы с боковиной, представленной на рисунке 6.

На планах расположения осветительного оборудования наносят и указывают:

- строительные конструкции и технологическое оборудование в виде упрощенных контурных очертаний тонкими линиями;

- наименование помещений, возможно в виде экспликации (рисунок 7);

- кассы взрывоопасных и пожароопасных зон;

- нормируемую освещенность;

- светильники их количество;

- количество и мощность ламп в светильниках;

- высоту установки светильников (кроме потолочных);

- привязочные размеры для светильников или рядов элементам строительных конструкции;

- групповые щитки и их обозначения;

- выключатели, штепсельные розетки.

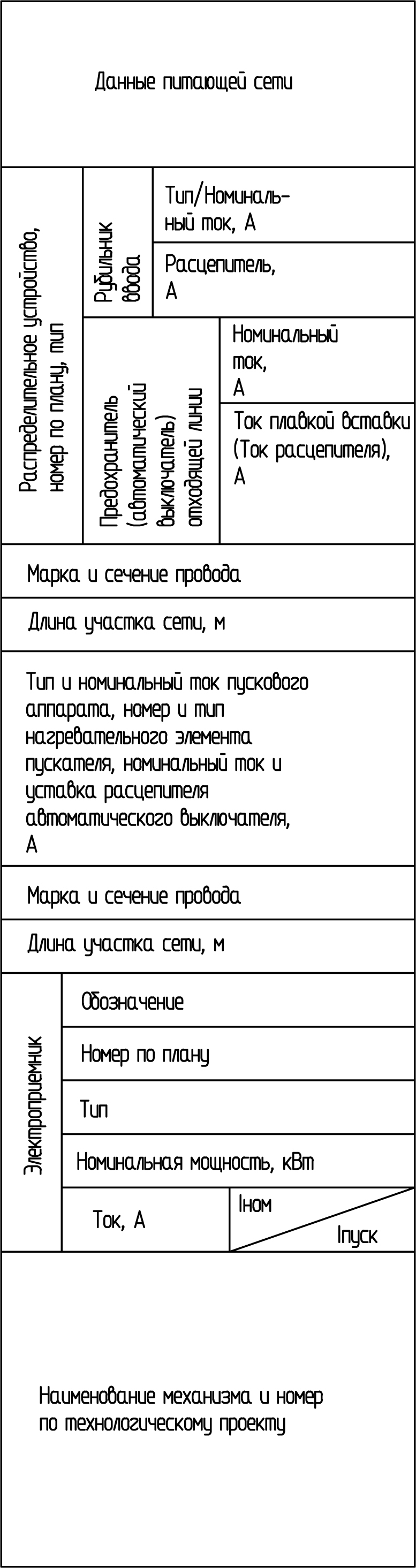

Таблица 6 – Боковина для принципиальной схемы сети

Экспликация помещений

Рисунок 7 – Экспликация помещений

На листах планов расположения осветительного оборудования приводят данные о групповых щитках и выполняют принципиальные схемы питающей сети. Допускается не выполнять принципиальные схемы питающей сети при количестве групповых щитков не более четырех и при условии, что все сведения о питающей сети, приведены на плане расположения.

Все чертежи, как и лист содержания графической части, подписываются автором проекта, руководителем, рецензентом и нормоконтролером.

Список использованных источников

1. Алиев, И.И. Справочник по электротехнике и электрооборудованию [Текст]: справочное пособие./И.И.Алиев. – Ростов н/Д: Феникс, 2004 г. – 480 с., ил.

2. Козловская, В.Б. Электрическое освещение [Текст]: справочник. / В.Б.Козловская, В.Н.Радкевич, В.Н.Сацукевич. – Мн.: Техноперспектива, 2007. – 255 с., ил.

3. Коновалова, Л.Л. Электроснабжение промышленных предприятий и установок [Текст]: учебник для средних специальных учебных заведений. / Л.Л.Коновалова – М: Энергоатомиздат, 1989 г. – 528 с., ил.

4. Королев, О.П. Электроснабжение промышленных предприятий [Текст]: учебное пособие по курсовому и дипломному проектированию. / О.П.Королев – Мн: РИПО, 1995 г. – 144 с.

5. Правила устройства электроустановок [Текст]: утв. Главгосэнерго-надзор России 2000: обязат. для всех м-в, ведомств, предприятий и орг. – М.: ЗАО «Энергосервис», 2000. – 640 с.

6. СНБ 2.04.05-98. Естественное и искусственное освещение [Текст]. – Мн.: Министерство архитектуры и строительства, 1998 г. – 59 с.

7. СТП 3-2007. Стандарт предприятия. Дипломные (курсовые) проекты. Общие требования оформление текстовых документов [Текст]. – Введ. 01.09.2007. – Новополоцк: НГПТ, 2007.

8. Ус, А.Г. Электроснабжение промышленных предприятий и граждан-ских зданий [Текст]: учебное пособие./ А.Г.Ус, Л.И.Евминов. – Мн.: НПООО «ПИОН», 2002 г. – 457 с.

9. Шеховцов, В.П. Расчет и проектирование схем электроснабжения [Текст]: справочное пособие по электрооборудованию и электроснабжению. / В.П.Шеховцов – М: ФОРУМ–ИНФА-М, 2006 г. – 214 с., ил.

10. Шеховцов, В.П. Справочное пособие по электрооборудованию и электроснабжению [Текст]. / В.П.Шеховцов – М: ФОРУМ–ИНФА-М, 2006 г. – 136 с.

11. http:\\www.380.ru/fors-280.php. Продукция «ИЭК». Автоматические выключатели ВА47-29, ВА47-100 [Электронный ресурс].

12. http:\\www. prom-eks.oml.ru/oschv24.php – Щиты освещения ОЩВ-24 в сборе [Электронный ресурс].
