3.2 Сокеты для процессоров Intel

Для Pentium 4 был сокет 478 (рис. 2.3). Число питающих выводов -85.

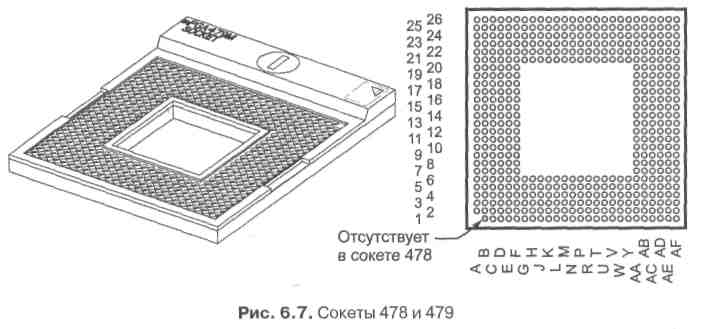

Рисунок 2.3-Сокет 478 и 479

Первоначально для сокета 478 предназначались процессоры, выполненные по технологии 0,18 мкм (2002 г., частоты — 1,4-2,0 ГГц); а напряжение питания — 1,6 В. Далее появились процессоры, изготовленные по технологии 0,13 мкм (2004 г., частота ядра 2,0 – 3,4 ГГц) и напряжение питания 1,4 – 1,6В. В 2005г. для этого сокета выпускали процессор по технологии 90 нм с частотой 2,8 – 3,4 ГГц.

3.3 Сокеты для процессоров amd

П роцессоры Duron, а также Athlon, начиная с модели 4 (кэш 256 Кбайт), Athlon XP, Athlon MP и первые модели Sempron (сменившие Duron) используют сокет А, он же сокет 462 (рис. 2.4).

Рисунок 2.4 –Сокет 462

Напряжение питания ядра можно проверить на кон­тактах В4, В8, В12.

4. Слоты расширения

Слоты расширения предназначены для установки карт различного назначения, расширяющих функциональные возможности компьютера. На слоты выво­дятся стандартные шины расширения ввода-вывода, а также промежуточные интерфейсы наподобие AMR и CNR. Стандартизованные шины расширения ввода-вывода обеспечивают основу функциональной расширяемости РС-совместимого персонального компьютера, который с самого рождения не замыкал­ся на выполнении сугубо вычислительных задач. Хотя многие компоненты, ранее размещавшиеся на платах расширения, постепенно «переселяются» на системную плату, для настольных компьютеров набор шин расширения вво­да-вывода имеет важное значение.

Ниже перечислены ныне используемые шины расширения ввода-вывода, реа­лизованные в виде слотов на системной плате:

• PCI — самая распространенная шина, применяемая в компьютерах на про­цессорах класса 486 и выше. На системной плате от 3 до 8 слотов PCI. Шина и карты расширения существуют для разных напряжений питания интерфейсных схем (3,3 и 5 В и универсальные); с частотой 33 (PCI 2.0) и 33/66 МГц (PCI 2.1); разрядностью 32 и 64 бита.

• PCI-X — высокопроизводительная модификация PCI, механически и элек­трически совместимая с PCI. Существует в версиях 1.0 и 2.0, различающих­ся доступными режимами и скоростями обмена.

• PCI-E (PCI Express) — слоты выделенных последовательных интерфейсов подключения периферийных устройств. Различаются числом линий (1х, 4х, 8х, 16х), слоты PCI-E 8х и 16х используются для подключения графической карты (акселератора). Периферийные устройства других типов с интерфей­сом PCI-E пока не распространены.

• AGP — выделенный порт (единственный слот) для подключения графиче­ского акселератора, логически являющийся и слотом PCI.

• AGP 1.0 поддерживают напряжение питания интерфейсных схем 3,3 В и режим передачи 2х;

• AGP 2.0 поддерживает напряжение 1,5 В и режим 4х;

• AGP 3.0 — напряжение 0,8 В, режим 8х.

Количество и состав слотов шин расширения на различных платах варьируют­ся. Типы слотов легко определить визуально, в этом поможет рис. 2.5.

На этом рисунке, конечно, присутствие всех типов шин показано условно — реально на системных платах может находиться не более двух-трех типов слотов.

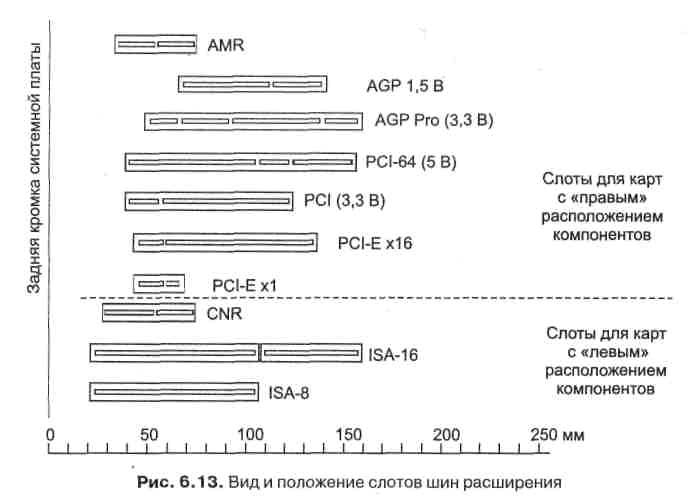

Рисунок 2.5 – Вид и положение слотов и шин расширения

Помимо слотов шин расширения на системной плате могут присутствовать слоты для расширения аудио- и коммуникационных возможностей системной платы — AMR и CNR, введенные фирмой Intel, или ACR.

BIOS

Базовая система ввода-вывода (BIOS) является ключевым элементом систем­ной платы, без которого все ее замечательные компоненты представляют собой лишь набор дорогих «железок». BIOS, пользуясь средствами, предоставляемы­ми чипсетом, управляет всеми компонентами и ресурсами системной платы. Из этого следует, что используемая версия BIOS в значительной степени привяза­на к чипсету, и, кроме того, она должна «знать» особенности применяемых ком­понентов (процессор, память, интегрированные контроллеры).

Код BIOS хра­нится в микросхеме энергонезависимой постоянной памяти (ROM BIOS) или флэш-памяти (Flash BIOS). С точки зрения регулярной работы тип - носителя BIOS принципиального значения не имеет. С точки зрения модифицируемости флэш-память имеет явное преимущество — возможность модернизации прямо в компьютере. Определить, ка­кой носитель BIOS используется на данной системной плате, можно, сняв на­клейку с микросхемы (на ней обычно напечатаны выходные данные BIOS) и прочитав обозначение:

• 28Fxxx — флэш-память 12 В;

• 29Сххх — флэш-память 5 В;

• 29LVxxx — флэш-память 3 В (редкий вариант);

• 28Сххх — EEPROM, близкая по свойствам к флэш-памяти;

• 27Сххх — память EPROM, записываемая на программаторе и стираемая, ультрафиолетом (если есть стеклянное окошко);

• РН29ЕЕ010 — ROM фирмы SST, перезаписывается аналогично флэш-памя­ти;

• 29ЕЕ011 — флэш-память 5 В фирмы Winbond;

• 29С010 — флэш-память 5 В фирмы Atmel.
