5. Предварительный расчет валов редуктора и выбор подшипников.

1) Расчет выполняем на кручение по пониженным допускаемым напряжениям.

Крутящие моменты в поперечных сечениях валов:

Ведущего T_k1=T₁=26,656*10³ Н*мм;

Ведомого

T_k2= =26,656*10³*3,15*0,97*0,99²=79,83*10³ Н*мм.

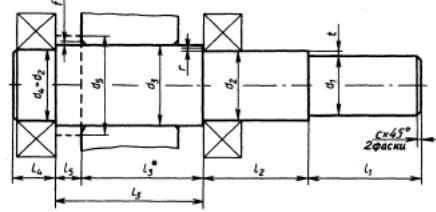

Ведущий вал

Диаметр выходного конца при допускаемом напряжении [ ]=25МПа

мм.

Принимаем d_в1=18 мм.

Диаметр под подшипниками примем d_п1=25 мм.

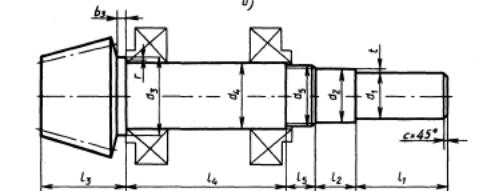

Ведомый вал

Диаметр выходного конца вала d_в2определяем при меньшем [ ]=20МПа, чем учитываем влияние изгиба от натяжения цепи:

мм.

Примем d_в2= 28 мм; диаметр под подшипниками d_п1= 35 мм, под зубчатым колесом d_k2= 40 мм.

2) При выборе типа подшипника необходимо соблюдать следующие условия :

при - выбирают шариковые - радиальные;

при - выбирают шариковые радиально-упорные или роликовые конические. V - коэффициент, учитывающий вращение колец подшипника: V = 1 - при вращении внутреннего кольца;

V = 1,2 - при вращении наружного кольца.

Таким образом, выбираем для валов подшипники конические однорядные легкой серии, габариты подшипников выбираем по диаметру вала в месте посадки подшипников.

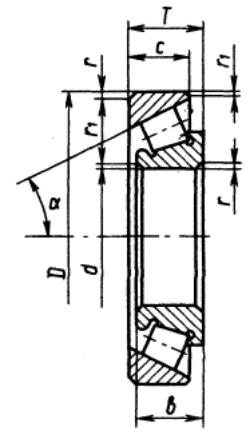

Параметры подшипников качения (согласно ГОСТ 333-79)

Вал	Условное обозначение	α	Размеры, мм								Грузоподъемность, кН			Факторы нагрузки
			d	D	T	B	c	r	r1	C		C0	e		Y	Y0
Б	7205	15	25	52	17	15	13	1,5	0,5	24		17,5	0,36		1,67	0,92
Т	7207	15	35	72	19	17	15	2	0,8	38,5		26	0,37		1,62	0,89

6. Построение эпюр изгибающих и крутящих моментов. Быстроходный

Дано: F_оп=534,3 Н; F_t=1225 Н; F_r1=425 Н; F_a1=133,76 Н;

l_б = 0,065; l₁ = 0,031; l_оп = 0,051; d₁ = 0,043.

1. Вертикальная плоскость

а) определяем опорные реакции, Н:

∑М₃=0;

∑М₂=0;

Меняем знак с "-" на "+" и направляем в противоположную сторону.

Тогда R_by = 158,5 H.

Проверка: ∑y=0; ;

-425+583,5+158,5=0.

б) строим эпюру изгибающих моментов относительно оси x:

;

;

.

2. Горизонтальная плоскость

а) определяем опорные реакции, Н:

∑М₃=0; ;

∑М₂=0;

Н ;

Проверка: ∑x=0; 1225-2228,5+1537,8-534,3=0.

б) строим эпюру изгибающих моментов относительно оси y:

М_у1=0;

М_у2= ; М_у2=

М_у3= ; М_у4=0.

3. Строим эпюру крутящих моментов, Н*м:

4. Определяем суммарные радиальные реакции, Н:

5. Определяем суммарные изгибающие моменты в наиболее нагруженных сечениях, Н*м:
