Вопрос 30. Опознавательные признаки крейсеров (типы крейсеров, стоящих на вооружении сша)
Крейсер УРО (с управляемым ракетным оружием)
Могут быть как компонентами АУГ, так и ядром независимого соединения
Многоцелевые корабли – для ударов по базам и побережью, поддержки десанта, прикрытия соединений (АУГ, АУС, конвои), контроля над морскими путями
В российском флоте – в основном, для противодействия АУГ
В мире 27 крейсеров: 22 «Ticonderoga», 1 «Пётр Великий» (проект 1144 Орлан, 3 других корабля гниют), 3 «Атланта» (проект 1164, ещё 1 корабль «Украина» в Украине), «Альмиранте Грау» (Перу)
Американские крейсера значительно меньше авианосцев (10 тыс. т, 170 м), российские крупнее американских крейсеров
В американском ВМФ имеют бортовой код CG (guided missile cruiser)
Самое мощное оперативно-тактическое ракетно-артиллерийское вооружение:
Противовоздушное (Standard, Sea Sparrow)
Противокорабельное (Harpoon)
Противолодочное (Asroc)
Многоцелевое (Tomahawk)
Ствольная артиллерия калибром до 127-мм

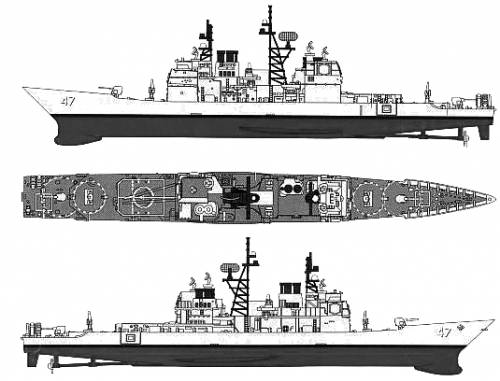

В ВМС США основным типом крейсеров является Ticonteroga. На вооружении стоит 22 крейсера такого типа.
Длина – 172.8 м. Ширина – 16.7 м. Водоизмещение -9800 т
Начали выпускать в 1979 г.
Основные опознавательные признаки:
Самые значительные вооружения – всего 122 ракеты. Установки вертикального пуска (УВП) в кормовой и носовой части. Встроены в палубу. Управление и наведение при помощи системы ИДЖИС.
Значительные размеры
Вопрос 31 Эсминцы вмф сша
Эскадренный миноносец (сокр. эсминец) — класс многоцелевых боевых быстроходных маневренных кораблей, предназначенных для борьбы с подводными лодками, летательными аппаратами (в том числе ракетами) и кораблями противника, а также для охраны и обороны соединений кораблей или конвоев судов на переходе морем. Эскадренные миноносцы могут также использоваться для разведывательной и дозорной служб, артиллерийской поддержки при высадке десанта и для постановки минных заграждений.
Название «миноносец» происходит от того, что в России торпеды назывались «самодвижущимися минами». Обозначение «эскадренный» указывает на способность действовать в составе эскадры в океанской и морской зоне. Первоначально корабли такого класса назывались «истребителями (миноносцев)»: считалось, что в бою они должны перехватывать и уничтожать вражеские. В отличие от эскадренных миноносцев миноносцы оставались классом лёгких кораблей, не имеющих мощного артиллерийского вооружения, с низкой мореходностью и автономностью.
Основным назначением эсминцев была торпедная атака основных сил флота противника, особенно крупных кораблей. Во время и после Первой мировой войны они становятся многоцелевыми боевыми кораблями, способными выполнять широкий круг задач. Основными из них стали противовоздушная и противолодочная оборона своих сил.
Эскадренный миноносец с управляемым ракетным оружием (англ. guided missile destroyer, сокр. эсминец УРО; сокр. англ. DDG) — подкласс эскадренных миноносцев. Главным оружием подкласса эсминцев УРО является не торпедно-артиллерийское, а ракетное вооружение, представленное противокорабельными, зенитными, тактическими ударными и противолодочными управляемыми крылатыми ракетами. Стандартное водоизмещение современных эскадренных миноносцев достигает 7500 тонн (водоизмещение первых представителей эсминцев в начале XX века едва превышало 200 тонн), полное — 10000 тонн и более.
Характеристики водоизмещения и основных размерений современных эсминцев УРО очень схожи с теми же характеристиками ракетных крейсеров, так что в настоящее время фактически исчезла очевидная разница между этими двумя классами кораблей.
Представители эскадренных миноносцев УРО США:
Эскадренные миноносцы типа «Чарльз Ф. Адамс»
Общие характеристики |
|
Длина (м): |
128 |
Ширина (м): |
14,3 |
Водоизмещение (тонн): |
4180 |
Скорость (узлов): |
35 |
Запас хода (миль): |
4500 |
Осадка (м): |
6,7 |
Экипаж: |
380 |
Вооружениe |
|
Орудия: |
2 Mk42 |
Торпедные аппараты: |
6 324 мм |
Противо-корабельные комплексы: |
4 Гарпун (после 1980 г.) |
Зенитные установки: |
1 Тартар |
Противолодочные комплексы: |
1 АСРОК |
Эскадренные миноносцы типа «Кидд» (+ на вооружении у КНР)
Общие характеристики |
|
Длина (м): |
171,6 |
Ширина (м): |
16,8 |
Водоизмещение (тонн): |
9700 |
Скорость (узлов): |
33 |
Экипаж: |
339 |
Вооружениe |
|
Орудия: |
1 Mk45 |
Торпедные аппараты: |
6 Mk-32 324 мм |
Противо-корабельные комплексы: |
Гарпун |
Вертолеты: |
1 |
Зенитные установки: |
2 Вулкан MK.15 |
Зенитные установки: |
2 Стандарт |
Противолодочные комплексы: |
2 АСРОК |
Электронное оборудование |
|
Сонар: |
1 SQS-53 |
Локатор/Радар: |
1 SPS-48E,SPG-60,SPS-55 |
Эскадренные миноносцы типа «Арли Бук» (2 серии, незначительные различия)
Общие характеристики |
|
Длина (м): |
153,8 |
Ширина (м): |
20,4 |
Водоизмещение (тонн): |
8373 |
Скорость (узлов): |
30 |
Запас хода (миль): |
4400 |
Осадка (м): |
6,3 |
Экипаж: |
346 |
Вооружениe |
|
Орудия: |
1 Mk45 |
Торпедные аппараты: |
6 318 мм |
Противо-корабельные комплексы: |
8 Гарпун |
Зенитные установки: |
2 Вулкан MK.15 |
УВП: |
MK41 (90 ячеек) |
Электронное оборудование |
|
Сонар: |
1 AN/SQS-53C(V) |
Локатор/Радар: |
1 AN/SPY-1D 3-D |
Локатор/Радар: |
1 AN/SPS-67(V)3 |
Локатор/Радар: |
1 AN/SPS-64(V)9 |
Системы управления огнем: |
Иджис |
|
|
Эскадренные миноносцы типа «Спрюенс» (старый эсминец, теперь Крейсер)
Общие характеристики |
|
Длина (м): |
171 |
Ширина (м): |
17,6 |
Водоизмещение (тонн): |
9300 |
Скорость (узлов): |
32 |
Осадка (м): |
8,8 |
Экипаж: |
295 |
Вооружениe |
|
Орудия: |
2 Mk45 |
Торпедные аппараты: |
6 324mm Mk 32 |
Противо-корабельные комплексы: |
8 Гарпун |
Вертолеты: |
2 |
Зенитные установки: |
2 Морской Воробей |
Зенитные установки: |
2 Вулкан MK.15 |
УВП: |
MK41 (61 ячейка) |
Электронное оборудование |
|
Сонар: |
SQS-53B Sonar SQR-19 Tactical Towed Array Sonar |
Локатор/Радар: |
SPS-40E,SPS-55 |
Системы управления огнем: |
SPG-60 |
"Asroc"
Противолодочный ракетный комплекс "Asroc" находится на вооружении ВМС США с 1961 года.
Дальность стрельбы максимальная |
9 км |
Дальность стрельбы минимальная |
1.5-2 км |
Длина ракеты |
4.6 м |
Диаметр корпуса ракеты |
0.325 м |
Стартовая масса |
435 кг |
Скорость полета |
426 м/с |
Боеголовка: |
торпеда MK/46 5-я модель |
Морской Воробей
Морской Воробей универсальна ракета класса "воздух-воздух" и "корабль-воздух" состоит на вооружении ВМС и ВВССША. Имеет радиолокационную систему наведения и боеголовку с бризантным ВВ. В ВМС "Sea Sparrow" используется для обеспечени противоракетной защиты кораблей. Evolved Sea Sparrow Missile (ESSM) - ракета ближнего радиуса действия дл обеспечения самообороны надводных кораблей ВМС США и NATO.
Начало разработки: |
1976 (модель М) |
Вес: |
2.980 фунтов (1.341 кг) |
Размеры ракеты: |
3.64 метра x 20.3 cm |
Боеголовка: |
39 кг. |
Скорость: |
2.660 мили в час (4.256 км/час) |
Вооружение
Mk45
Орудие Mk45 Light Weight Gun Mount (LWGM) - является основной противокорабельной арт.установкой ВМС США
Дальность |
14.9 миль |
Скорострельность |
16-20 выстрелов в минуту |
Боезопас |
475-500 выстрелов |
Вес орудия |
1645 кг. |
Длина ствола |
6,8 м. |
Калибр |
127 мм |
Вулкан
Скорострельный 20-мм зенитно-артиллерийский комплекс Вулкан MK.15 (Close-In Weapons System CIWS) обеспечивает корабли ВМС США эффективной защитой против противокорабельных ракет, прорвавшиеся через другие эшелоны ПВО. Разработанный для обеспечения ближней ПВО корабля, Вулкан MK.15 обеспечивает автоматический поиск, селекцию, оценку опасности, определение траектории движения, выработку данных стрельбы, наведение, ведение огня, оценку результатов стрельбы и прекращение огня
Назначение: |
защита от ракет класса «анти-судно» |
Вес: |
12.500 фунтов (5.625 кг) |
Скорость выстрелов: |
3.000 в минуту, позже 4.500 |
Боекомплект: |
989 снарядов, позже 1.550 |
Калибр: |
20 мм |
Гарпун
Силовая установка: |
Турбореактивный двигатель и реактивный ускоритель для поверхностного и подводного запуска |
Длина: |
15 футов (3,79 м) |
Вес: |
1,470 фунтов ( 629.55 килограммов) |
Диаметр: |
13.5 дюймов (34.29 сантиметра) |
Размах крыла: |
3 фута (91.44 сантиметра) |
Диапазон: |
больше чем 60 навигационных миль |
Скорость: |
855 км/ч |
Боеголовка: |
488 фунтов |
Тартар
Тартар - уменьшеная копия системы Терьер, по сути вторая ступень без стартового ускорителя. Данная система предназначалась для судов небольших размеров, в основном эсминцев. В 1963 году ракета получила обозначение RIM-24.
Длина |
4.72 м |
Диаметр |
0.34 м |
Вес |
590 кг |
Скорость |
1.8 М |
Дальность стрельбы |
20 км |
Вес боеголовки |
60кг |
Терьер
Комплексы «Терьер» устанавливались на всех крейсерах и легких многоцелевых авианосцах. Управление ракетами «Терьер» в полете осуществлялось комбинированной системой управления (на начальном участке полета наведение производилось по лучу радиолокационной станции, а на участке сближения ракеты с целью — с помощью полуактивной системы самонаведения).
максимальная дальность стрельбы |
40 км |
высота |
до 20 км |
скорость полета |
2М |
длина |
8,25 м |
диаметр |
0,34 м |
