Вопрос 3. Опознавательные признаки танков

1. Опознавательные признаки танков. Ходовая часть у всех танков примерно одинаковая. Размеры тоже. Поэтому советую при рисовке схемы танка акцентировать внимание на особенности строения башни (Перископ у Леклерка или ее форма к примеру).

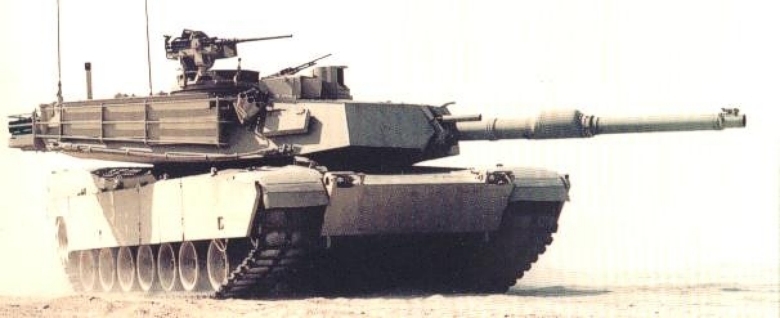

Основной боевой танк “М1А2 АБРАМС “

Основной боевой танк “ЛЕОПАРД 2А5, ЛЕОПАРД 2А2”

(Германия)

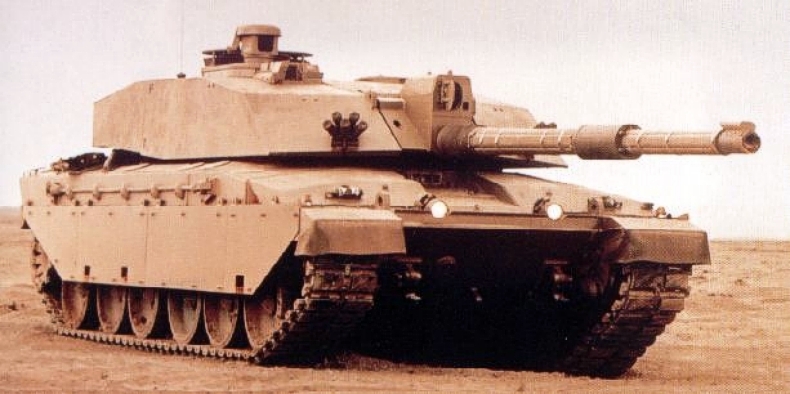

Основной боевой танк “ЧЕЛЛЕНДЖЕР”(Великобритания)

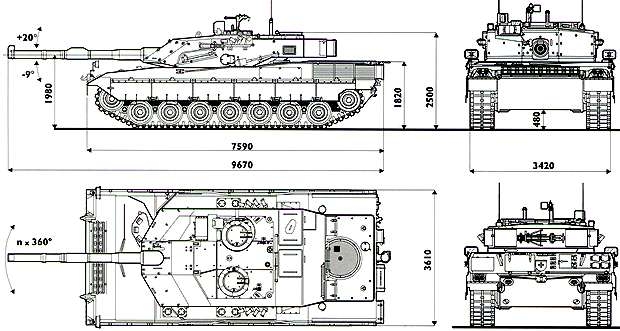

Основной боевой танк “ОРИЕНТ”(Италия)

Основной боевой танк “МЕРКАВА”(Израиль)

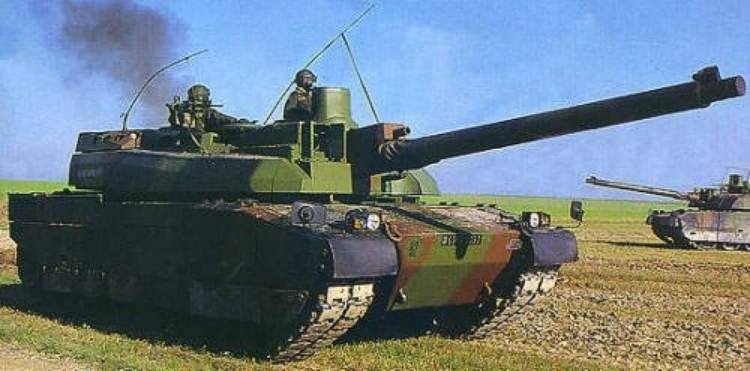

Основной боевой танк “ЛЕКЛЕРК”(Франция)

Вопрос 9.

Фортификационное сооружение — постройка, предназначенная для укрытого размещения и наиболее эффективного применения оружия, военной техники, пунктов управления, а также для защиты войск, населения и объектов тыла страны от воздействия средств поражения противника.

Фортификационные сооружения делятся на полевые и долговременные.

Полевые фортификационные постройки могут быть разделены на:

А) укрепления, представляющие сочетание закрытия, позиции для действия огнём и преграды штурму;

Б) окопы, дающие закрытие и позицию для действия огнем;

В) заслоны, дающие только закрытие;

Г) искусственные препятствия, дающие только преграду штурму,

Д) различного рода приспособления местных предметов к обороне как способ получения результатов, свойственных предшествующим видам построек, но с наименьшей затратой рабочих средств и времени.

Опознавательные признаки.

Окопы : темные углубления отрывок, различные по форме и размерам, окруженные светлыми пятнами брустверов. По аналогичным признакам выявляются и укрытия котлованного типа с аппарелями, предназначенные для танков, самоходно-артиллерийских установок, автомобилей, имущества и т. д.

Траншеи и ходы сообщения: по узкой и длинной темной полосе рва, очерченной с одной, а чаще с двух сторон светлой полосой выброшенного грунта.

Полевые огневые сооружения закрытого типа, а также убежища для личного состава: по пятнам обнаженного грунта (обсыпкам) больших площадей, примыкающих к траншеям или соединяющихся с ними ходами сообщения.

Долговременные железобетонные сооружения: по светлым пятнам поверхностей перекрытий и стенок, а также по собственным и падающим теням, дающим возможность установить форму, размеры, а в некоторых случаях и назначение сооружения

Полевые и долговременные огневые фортификационные сооружения, возведенные в лесу, демаскируются, как правило, характерной формой расчистки секторов обстрела.

Фортификационные заграждения имеют ряд общих демаскирующих признаков, к основным из которых относятся, во-первых, характерное начертание их на местности в виде ломаных линий или полос большой протяженности и, во-вторых, наличие огневых средств, расположенных на продолжении фасов заграждений для прикрытия их огнем.

Каждый вид фортификационных заграждений имеет и свои специфические признаки. Противотанковые рвы, например, имея те же признаки, что и траншеи, отличаются от них большей шириной темной полосы. Эскарпы и контрэскарпы выявляются с воздуха в виде светлых полос, вдоль которых видны пятна обнаженного грунта, выброшенного при устройстве этих заграждений. Проволочные заграждения и надолбы выглядят с воздуха в виде полос, состоящих из ряда точек, расположенных по длине и ширине на определенных расстояниях друг от друга.
