2. Фонтанный способ добычи. Устьевое и подземное оборудование

Способ эксплуатации скважин, при котором подъем нефти или смеси нефти с газом от забоя на поверхность осуществля­ется за счет природной энергии, называется фонтанным. Рис. 2.2

После пуска фонтанной скважины в эксплуатацию прини­мают меры по обеспечению длительного и бесперебойного фон­танирования ее и по наиболее рациональному расходованию пластовой энергии.

Правильная эксплуатация фонтанной сква­жины заключается в обеспечении оптимального дебита при возможно меньшем газовом факторе. Кроме того, на место­рождениях, где продуктивные пласты сложены из песков, во время фонтанирования скважины необходимо поддерживать та­кие скорости струи жидкости, чтобы песок не мешал нормаль­ной работе скважины, т. е. чтобы поступление песка в нее было наименьшим. В процессе фонтанирования необходимо также регулировать соотношение нефти и воды в продукции сква­жины, когда она начинает обводняться в результате прорыва контурных или подошвенных вод.

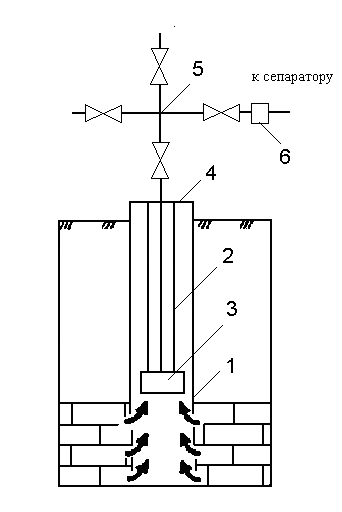

Рис.2.2 Устройство для фонтанной добычи нефти:

1- эксплуатационная колонна, 2 – насосно-компрессорные трубы, 3 – башмак, 4 – фланец, 5 – фонтанная арматура, 6 – штуцер.

3. Газлифтный способ добычи. Подземное оборудование

Способ эксплуатации нефтяных скважин, при котором подъем жидкости из пласта на поверхность осуществляется сжа­тым газом, нагнетаемым в колонну подъемных труб через баш­мак или через клапаны, называется газлифтным. Рис.2.3

Для подъема жидкости сжатым газом в скважине необхо­димы два канала: 1) для подачи газа; 2) для подъема на по­верхность жидкости.

В зависимости от числа рядов труб, спускаемых в скважину, их взаимного расположения и направления движения газа и га­зонефтяной смеси применяют газовые подъемники (газлифты) различных типов и систем. Если в качестве рабочего агента служит воздух, систему называют воздушным подъемником или эрлифтом.

В стволе газлифтных скважин размещают воздушную и подъемную трубы. Но в отличие от классической схемы газлифта подъемную трубу в настоящее время оборудуют пусковыми клапанами, расположенными на внутренней стороне в расчетных точках. Благодаря этому, при закачке газа в межтрубное пространство газлифт начинает работать, как только нефть будет оттеснена ниже уровня установки первого клапана. После опускания уровня нефти в межтрубъе ниже отметки второго пускового клапана газ начинает проникать в подъемную трубу и через неё. Процесс последовательного срабатывания пусковых клапанов будет продолжаться до тех пор, пока весь столб жидкости в подъемной трубе не будет газирован.

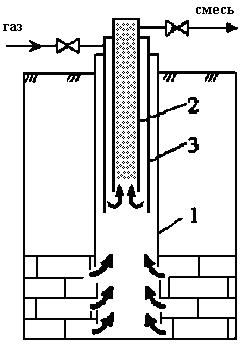

Рис.2.3 Устройство скважины для газлифтной добычи нефти.

1 – обсадная труба, 2 – подъемная труба, 3 – воздушная труба.

Для создания газового подъемника в скважину спускают насосно-компрессорные трубы, которые приме­няют при фонтанной эксплуатации.

Иногда в качестве рабочего агента для газового подъемника используют газ из газовых пластов с высоким дав­лением. В этом случае система назы­вается бескомпрессорным газ­лифтом.

Бескомпрессорная газлифтная установка в целом отличается от компрессорной отсутствием компрессорной станции (со всеми узлами и агрегатами), наличием источника природного газа вы­сокого давления и отсутствием тех или иных устройств для борьбы с гидратообразованием в газовых коммуникациях
