2.1.2. Елемент не

Логіка роботи логічного елемента НЕ (інвертора) наведена в табл. 2.3, на основі якої отримано вираз для вихідної булевої функції F= .

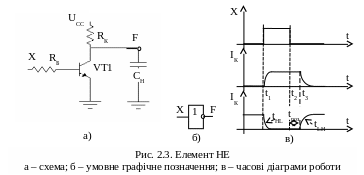

Схема елемента НЕ, умовне графічне зображення і часові Таблиця 2.3

X

F

0

1

1

0

діаграми показані на рис. 2.3. Схема елемента НЕ включає: VT1 – кре­м­нієвий транзистор n-p-n типу, резистори в колі колекторного наван­таження RК і бази RБ; UСС – джерело живлення. Таку схему часто нази­вають транзисторним ключем.

Транзистор VT1 може знаходитись в трьох основних режимах: відсічки колекторного струму (закритий стан), насичення ( відкритий стан) і активної роботи ( підсилення). У режимі відсічки колекторний і базовий переходи закриті ( на вхід подано низький рівень напруги UIL), у колі колектора протікає дуже малий струм колекторного переходу ІК0≤1 мкА і на колекторі транзистора встановлюється високий рівень напруги, що визначається за формулою

UOH=UCC- IK0RK≈UCC

У режимі насичення (на вхід подано високий рівень напруги UOH) на переході база-емітер кремнієвого транзистора пряме падіння напруги дорівнює UБ0=U*=0,8 В, через колектор протікає максимально можливий струм, який на­зивається струмом насичення колектора ІКН. Значення цього струму знаходять і з співвідношення

IKH=(UCC-UKH)/RK,

де UKH= UОL≤0,4 В – напруга на колекторі повністю відкритого транзистора. Наприклад, для типових значень UCC=5 В, RK=1 кОм отримаємо струм ІКН≈5 мА. Для отримання даного струму потрібно мінімальний базовий струм наси­чення ІБН, значення якого обчислюють за співвідношенням

ІБНКН/β,

де β – коефіцієнт передачі базового струму в транзисторі, увімкненому за схе­мою із спільним емітером. Для забезпечення надійного насичення транзистора значення базового струму насичення розраховують за співвідношенням

IБІ=SІБН,

де S=3…10 – ступінь насичення. Наприклад, якщо β=50, то ІБН=0,1 мА і прямий струм бази, що вмикає транзистор, IБІ=0,5 мА для S=5.

Значення опору резистора RБ отримуємо з умови забезпечення необхід­ного значення вмикаючого струму ІБІ:

RБ=(UIH-U*)/IБІ.

Для UIH=5 В, U*=0,8 В отримаємо RБ=8,4 кОм.

У режимі насичення в базі транзистора накопичується надлишковий заряд, значення якого пропорційне ступеню насичення. При подачі низького рівня вхідного сигналу транзистор закривається. Проте колекторний струм залишається постійним в інтервалі часу t2-t1, який називається часом розсмок­ту­вання tроз надлишкового заряду в базі (рис. 2.3, в). Після закінчення розсмокту­ва­ння струм спадає і формується фронт вихідного сигналу tLH. Таким чином, наявність насичення викликає затримку вимикання інвертора, що є недоліком даної схеми.

Зменшення тривалості перехідних процесів забезпечується схемою елемента НЕ (рис. 2.4, а), у якій замість резистора RБ включено два послідовно увімкнені діоди VD1 і VD2.

Д іоди VD1 і VD2 називаються зміщувальними, оскільки вони зміщують граничний рівень вхідної напруги на значення 2U*. Ємність СБ називається при­скорюючою (форсуючою), оскільки вона при вмиканні швидко заряджається, збільшуючи при цьому прямий струм бази Б1, а при вимиканні швидко роз­ряджається, створюючи зворотній, вимикаючий струм ІБ2. Цей струм приско­рює розсмоктування надлишкового заряду в базі транзистора.
