Воронежский государственный университет Военная кафедра

Тактический блокнот

командира взвода (батареи) ПТУР

ВУС-030600

Воронеж 2000 г.

Тактический блокнот командира взвода (батареи) ПТУР предназначен для обучения студентов военных кафедр по специальности ВУС-030600.

Разработан начальником 1 цикла военной кафедры ВГУ полковником Глаголевым И. В.,

Организация боевых действий подразделения птур

I.Получение задачи

1. Противник

2. Задачи наших подразделений

справа

слева

3. Задачи взвода (батареи) ПТУР

районы сосредоточения

рубежи развертывания

боевой порядок

4. Время готовности

5. Сигналы управления, оповещения и взаимодействия

6. Порядок взаимодействия с общевойсковым подразделением

II. Уяснение полученной задачи Командир батареи (взвода) птур должен понять :

1. Боевую задачу и замысел общевойскового командира

2. Цели, поражаемые противотанковыми средствами старшего начальника в полосе действия общевойскового подразделения

3. Задачи соседей и порядок взаимодействия с ними

4. Задачи батареи (взвода) по огневому поражению противника

5. Районы сосредоточения, рубежи развертывания

6. Порядок обеспечения боеприпасами

7. Время и порядок выдвижения в назначенный район сосредоточения

8. Порядок маневра в ходе боя

9. Время готовности к выполнению задачи ________________________

III. Расчет времени

Командир батареи ПТУР определяет общее время, которым располагает батарея для подготовки к выполнению задач и с учетом мероприятий, проводимых старшим начальником, назначает сроки проведения основных мероприятий по подготовке боевых действий :

Задача получена

Время готовности

Всего времени

Из них светлого

№ п/п	Проводимые мероприятия	Время
1.	Отдача распоряжений на мероприятия, которые необходимо провести немедленно.
2.	Постановка задач начальнику АРГ
3.	Оценка обстановки
4.	Принятие решения и доведение его до подчиненных
5.	Участие в рекогносцировке, проводимой командиром МСП
6.	Проведение рекогносцировки с подчиненными
7.	Отдача боевого приказа
8.	Работа в подразделении по осуществлению контроля и оказания помощи в подготовке к боевым действиям
9.	Доклад старшему начальнику о готовности батареи к боевым действиям

1V. Оценка обстановки При оценке обстановки командир батареи (взвода) птур уясняет :

1. Состав, положение и возможный характер действий противника ________________________________________

2. Положение, состояние, возможности и обеспеченность батареи (взвода) ________________________________________________________________

3. Изучает характер местности и её влияние на боевые действия батареи ________________

Радиационную, химическую и биологическую (бактериологическую) обстановку

Учитывать состояние погоды, время года и суток

5. Решение командира батареи птур Уяснив полученную задачу и оценив обстановку, командир батареи принимает решение, в котором он определяет :

1. Боевой порядок на рубежах развертывания ___________________________________________________________________

2. Задачи взводам ________________________________________________________________

3. Районы сосредоточения и рубежи развертывания, полосы огня и дополнительные секторы обстрела, порядок перемещения в ходе боя ________________________________________________________

4. Основные мероприятия по всестороннему обеспечению боевых действий ________

5. Организацию управления ________

6. Рекогносцировка а) в ходе рекогносцировки командир батареи уточняет:

• Условное наименование местных предметов и ориентиры

• Передний край обороны противника и танкоопасные направления

• Положение передовых подразделений наших войск

• Цели, которые должны быть уничтожены в период артиллерийской подготовки атаки

• Огневые позиции взводов, полосы огня и дополнительные сектора обстрела

• Маршруты выдвижения на рубеж развертывания (огневые позиции)

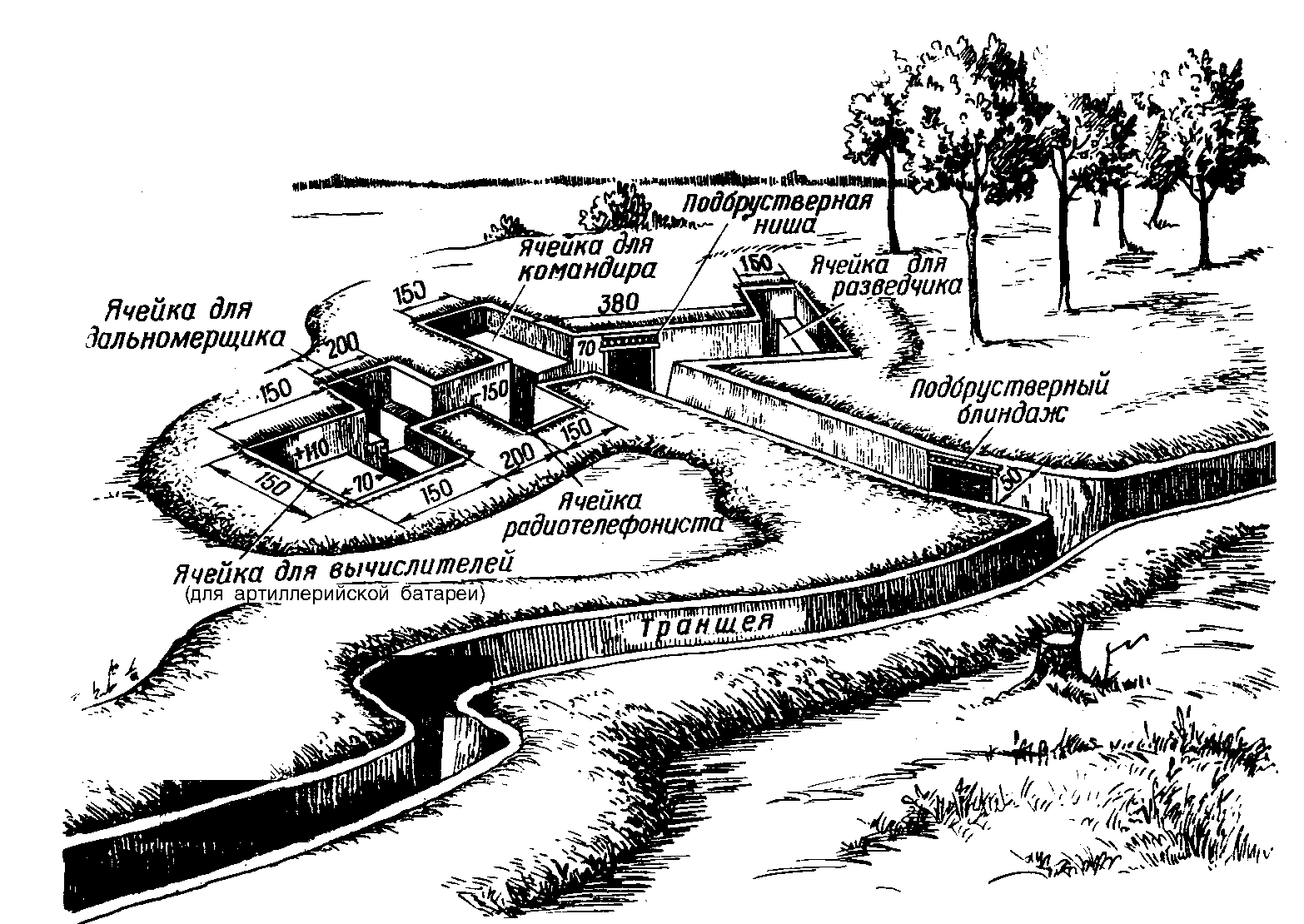

• Места расположения КНП

• Рубежи открытия огня и рубежи начала освещения

• Расположение и задачи общевойсковых подразделений

• Задачи ПОЗ и соседних противотанковых средств

• Порядок инженерного оборудования

Б) В ходе рекогносцировки района сосредоточения:

• Места расположения взводов и КНП батареи

• Маршруты выдвижения

• Вопросы организации непосредственного охранения и самообороны

Боевой приказ командира взвода птур

1. Сведения о противнике и танкоопасные направления ________________________________________________

2. Задачи общевойскового подразделения. Задачи взвода, районы сосредоточения и рубежи развертывания

3. Полосу огня, дополнительный сектор обстрела, рубеж открытия огня и рубеж освещения местности _______________________________________________

4. Маршрут и порядок перемещения ________________________________________

5. После слова "приказываю" - задачи установкам ПТУР, огневые позиции, секторы обстрела, порядок открытия огня по танкам и другим бронированным целям ________________________________________________________

6. Места расположения машин ________________________________________

7. Порядок подготовки БМ ПТУР и ракет к стрельбе ________________________________________________________

8. Сигналы управления, оповещения и порядок действия по ним ________________________________________

9. Место КНП и заместителя ________________________________

Боевой приказ командира батареи птур

1. Краткие выводы из оценки противника _________________________________________

2. Задачи, выполняемые противотанковыми средствами старшего начальника ________________________________________________________

3. Задачи общевойскового подразделения (части). Задачи батареи, районы сосредоточения, рубежи развертывания, полосы огня, маршруты выдвижения, боевой порядок на каждом рубеже развертывания ________________________________________________________________

4. После слова "приказываю" - задачи взводам ________________________________________________

5. Расход ракет _______________________________________________________________

6. Время готовности к выполнению задачи

7. Место КНП, на кого возлагается управление в случае выхода КНП из строя ________________

Командир батареи ПТУР, как правило, отдает боевой приказ в районе сосредоточения и уточняет задачи взводам на каждом рубеже развертывания.

Постановка задач командирам бм птур на рубеже развертывания

1. Командир взвода указывает :

• Задачи каждой БМ ПТУР

• Основные и запасные огневые позиции

• Основные и дополнительные секторы обстрела

• Места расположения машин

• Рубеж и порядок открытия огня по танкам и другим бронированным целям

• Порядок выдвижения на рубеж развертывания

• Маршруты маневра, время и очередность смены огневых позиций

• Время и последовательность инженерного оборудования огневых позиций

• Порядок дежурства и наблюдения.

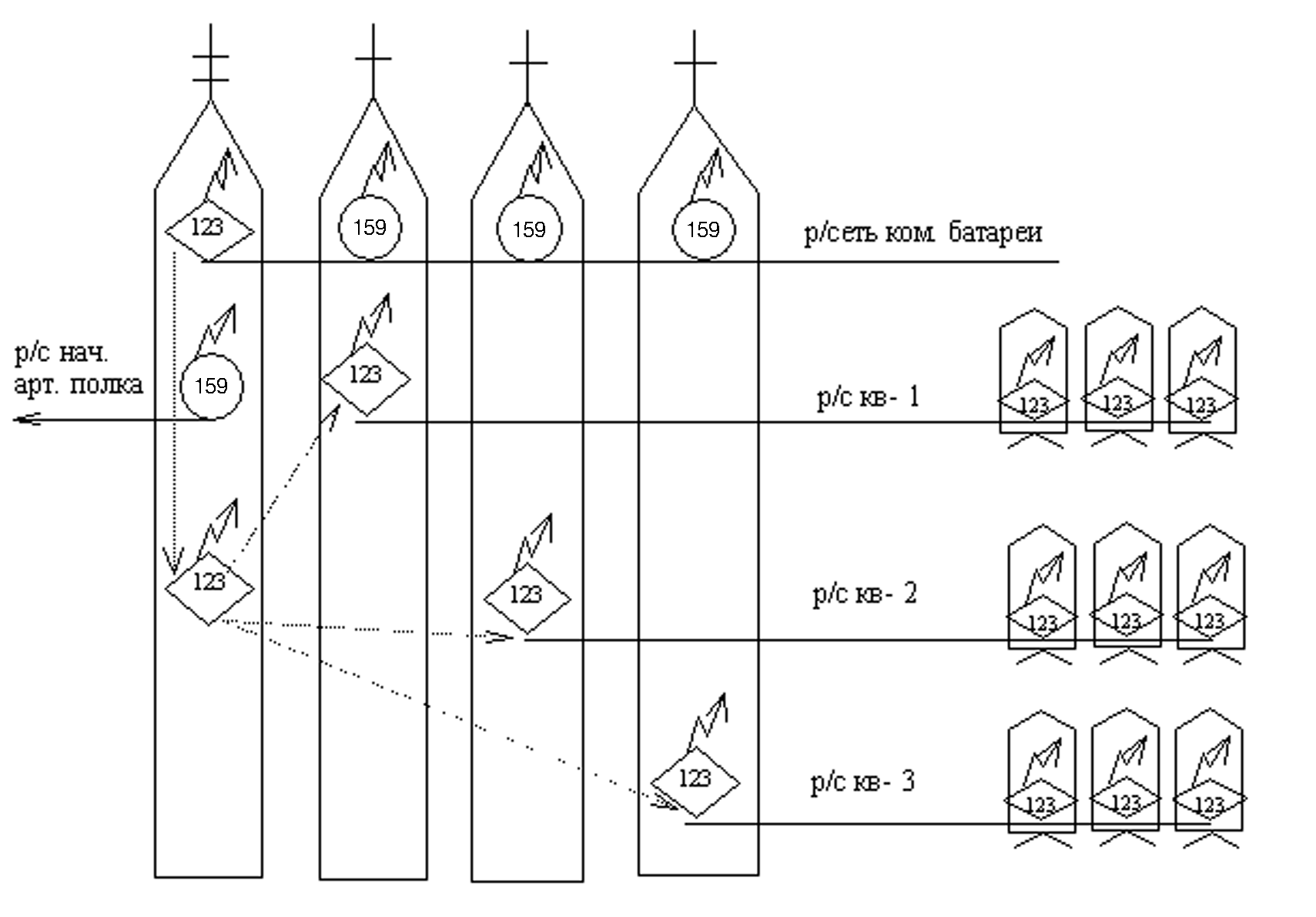

Б. По организации связи :

1. Какими средствами организовать связь во взводе.

2. Позывные взвода и БМ ПТУР

3. Рабочая и запасная частота, сигнал перехода от основной частоты к запасной.

4. Порядок доклада командиров БМ.

5. Ограничение радиосвязи.

6. Время готовности связи.

7. Куда и к какому времени сдавать аккумуляторы на зарядку.

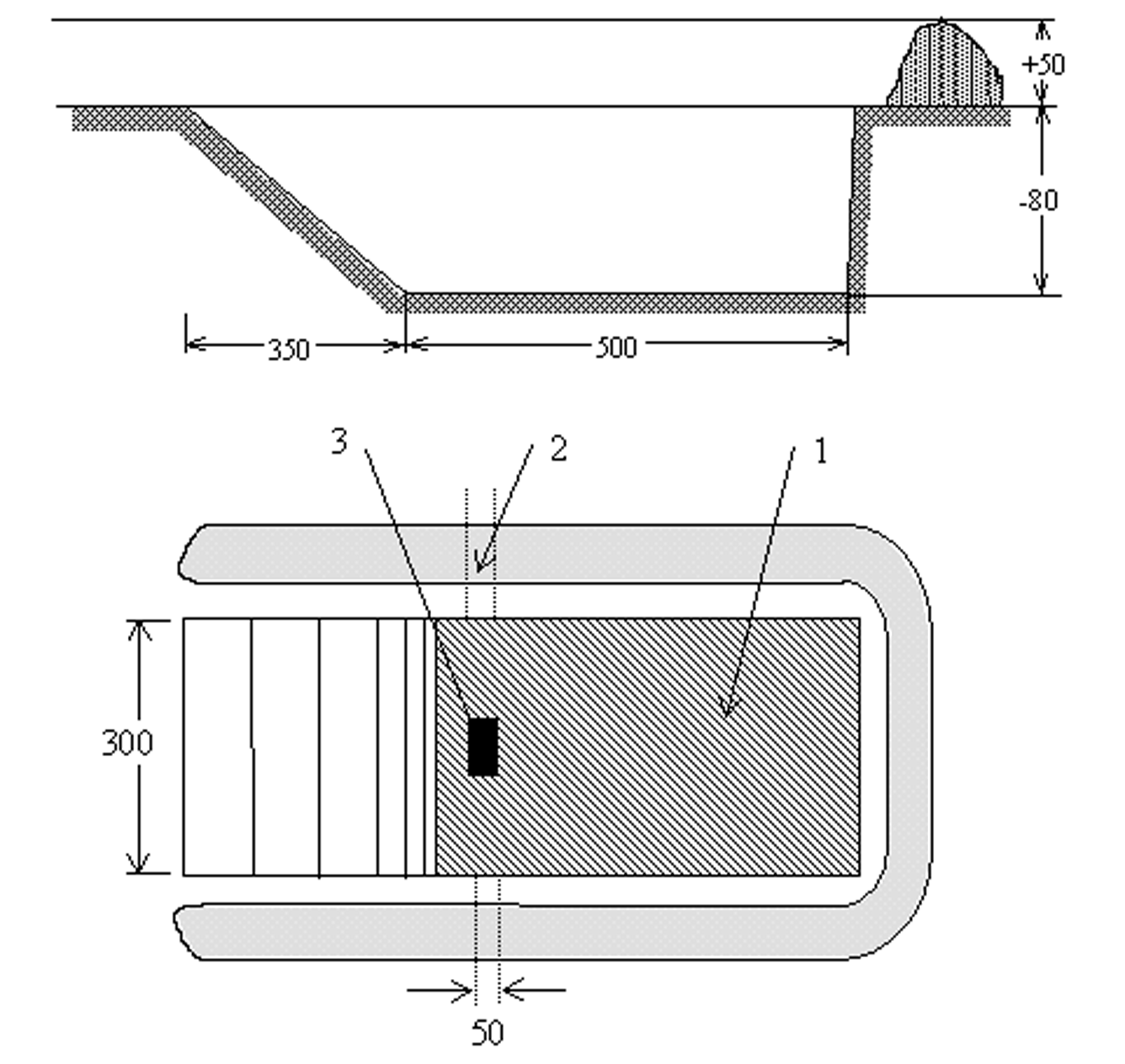

В. По инженерному оборудованию боевого порядка

1. Виды и очередность оборудования сооружений.

2. Силы и средства для инженерного оборудования. Порядок использования машин с навесным оборудованием.

3. Место и порядок заготовки лесоматериалов.

4. Мероприятия по маскировке.

5. Сроки выполнения работ.

Г. По защите от ОМП

1. Сведения о применении противником ОМП.

2. Место ХНП, его задачи и порядок включения приборов.

3. Сигнал оповещения о радиоактивном, химическом и бактериологическом заражении и ответственного за его подачу.

4. Порядок инженерного оборудования местности, использование защитных свойств.

5. Указания по использованию средств защиты, специальной обработки и осуществления контроля радиоактивного облучения личного состава.

6. Санитарно-гигиенические, противоэпидемиологические и специально профилактические мероприятия.

7. Порядок ликвидации последствий применения ОМП.

Д. По организации непосредственного охранения и самообороны.

1. Направление, на котором сосредоточить особое внимание

2. Места дежурных расчетов, количество боеприпасов (ракет), их сектора обстрела

3. Место, время, состав и задачи наблюдательного поста

4. Маршруты патрулирования, состав патрулей, от какого взвода выделить

5. Порядок освещения местности при ночном нападении противника

6. Пропуск и отзыв на текущие сутки

7. Порядок докладов результатов наблюдения и сигналы оповещения

При постановке задач начальнику арг командир батареи птур указывает:

• Сведения о противнике и своих войсках ________________________________________

• Состав АРГ, время ее выступления, маршрут следования ________________________________________________

• Задачи группы по разведке маршрутов и выбору рубежей развертывания ________________________

• Порядок поддержания связи ________________________________________________________

• Рубежи развертывания и места КНП _______________________________

• Порядок ведения радиационной, химической и бактериологической разведки _______________________________________

• Время и место встречи взводов ПТУР или порядок действия АРГ после окончания работ ________________________

• Задачи по подготовке рубежей развертывания ________________________________________

Состав арг

1. Командир взвода ПТУР - начальник АРГ

2. Водитель с транспортным средством

3. 1-2 командира БМ ПТУР

4. 1-2 номера расчета (оператора), обученных ведению радиационной и химической разведки и проверке местности на наличие мин.

(Состав арг зависит от наличия сил и средств и условий сложившейся обстановки. Вышеназванный состав рассматривается как вариант.)

При постановки задач личному составу АРГ начальник АРГ указывает

• Сведения о противнике и своих войсках ________

• Время выступления АРГ _________

• Задачи группы и маршрут движения

• Порядок ведения РХБР

• Время начала и окончания работ ________________________________________

• Время и место встречи подразделений

• Задачи по подготовке рубежей развертывания _____

• Построение колонны и скорость движения

• Порядок поддержания связи

• Сигналы управления ________________________________ _____

Боевой приказ командира батареи птур на марш

1. Противник

2. Наше общевойсковое подразделение имеет задачу

3. Батарея ПТУР

и имеет задачу совершить марш протяженностью км

по маршруту :

При отсутствии встречи с противником к прибыть в район

в готовности

Скорость движения км/ч

Дистанция между БМ м

4. Приказываю :

Колонну построить

на марше следовать за

Быть в готовности

Порядок развертывания на рубежах вероятной встречи с противником

Командирам БМ проверить готовность боевых машин к маршу, укладку ракет и имущества. Об исполнении доложить через мин

5. Готовность к маршу в

6. Режим работы радиостанций - на приём.

Управление колонной на марше _________ ________________________________________________________________

Сигналы :

Управления

Развернуться в боевой порядок ________

Вызов огня ________

Прекращение огня

Продолжить движение

Оповещения

О появлении воздушного противника

О появлении наземного противника

О радиоактивном заражении

О химическом и бактериологическом заражении

Порядок действий по ним ________________________________________

7. Я следую в ________________________________________________

Мой заместитель ________________________________________________

На каждом рубеже развертывания отрабатываются следующие документы: Командиром батареи птур

• Рабочая карта

• Схема ориентиров

• Схема противотанкового огня батареи на рубеже развертывания

Командиром взвода птур

• Рабочая карта

• Схема ориентиров

• Схема противотанкового огня взвода на рубеже развертывания

При выделении противотанкового подразделения для стрельбы прямой наводкой в период артиллерийской подготовки атаки дополнительно отрабатывается схема огня противотанкового подразделения прямой наводкой.

В ходе ведения боевых действий при наличии времени отрабатываются схемы полей невидимости.

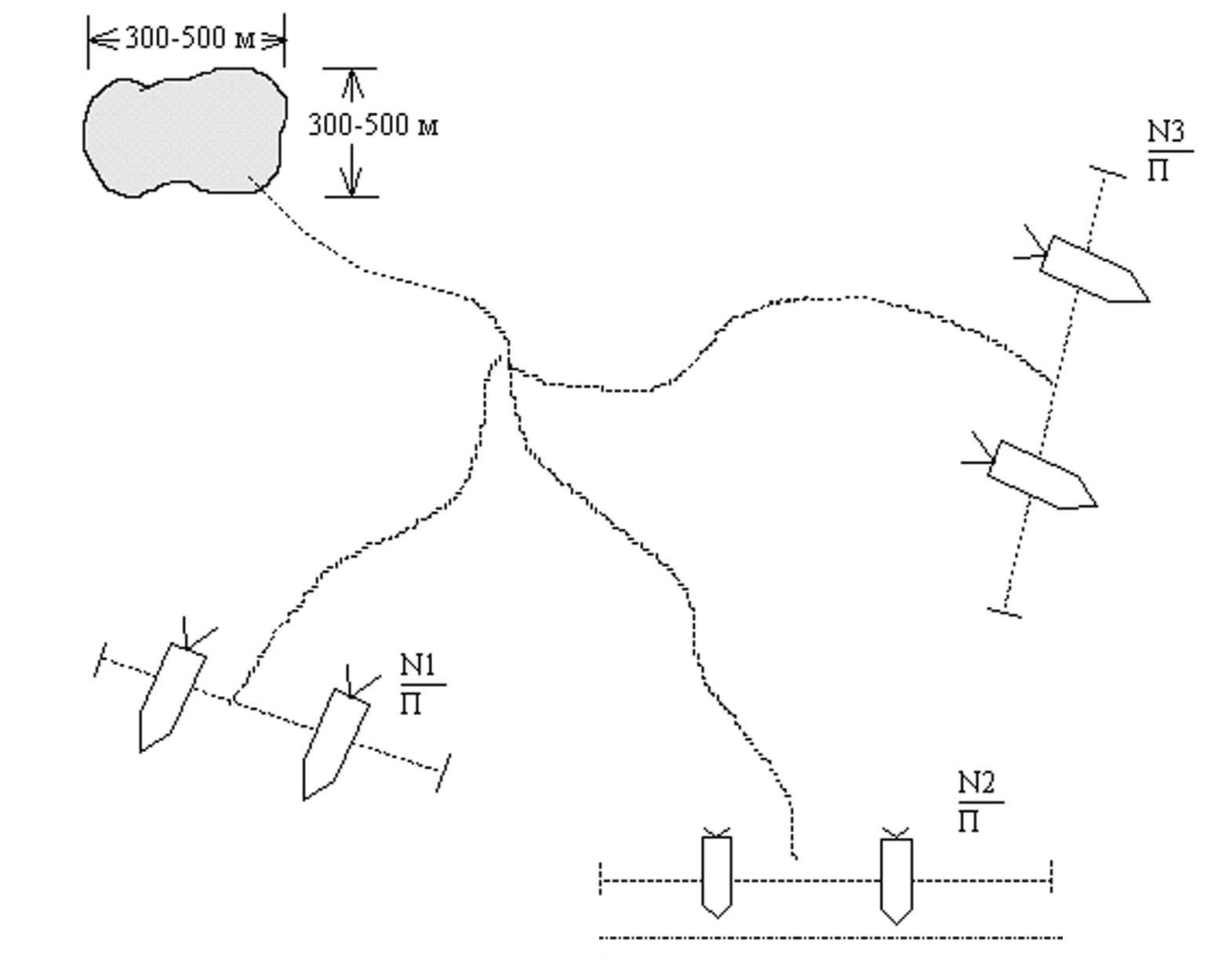

Рубеж развертывания – участок местности на танкоопасном направлении, намеченный к занятию или занятый противотанковым подразделением в ходе боя для уничтожения атакующих танков и других бронированных машин противника

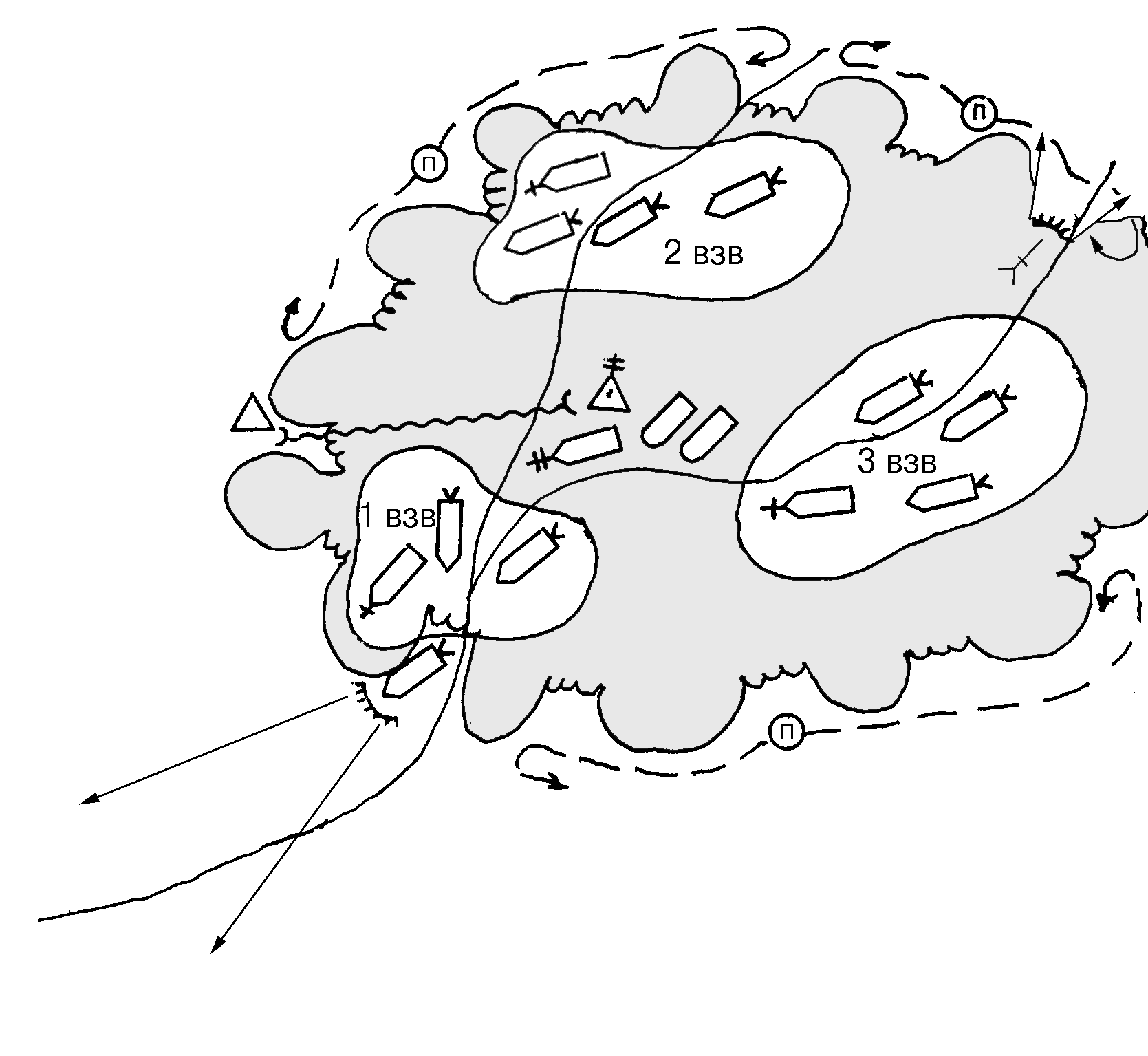

Район сосредоточения – представляет собой участок местности, занятый или подготовленный к занятию противотанковым подразделением, обеспечивающий его скрытное расположение и быстрый выход на намеченные рубежи развертывания

Боевой порядок противотанкового подразделения включает: огневые средства, развертываемые на позиции и место КНП.

Он должен обеспечивать наиболее эффективное выполнение поставленных задач, полное использование боевых возможностей подразделения, поддержание взаимодействия с общевойсковыми и соседними противотанковыми подразделениями, возможность быстрого маневра в ходе боя, а также наименьшую уязвимость от огня противника.

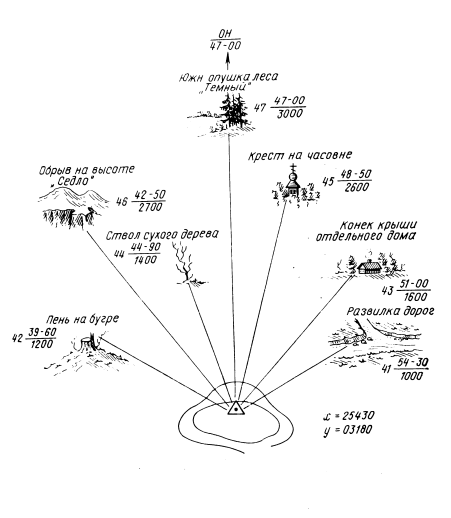

Схема ориентиров 2^го взвода ПТУР

Командир 2^го взвода

лейтенант Попов

“____” 20___ г.

Карточка огня 1-ой БМ

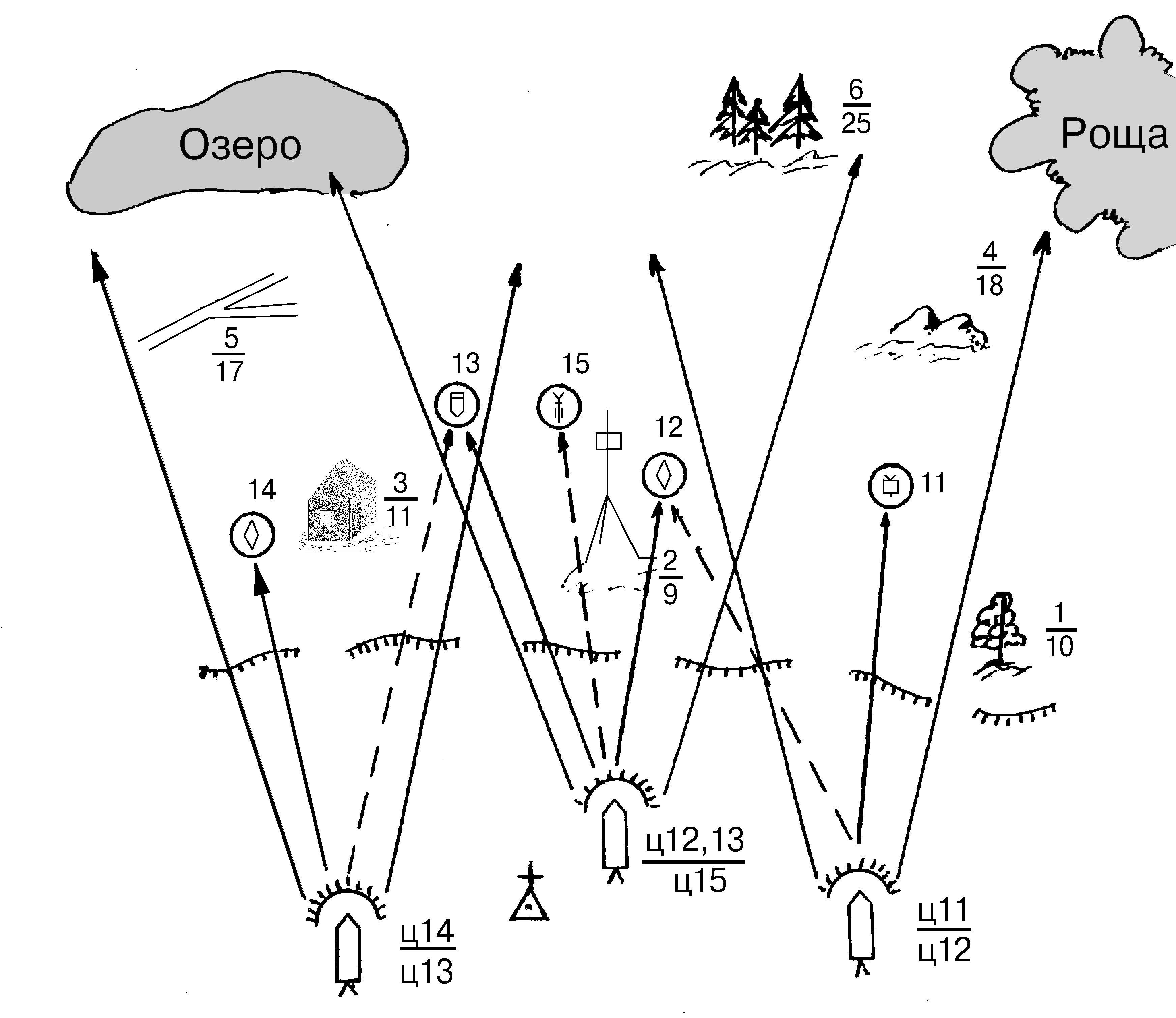

Схема огня 1 взвода ПТУР прямой наводкой

Сигналы:

Занять ОП - «Буря»

Открыть огонь – «Гром»

Прекратить огонь – «Дождь»

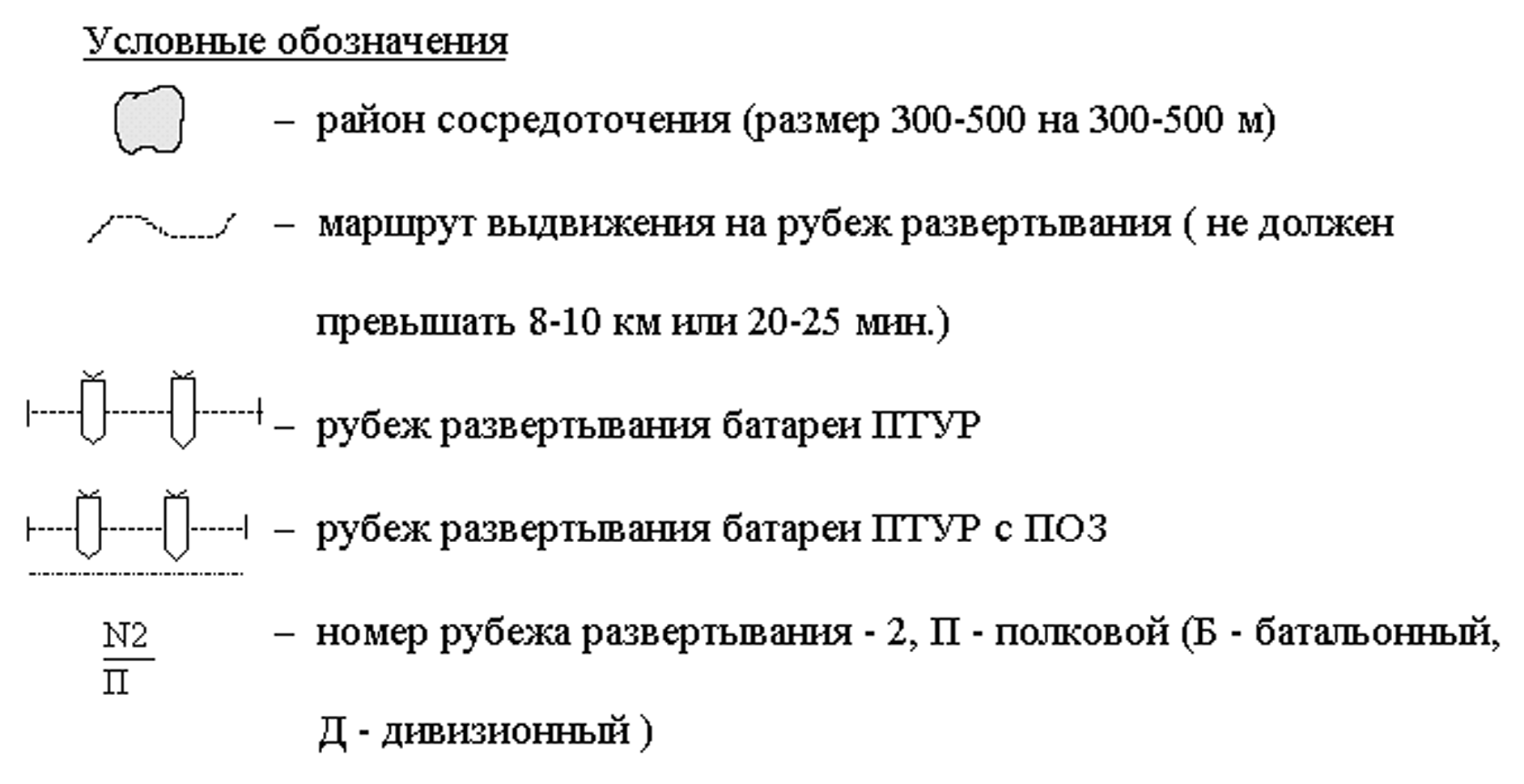

Условные обозначения

ц11 - основная цель БМ

ц12 - запасная цель БМ

6 – номер ориентира

25 – дальность до ориентира в сотнях метров

Командир 1 взвода ПТУР

лейтенант Моргачёв

«____»____________ 20___ г.

Схема противотанкового огня 1 взвода ПТУР на рубеже развертывания

Сигналы

Занять ОП - "Стрела"

Открыть огонь - "Град"

Прекратить огонь - "Штиль"

Осветить полосу - "Луч"

Командир взвода

лейтенант Козлов

" " 20_ г.

Схема противотанкового огня 1 взвода ПТУР на рубеже развертывания

Сигналы :

Занять ОП - "Стрела"

Открыть огонь - "Град"

Прекратить огонь - "Штиль"

Осветить полосу - "Луч"

Командир взвода

лейтенант Козлов

" " 20_ г.

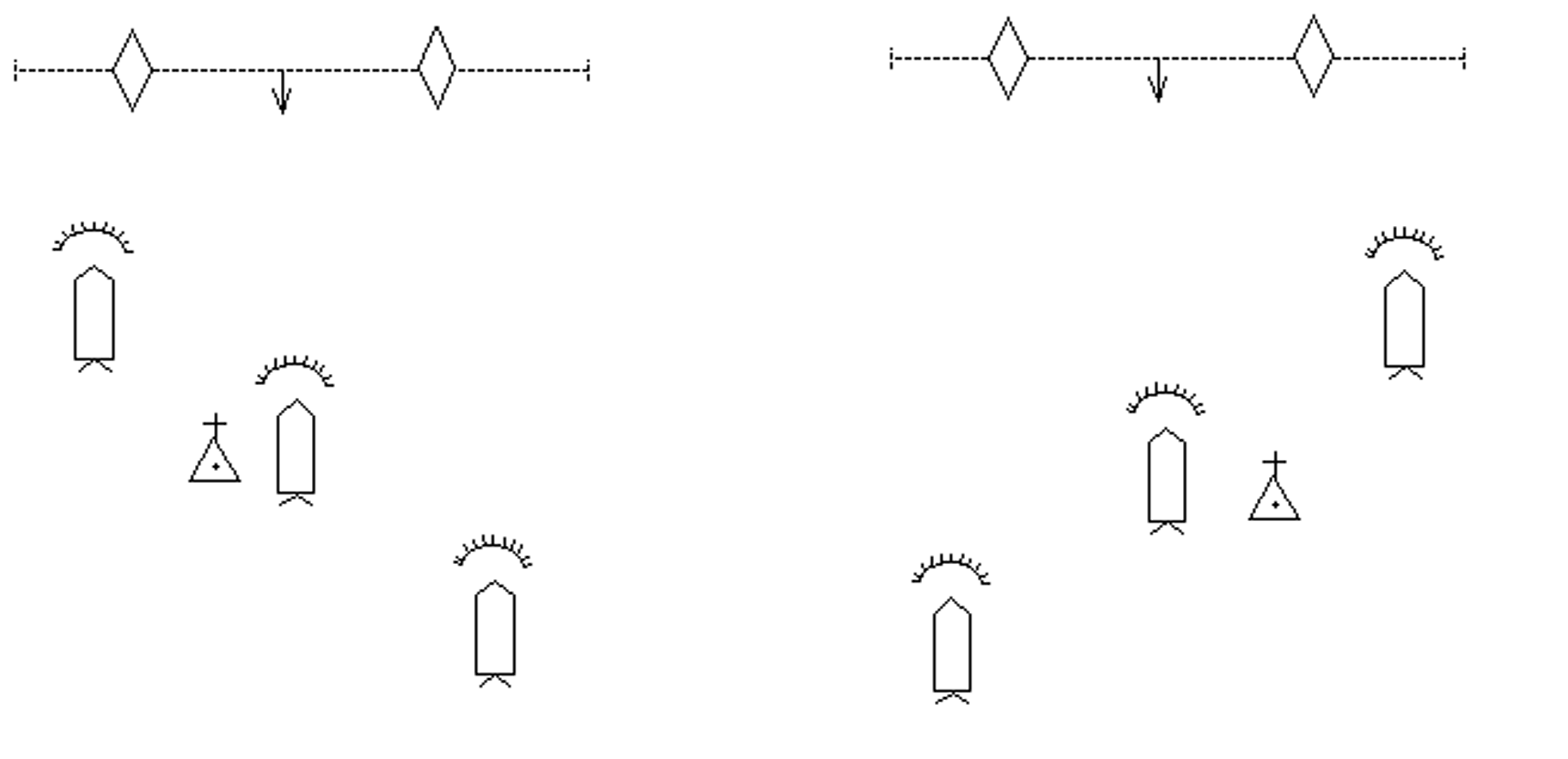

Боевой порядок взвода птур на рубеже развертывания

Состоит из БМ, развернутых на позиции и КНП взвода

Уступом вправо Уступом влево

Углом вперед Углом назад

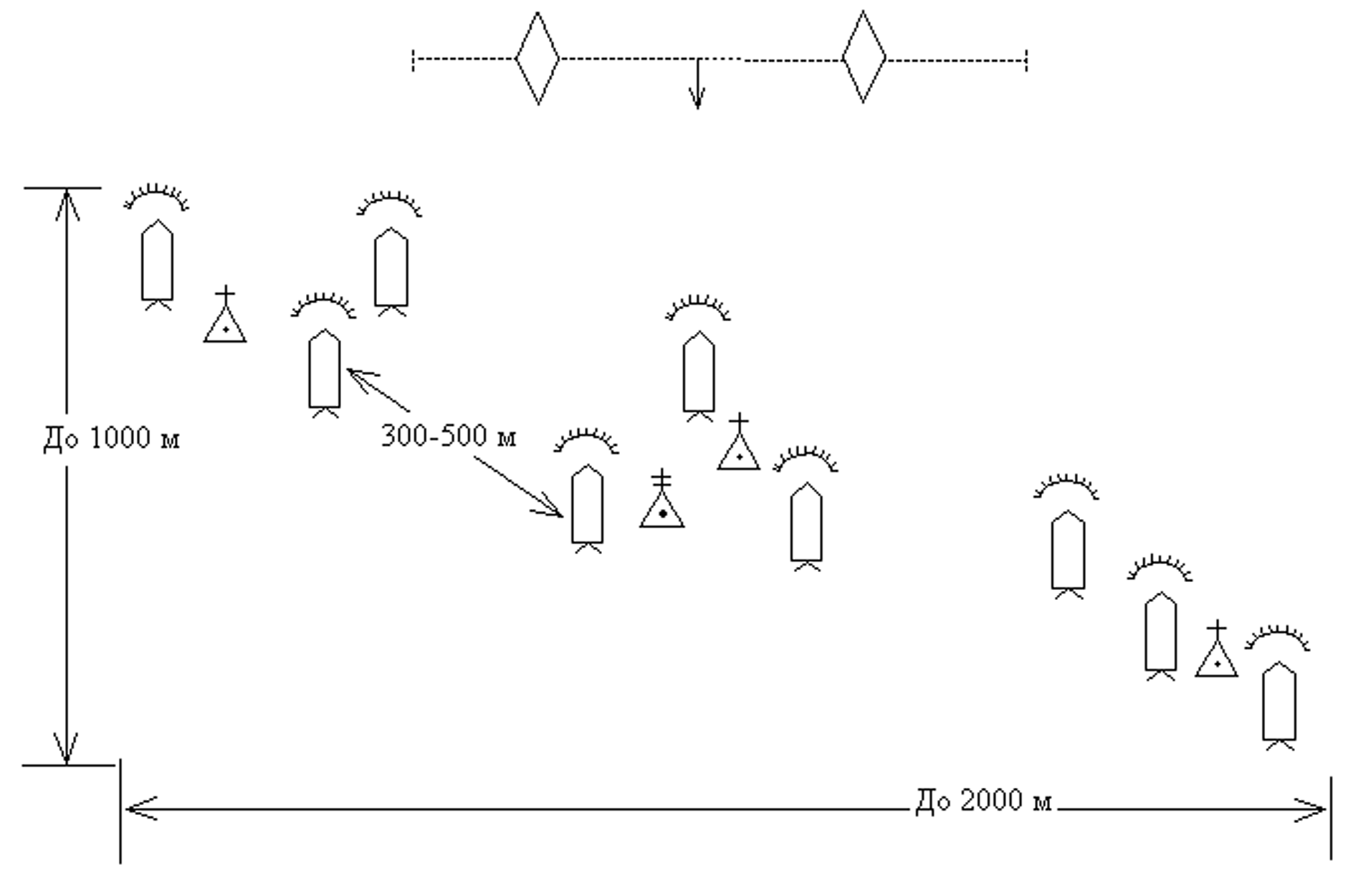

Боевой порядок батареи ПТУР на рубеже развертывания

Состоит из боевых порядков взводов и КНП батареи

Углом назад

Уступом вправо

Схема действия в бою батареи ПТУР, составляющей противотанковый резерв

Таблица для определения времени маневра батареи ПТУР в ходе боя

Величина скачка, км	1	2	3	4	5	6	7	8	9	10
Оставление боевого порядка, мин	4	4	4	4	4	4	4	4	4	4
Время на движение, мин	3	6	9	12	15	18	21	24	27	30
Занятие боевого порядка, мин	5	5	5	5	5	5	5	5	5	5
Время на маневр, мин	12	15	18	21	24	27	30	33	36	39

Коэффициенты боевой эффективности некоторых противотанковых средств

Противотанковые средства	Тип поражаемых объектов
	танки «Леопард-1», «Челленджер»	танки М60А1 «Абрамс», «Леопард-2»
РПГ - 7	0,5	0,3
СПГ - 9	1,2	0,8
МТ - 12	1,6	1,1
МТ - 12 "Кастет"	2,0	1,6
ПТУР "Фагот"	1,2	0,8
ПТУР "Конкурс"	1,5	1,2
ПТУР "Штурм"	2,3	2,0

С Х Е М А

радиосвязи батареи ПТУР

(вариант)

Схемы радиосвязи противотанковых подразделений в обороне и наступлении практически не различаются. Кроме того, командир батареи может иметь связь с начальником АРГ.

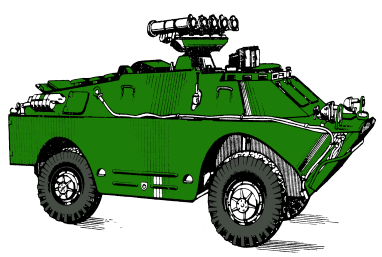

Окоп для изделий 9П137 (9П148, 9П133)

1 - котлован для изделия

2 - ход сообщения

3 - водосборный колодец

Объем вынутого грунта - 32 м³

На устройство требуется - 0,3 маш. часа ЭОВ-4421

и 12 чел. часов

Оборудование командно-наблюдательного пункта (вариант)

Объём вынутого грунта – 10 м³

Трудозатраты – 12 чел/час

Основные цели, поражаемые при стрельбе ПТУР в ходе боя

Наименование цели	Размер цели
	Длина	Ширина	Высота
Танк М1 М60А1 «Леопард 2» «Леопард 1» АМХ-30 «Чифтен» МК5 Боевая машина БТР М113 БМП «Мардер» БТР Н-30 90-мм СПТП Огневое сооружение (ДОТ, ДЗОТ)	7,8 6,7 7,45 6,94 9,60 7,51 4,80 6,79 5,06 6,23 —	3,56 3,63 3,54 3,37 3,10 3,60 2,68 3,24 2,54 2,98 1,5-2,0	2,35 2,90 2,45 2,40 2,30 2,55 2,18 2,86 1,90 2,08 0,7-1,0

Организация связи и правила подачи команд на уничтожение целей

• для управления подразделениями в батарее создают радиосети командира батареи и командиров взводов

• команды (сигналы) при постановке задачи, как правило, подают в порядке подчиненности. В необходимых случаях командир батареи может подавать команды непосредственно командирам установок ПТУР.

• Команды для стрельбы передают открытым текстом, при этом наименования подразделения, должности командиров указываются позывными. Положение цели указывают от ориентиров, местных предметов или по кодированной карте, например: «Второму, Роща «Круглая», ближняя опушка, танк в окопе ведет огонь. Уничтожить».

• Если команда должна быть принята всеми взводами батареи, то в начале команды указывают позывной батареи, например: «Волга» (позывной батареи), внимание».

• При одновременной постановке задач нескольким подразделениям подают сначала команды, относящиеся ко всем подразделениям, а затем команды, относящиеся к отдельным подразделениям, например: «Волга» (позывной батареи). Правая опушка рощи «Круглая», танки. Первый - по правой группе, второй – по ближней. Уничтожить».

• Характер цели в команде указывается словами «Танк», «Бронетранспортер», «Танк в окопе», «Группа танков» и др.

Схема непосредственного охранения и самообороны батареи ПТУР в районе сосредоточения

Условные обозначения:

- наблюдательный пост

- сторожевой пост

- парный патруль

Командир батареи птур капитан Беляев

« » __________ 20___ г.

Таблица наличия и расхода боеприпасов на огневой позиции батареи

Дата, время	Индекс выстрела	Ракеты
		Индекс ракеты	Номер ракеты	Количество
				Поступило	Расход	Остаток

Штатная организация противотанковых артиллерийских подразделений

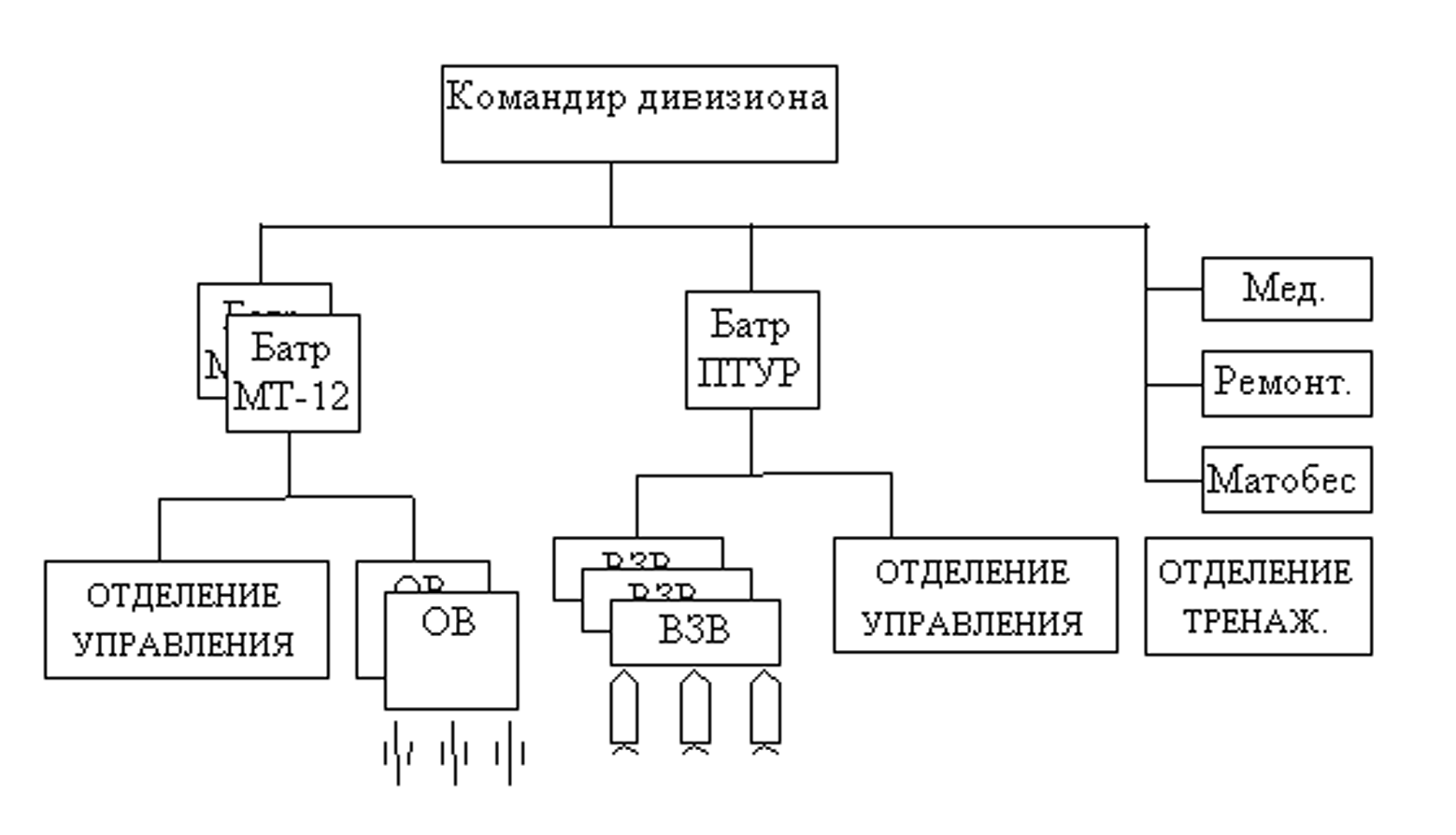

1. Оптадн мсд

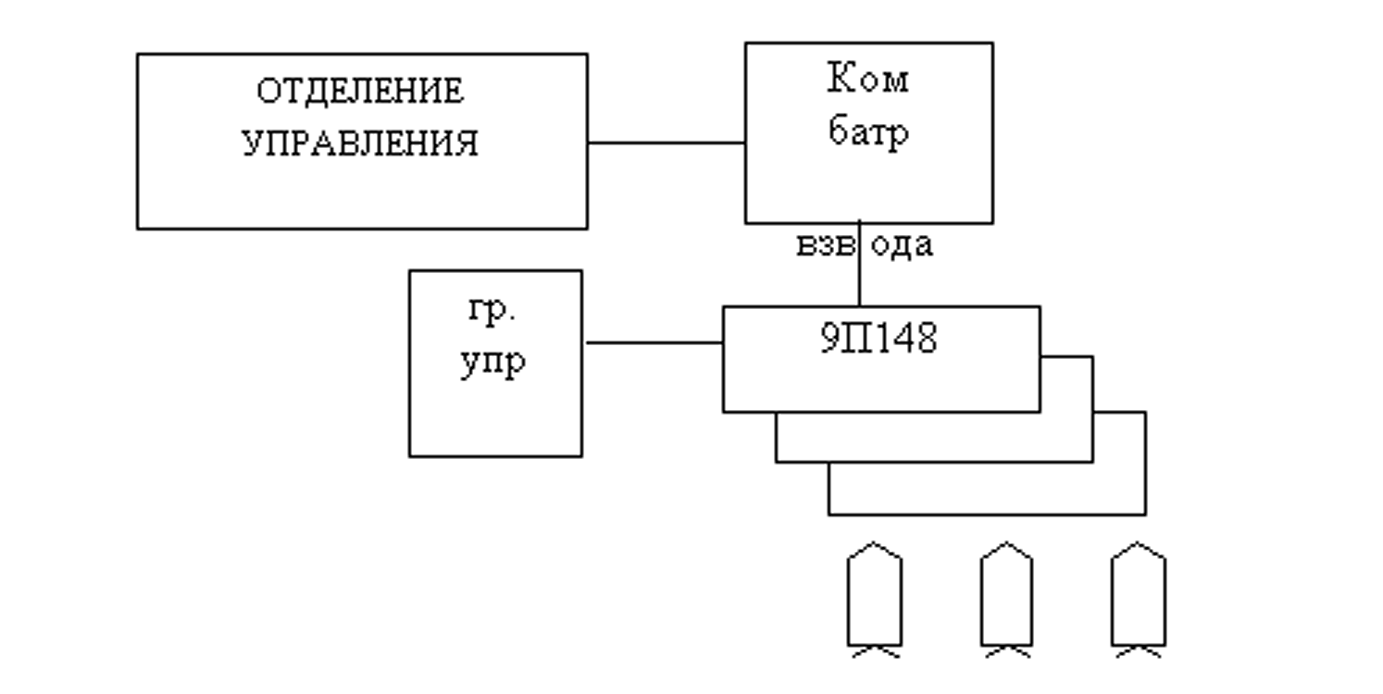

2. Батарея птур мсп

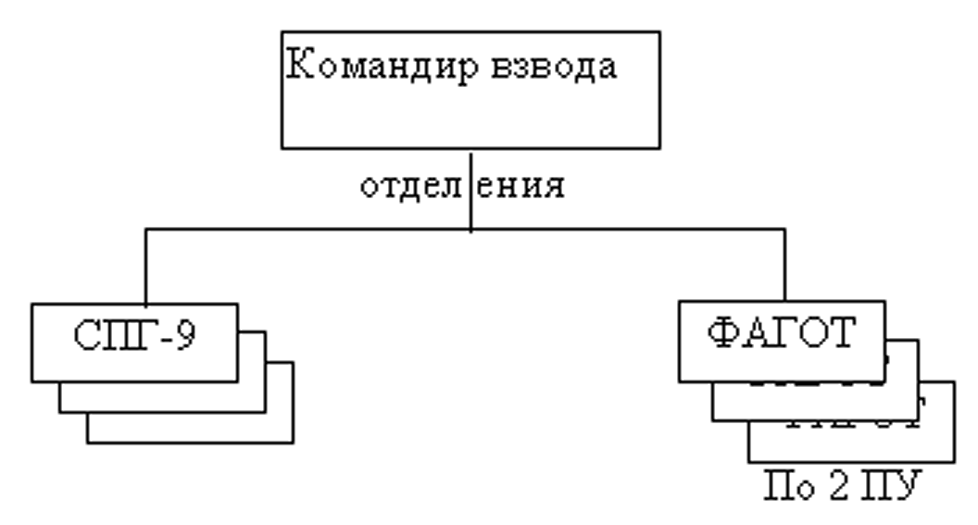

3. ПТВ МСБ на БТР

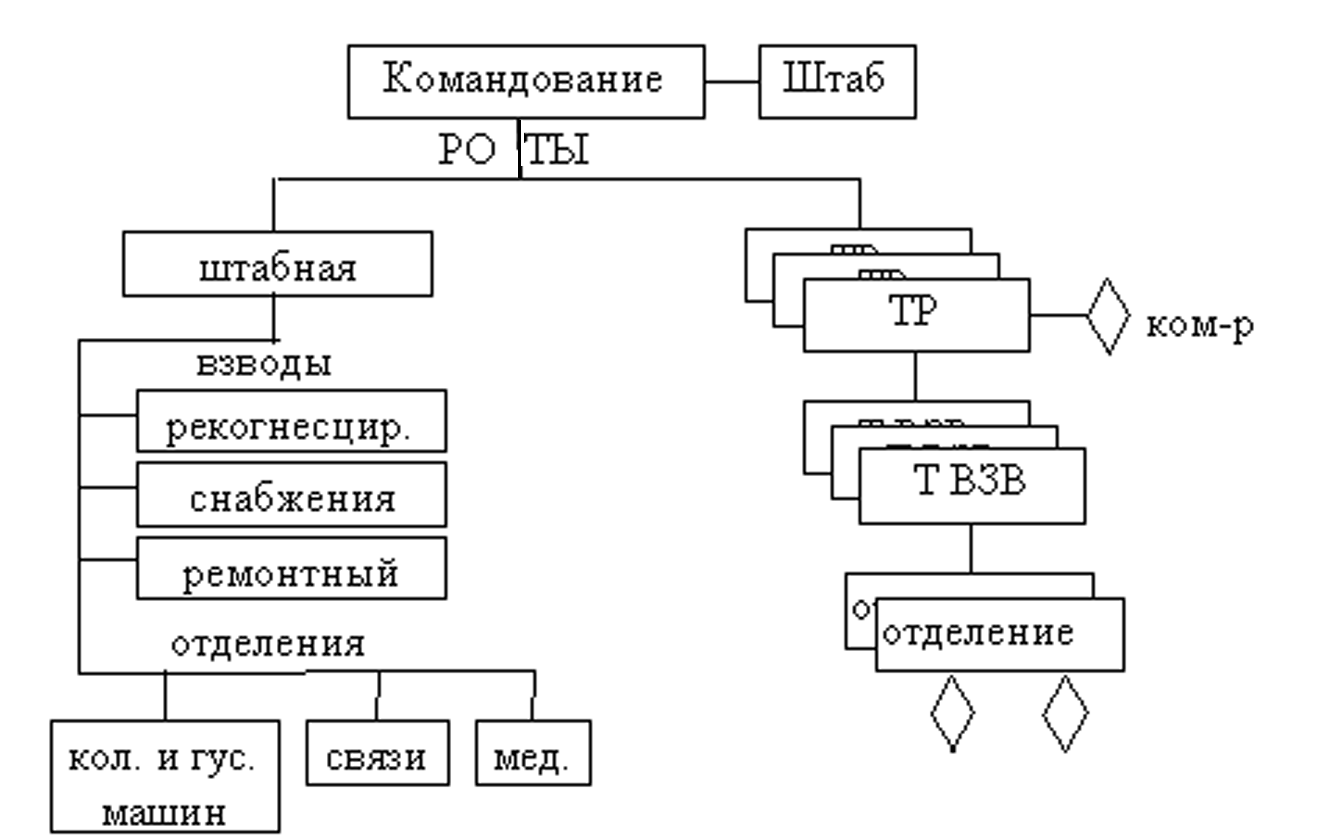

Организация некоторых подразделений иностранных армий

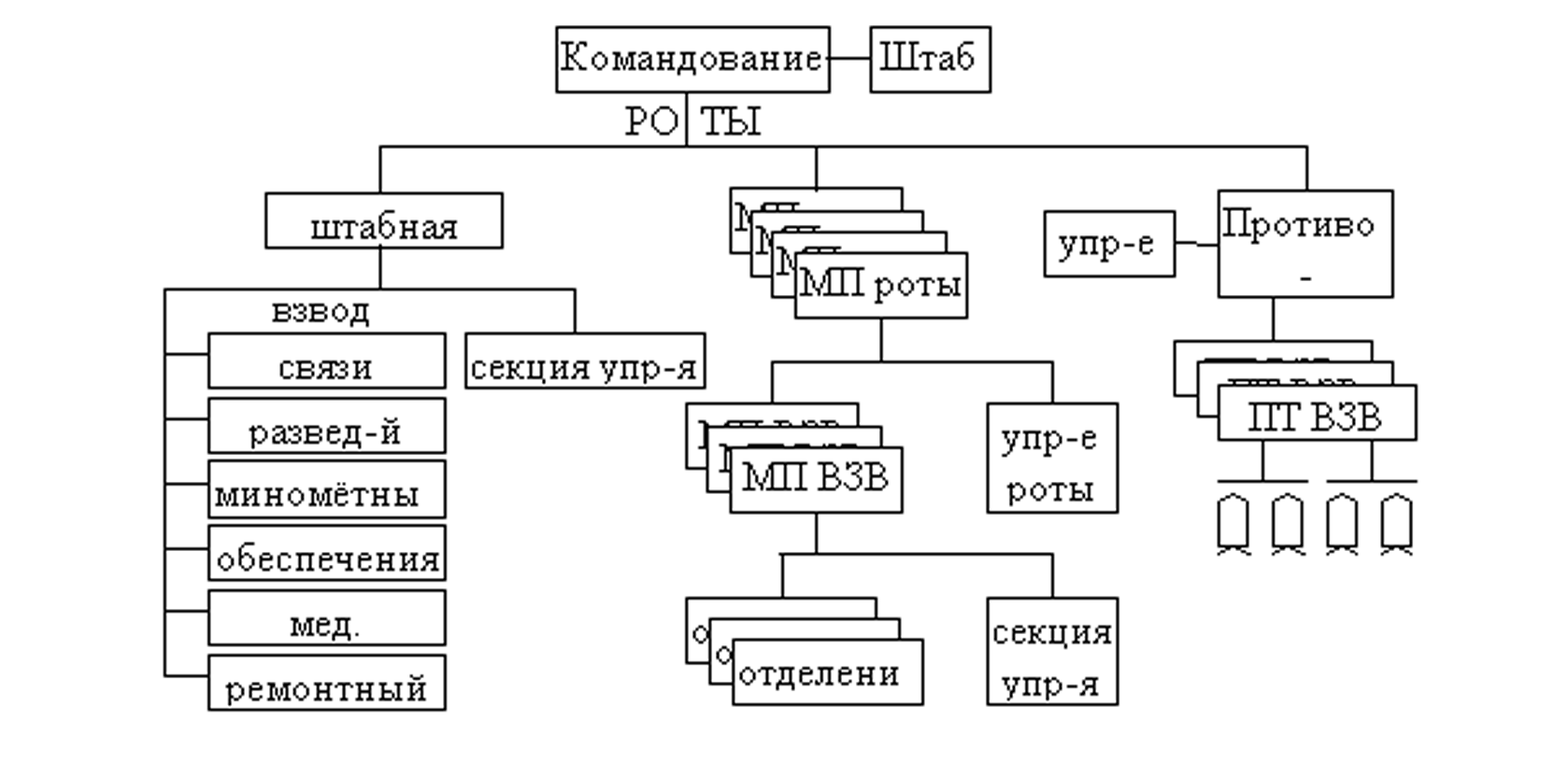

1. МПБ США

2. ТБ США

3. ТБ ФРГ

Тактико-технические характеристики птур стран нато.

Наименование (страна разработчик)	Стар- товая масса, кг	Макси- маль- ная ско- рость м/с	Дальность стрельбы, м		Тип боевой Части	Бронепробиваемость, мм	Вероятность попадания в цель	Система управления
			макси- маль- ная	мини- маль- ная
“Дракон” (США)	6,3	110	1000	30	Кумулятивная	430	0,65-0,75	Полуавтоматическая по проводам
“Тоу” (США)	16,5	210	3000-3750	65	Кумулятивная, Осколочно-фугасная	620*1	0,85-0,95	То же
“Тоу-2” (США)	20,1	210	3750	65	Кумулятивная	920	0,85-0,95	>>
“Хеллфайр” (США)	45,8	300	5000,8000*2	. . .	>>	1090	0,9-0,95	Автоматич. с Полуактивной голов- кой само- наведения
“Кобра” 810В (ФРГ)	10,3	85	2000	400	Кумулятивная, Осколочно-фугасная, химическая	500	0,7-0,8	Ручная по Проводам
“Свингфайр” (Великобритания)	25,8	185	4000	159-300	Кумулятивная	530	0,8-0,85	То же
S-11B1*3 (Франция)	29,9	190	3000	350	>>	600	0,9	Полуавтоматическая по проводам
“Милан” (Франция, ФРГ)*4	6,55	200	2000	25	>>	580*5	0,85-0,9	То же
“Хот” (Франция, ФРГ)*4	20	280	4000	75	>>	760*6	0,9	>>

*¹ - Бронепробиваемость модернизированной ПТУР “Усовершенствованный Тоу” - 750 мм.

*²- При подсветке цели лазерным лучом с разведывательного вертолета.

*³- Вертолетный вариант имеет наименование AS-11B1.

*⁴- Совместная разработка.

*⁵- Бронепробиваемость модернизированной ПТУР “Милан-2” - 730 мм.

*⁶- Бронепробиваемость модернизированной ПТУР “Хот-2” - 900 мм.

Тактико-технические характеристики самоходных пусковых установок стран нато.

Наименование (страна разработчик)	Боевая масса, т	Экипаж, чел.	Количество направ- ляющих	Возимый боекомп- лект ПТУР	Пулеметы: количест- вокалибр	Максималь- ная скорость, км/ч	Запас хода по шоссе, км	Мощность двигателя, кВт (л.с.)
Для ПТУР “Тоу”
М 901 на базе БТР М113 (США)	11,8	4	2	12	17,62	65	480	158 (215)
М1036 на базе автомобиля Хаммер” (США)	2,7	4	1		-	110	500	96 (130)
“Ягуар-2” (ФРГ)	26	4	1	12	17,62	70	400	368 (500)
Для ПТУР “Хот”
“Ягуар-1” (ФРГ)	24,5	4	1	20	27,62	70	400	368 (500)
“Мефисто” на базе БТР VAB (Франция)	13,5	4	4	12	-	92	1000	180 (245)
Для ПТУР “Свингфайр”
“Страйкер” на базе БТР “Спартан” (Великобритания)	8,2	3	5	10	17,62	80	600	144 (195)

Тактико-технические характеристики бмп стран нато.

Тип и наименование машин	Боевая масса, т	Экипаж десант	Толщина брони, мм	Вооружение				Максимальная		Запас хода,
				Пушка		Пулеметы		скорость, км/ч		км
				Калибр, мм	Боекомп- лект , сна- рядов	Кол-во калибр, мм	боекомп- лект, патронов	по до- рогам	на плаву	по до- рогам	вне дорог
БМП М-2 “Бредли”*1 (США)	22,3	3 6	Не пробивает-ся 25-мм снарядом	25*2	900	17,62	2200	66	7,2	480	. . .
БМП LAV-25 (США)	14,1	1 8	Противо-пульная	25	. . .	17,62	. . .	100	-	500	350
БМП М113 (США)	10,4	1 12	32-45	-	-	112,7	2000	64	5,6	320	200
БМП “Мардер” *1 (ФРГ)	30	2 8	20-75	20	1250	27,62	5000	70	-	600	500
БРМ “Лукс” (ФРГ)	19	1 4	Не пробивает-ся 25-мм снарядом	20	500	17,62	3500	100	10	800	650
БТР TPz-1 “Фукс” (ФРГ)	16	2 10	Противо-пульная	20*4	-	17,6*4	-	87	10	800	600
БМП MCV-80 (Великобритания)	24	1 9	Не пробивает-cя 25-мм снарядом	30	1000	17,62	6000	75	-	500	350
БМП AMX-10P (Франция)	13,8	1 10	Противо-пульная	20	800	17,62	2000	65	8,7	600	500

*¹ - На базе БМП М-2 “Бредли” создана БРМ М-3 “Бредли”, отличающаяся составом экипажа и боекомплектом (12 ПТУР “Тоу”, 150 снарядов к пушке, 4400 патронов).

*² - Имеет две ПУ ПТУР “Тоу”, боекомплект - 7 ПТУР.

*³ - Имеет съемочную ПУ ПТУР “Милан”, боекомплект - 4 ПТУР.

*⁴ - Может устанавливаться на некоторых модификациях БТР.

Тактико-технические характеристики танков стран нато.

Наименование	Боевая масса, т	Эки- Паж, Чел	максимальная толщина брони, мм		Вооружение				Макси- мальная скорость, по доро- гам, км/ч	Запас хода по шоссе, км
					Пушка		Пулеметы
			башни	корпуса	Калибр, Мм	боекомп- лект, снарядов	кол-во калибр, мм	боекомп- лект, патронов
М-1 “Абрамс” (США)*3	54,5	4	Многослойная, эквивалентна 500-600 мм однослойной		105*3	55*3	27,62 112,7	11400 1000	70	440
М60А3 (США)	51,5	4	175	120	105	63	17,62 112,7	6000 900	48	500
М48 (США)	48,7	4	178	110	105*5	54-57	37,62	10000	48	480
“Леопард-2” (Франция)	55,2	4	Многослойная, эквивалентна 500-600 мм однослойной		120	42	27,62	4750	68	550
“Леопард-1”*4 (Франция)*4	42,5	4	эквива- лент 300	110	105	60	27,62	5500	64	600
“Челленджер” (Великобритания)	62,0	4	Многослойная, эквивалентна 500-600 мм однослойной		120	44	27,62	6000	60	400
“Чифтен”*7 (Великобритания)	56,0	4	120	120	120	64	27,62	6000	44	500
AMX-30B2 (Франция)*4	37,0	4	Эквивалент 200-250		105 20	47 480	17,62	2050	65	500

*¹ - Все танки преодолевают подъем до 30.

*² - В числителе без подготовки, в знаменателе - с подготовкой.

*³ - На модификации танка “Абрамс” М-1А1 установлена 120-мм пушка. Боекомплект - 40 снарядов.

*⁴ - Танки этой серии имеют несколько модификаций, состоят на вооружении других стран НАТО.

*⁵ - Более ранние модификации танков серии М48 вооружены 90-мм пушкой.

*⁶ - Имеет комплект съемного оборудования для преодоления водной преграды глубиной до 4 м под водой.

*⁷-Имеет несколько модификаций. Данные приведены по танку “Чифтен” Мк5

Условные обозначения.

- танк

- боевая машина пехоты

- бронетранспортер

- БРДМ

- ручной противотанковый гранатомет

- станковый противотанковый гранатомет

- переносной комплекс ПТУР

- ПТУР на боевой машине

- противотанковая пушка

- ПТ пушка калибра до 85 мм

- калибра до 100 мм

- калибра более 100 мм

- основной сектор обстрела

- дополнительный сектор обстрела

- рубеж освещения

- максимальная дальность стрельбы

- колонна батареи ПТУР

- командно-наблюдательный пункт батареи (взвода – с одной черточкой)

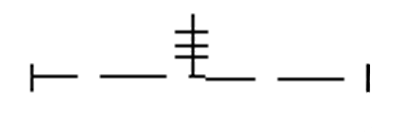

- рубеж развертывания в батальонные колонны (во взводные и ротные – соответственно с одной и двумя черточками)

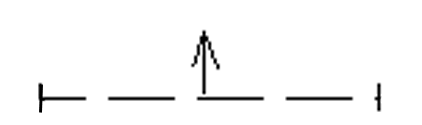

- рубеж перехода в атаку

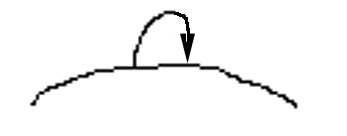

- подразделение остановлено на рубеже

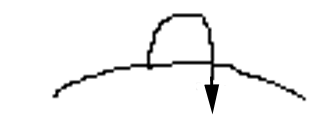

- подразделение отходит с рубежа

- расположение подразделения в обороне

- миномет

- орудие

Ведение рабочей карты

При ведении рабочей карты применяют установленные сокращения и условные обозначения согласно приложений 1 и 5 боевого устава артиллерии Сухопутных войск. На рабочую карту командира противотанкового подразделения наносят:

• Положение и состав противника, расположение его огневых средств и других целей;

• Положение и задачи общевойсковых подразделений, их пункты управления и данные об их непосредственных соседях

• Задачи, выполняемые средствами старшего артиллерийского начальника в полосе действия общевойскового подразделения

• Положение и полосы огня соседних противотанковых средств

• Противотанковые заграждения, район расположения и рубежи минирования ПОЗ.

• Боевой порядок своего противотанкового подразделения, полосу огня и дополнительный сектор обстрела, рубежи открытия и прекращения огня.

• Танкоопасные направления и рубежи начала освещения целей

• Условные наименования местных предметов, местности и ориентиры.

• Расположение подразделений технического обеспечения и тыла.

• Данные о радиационной, химической и бактериологической обстановке.

• Позывные узлов связи и должностных лиц.

• Данные о наличии боеприпасов и сроках их поступления.

• Маршруты перемещения и расчет времени на маневр противотанкового подразделения в ходе боя.
