18. Виды горизонтальных дренажей (названия и схемы).

Горизонтальные дренажи подразделяются на дренажи открытого и закрытого типа.

К открытым дренажам относятся канавы и лотки, которые предназначены для сбора и отвода атмосферных вод. В отдельных случаях они также собирают и отводят грунтовые воды из верхних слоев грунтов.

Закрытые дренажи, в свою очередь, подразделяются на дренажи траншейного типа, штольни и кротовые дренажи.

Дренажи траншейного типа делятся на дренажи без труб, трубчатые дренажи и галереи.

Если требуется перехватить грунтовую воду на большой глубине, или считается нецелесообразным перерезать пласты грунтов траншеей, то используют штольни – горизонтальные закрытые дренажи бестраншейного типа, сооружаемые горным способом или щитовой проходкой.

Для осушения балластных углублений в насыпях старой постройки или откосов выемок применяют кротовый дренаж. Это бестраншейный горизонтальный дренаж, сооружаемый путем бурения наклоненных с i > 0,02 к горизонту скважин, в которые заводятся трубофильтры или пластиковые перфорированные трубы.

Дренажи без труб применяют при необходимости осушать грунт на коротких участках (15-50 м) при небольших притоках грунтовой воды. Такими дренажами являются многочисленные поперечные прорези, используемые для осушения верхней части зем. полотна и отвода воды из балластных углублений.

Наиболее часто применяют трубчатые дренажи, которые подразделяются на совершенные и несовершенные.

Дренаж является совершенным, когда траншея врезана в водоупорный слой грунта и перехватывает всю грунтовую воду. Если же она не доведена до водоупора и имеет место поступление воды со дна, то дренаж называется несовершенным.

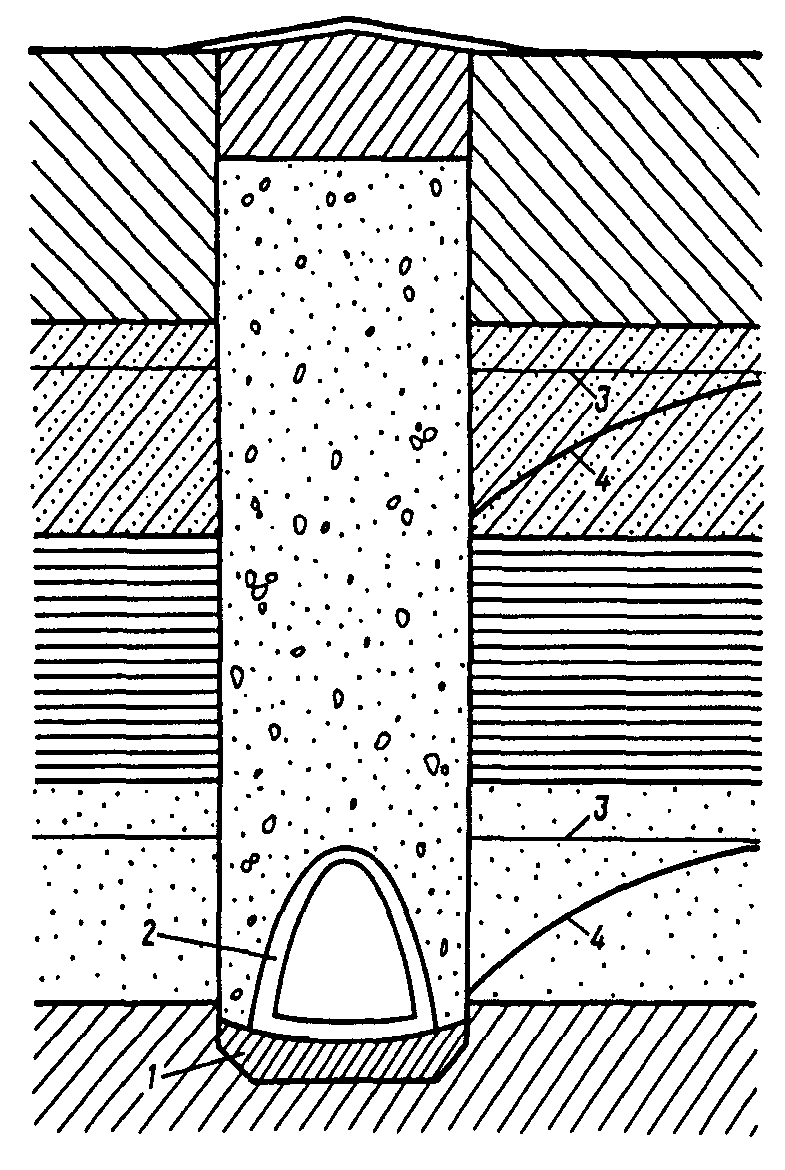

Галереи используются для отвода грунтовой воды из нескольких водоносных слоев. Галерея врезается в водоупор, траншея заполняется дренирующим заполнителем. Вода проникает в трубу сквозь щели в обделке ил швы секций.

19. Гравитационные и биологические дренажи (схемы).

Биологические дренажи в виде трав, кустарников и деревьев действуют путем отбора из грунта воды и транспирации ее через стволы и зеленую массу. Применяются на откосах насыпей и выемок (трава) и на неустойчивых косогорах (все виды биологических дренажей).

Гравитационные дренажи делятся на горизонтальные, вертикальные и комбинированные дренажи.

Горизонтальные дренажи подразделяются на дренажи открытого и закрытого типа.

К открытым дренажам относятся канавы и лотки, которые предназначены для сбора и отвода атмосферных вод. В отдельных случаях они также собирают и отводят грунтовые воды из верхних слоев грунтов.

Закрытые дренажи, в свою очередь, подразделяются на дренажи траншейного типа, штольни и кротовые дренажи.

Дренажи траншейного типа делятся на дренажи без труб, трубчатые дренажи и галереи.

Вертикальные дренажи подразделяются на буровые и шахтные дренажи.

Если требуется перехватить грунтовую воду на большой глубине, или считается нецелесообразным перерезать пласты грунтов траншеей, то используют штольни – горизонтальные закрытые дренажи бестраншейного типа, сооружаемые горным способом или щитовой проходкой.

Для осушения балластных углублений в насыпях старой постройки или откосов выемок применяют кротовый дренаж. Это бестраншейный горизонтальный дренаж, сооружаемый путем бурения наклоненных с i > 0,02 к горизонту скважин, в которые заводятся трубофильтры или пластиковые перфорированные трубы.

Дренажи без труб применяют при необходимости осушать грунт на коротких участках (15-50 м) при небольших притоках грунтовой воды. Такими дренажами являются многочисленные поперечные прорези, используемые для осушения верхней части зем. полотна и отвода воды из балластных углублений.

Наиболее часто применяют трубчатые дренажи, которые подразделяются на совершенные и несовершенные.

Дренаж является совершенным, когда траншея врезана в водоупорный слой грунта и перехватывает всю грунтовую воду. Если же она не доведена до водоупора и имеет место поступление воды со дна, то дренаж называется несовершенным.

Галереи используются для отвода грунтовой воды из нескольких водоносных слоев. Галерея врезается в водоупор, траншея заполняется дренирующим заполнителем. Вода проникает в трубу сквозь щели в обделке ил швы секций.

Вертикальные дренажи в виде буровых или шахтных колодцев устраивают в случаях, когда по технико-экономическим соображениям целесообразно отвести воду в нижележащие водопроницаемые слои грунта, не полностью заполненные водой, или в штольни.

Комбинированные дренажи представляют собой систему из различных типов горизонтальных и вертикальных дренажей.
