6.2. Оборудование приемного резервуара.
Для защиты насосов от засорения в приемных резервуарах насосных станций следует предусматривать канализационные механизированные решетки СУ/СУЭ и решетки грабельного типа РСК/РСКЭ соответствующие требованиям технических условий ТУ 4859-003-41901146-99, ТУ 30237913.003-99. Буква "Э" в наименовании обозначает модификацию решетки с электроприводом. Решетка с электроприводом может быть укомплектована устройством автоматического управления скоростью движения граблин в зависимости от уровня жидкости в канале.
Решетки предназначены для извлечения из производственных и хозяйственно-бытовых сточных вод средних грубодисперсных включений с механизированной выгрузкой их в мусоросборник или на транспортирующее устройство. Прутья решетки изготавливаются из профиля, имеющего в сечении каплевидную форму, что позволяет свести к минимуму гидравлическое сопротивление сороудерживающего полотна. В таблицах 6.1. и 6.2. приведены технические характеристики решеток. По таблицам 6.3. и 6.4. производят выбор типоразмеров решеток.
Таблица 6.1. Технические характеристики решеток СУ/СУЭ
|
Параметр |
Значение |
1 |
Ширина прозора, мм |
5 |
2 |
Расстояние между стержнями, мм |
10 |
3 |
Количество стержней, шт |
Ширина решетки в мм / 10 |
4 |
Количество перемычек, шт |
Глубина канала в мм / 300 |
5 |
Угол наклона к горизонту, град |
60±3 |
6 |
Количество граблин, шт |
3-6 |
7 |
Шаг цепи, мм |
100 |
8 |
Скорость движения граблин |
|
|
минимальная, м/с |
0,01-0,016 |
|
номинальная, м/с |
0,026-0,041 |
|
максимальная, м/с |
0,05-0,08 |
Таблица 6.2. Технические характеристики решеток РСК/РСКЭ
|
Параметр |
Значение |
1 |
Ширина прозора, мм |
от 3 |
2 |
Ширина канала, мм |
700-1470 |
3 |
Угол наклона к горизонту, град |
48-55 |
4 |
Высота выгрузки, мм |
435 |
5 |
Характеристики электропривода |
|
|
Электродвигатель трехфазный |
380 В, 50 Гц, 1,1-1,5 кВт |
|
Редуктор червячно-цилиндрический |
SK 32100AZ621-90 L/4 |
|
Частота вращения, об/мин |
5,9 |
|
Крутящий момент, Н/м |
1230 |

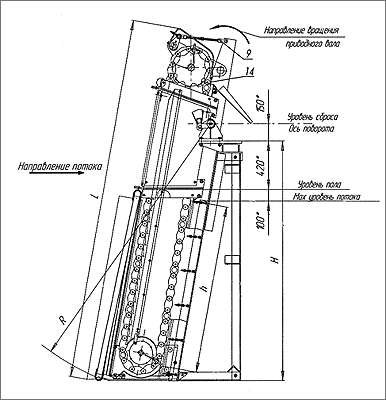

Таблица 6.3. Типоразмеры решеток СУ/СУЭ
Типоразмер |
Размеры решетки |
Размеры канала |
h, мм |
Н, мм |
В, мм |
S, м кв. |
R, мм |
||
K, мм |
L, мм |
ширина, мм |
глубина, мм |
||||||
0506 |
500 |
2650 |
500-600 |
600-900 |
920 |
1257 |
392 |
0,36 |
1900 |
0509 |
500 |
2950 |
500-600 |
900-1200 |
1220 |
1517 |
392 |
0,52 |
2200 |
0606 |
600 |
2650 |
600-700 |
600-900 |
920 |
1257 |
492 |
0,45 |
1900 |
0609 |
600 |
2950 |
600-700 |
900-1200 |
1220 |
1517 |
492 |
0,60 |
2200 |
0709 |
700 |
2950 |
700-800 |
900-1200 |
1220 |
1517 |
592 |
0,72 |
2200 |
0712 |
700 |
3250 |
700-800 |
1200-1500 |
1520 |
1777 |
592 |
0,90 |
2500 |
0809 |
800 |
2950 |
800-900 |
900-1200 |
1220 |
1517 |
692 |
0,84 |
2200 |
0812 |
800 |
3250 |
800-900 |
1200-1500 |
1520 |
1777 |
692 |
1,05 |
2500 |
0912 |
900 |
3250 |
900-1000 |
1200-1500 |
1520 |
1777 |
792 |
1,20 |
2500 |
0915 |
900 |
3550 |
900-1000 |
1500-1800 |
1820 |
2037 |
792 |
1,44 |
2800 |
0918 |
900 |
3850 |
900-1000 |
1800-2100 |
2120 |
2297 |
792 |
1,67 |
3100 |
1012 |
1000 |
3250 |
1000-1100 |
1200-1500 |
1520 |
1777 |
892 |
1,36 |
2500 |
1015 |
1000 |
3550 |
1000-1100 |
1500-1800 |
1820 |
2037 |
892 |
1,62 |
2800 |
1018 |
1000 |
3850 |
1000-1100 |
1800-2100 |
2120 |
2297 |
892 |
1,89 |
3100 |
1115 |
1100 |
3550 |
1100-1200 |
1500-1800 |
1820 |
2027 |
992 |
1,80 |
2800 |
1118 |
1100 |
3850 |
1100-1200 |
1800-2100 |
2120 |
2287 |
992 |
2,10 |
3100 |
1121 |
1100 |
4150 |
1100-1200 |
2100-2400 |
2420 |
2547 |
992 |
2,40 |
3400 |
1212 |
1200 |
3250 |
1200-1500 |
1200-1500 |
1520 |
1777 |
1092 |
1,66 |
2500 |
1215 |
1200 |
3550 |
1200-1500 |
1500-1800 |
1820 |
2027 |
1092 |
2,00 |
2800 |
1218 |
1200 |
3850 |
1200-1500 |
1800-2100 |
2120 |
2287 |
1092 |
2,31 |
3100 |
1221 |
1200 |
4150 |
1200-1500 |
2100-2400 |
2420 |
2547 |
1092 |
2,64 |
3400 |
1315 |
1300 |
3550 |
1300-1600 |
1500-1800 |
1820 |
2027 |
1192 |
2,17 |
2800 |
1318 |
1300 |
3850 |
1300-1600 |
1800-2100 |
2120 |
2287 |
1192 |
2,53 |
3100 |
1321 |
1300 |
4150 |
1300-1600 |
2100-2400 |
2420 |
2547 |
1192 |
2,88 |
3400 |
1415 |
1400 |
3550 |
1400-1700 |
1500-1800 |
1820 |
2027 |
1292 |
2,35 |
2800 |
1418 |
1400 |
3850 |
1400-1700 |
1800-2100 |
2120 |
2287 |
1292 |
2,74 |
3100 |
1421 |
1400 |
4150 |
1400-1700 |
2100-2400 |
2420 |
2547 |
1292 |
3,14 |
3400 |
1515 |
1510 |
3550 |
1510-1600 |
1500-1800 |
1820 |
2027 |
1392 |
2,53 |
2800 |
1518 |
1510 |
3850 |
1510-1600 |
1800-2100 |
2120 |
2287 |
1392 |
2,95 |
3100 |
1521 |
1510 |
4150 |
1510-1600 |
2100-2400 |
2420 |
2547 |
1392 |
3,37 |
3400 |
1615 |
1610 |
3550 |
1610-1700 |
1500-1800 |
1820 |
2027 |
1492 |
2,72 |
2800 |
1618 |
1610 |
3850 |
1610-1700 |
1800-2100 |
2120 |
2287 |
1492 |
3,40 |
3100 |
1621 |
1610 |
4150 |
1610-1700 |
2100-2400 |
2420 |
2547 |
1492 |
3,60 |
3400 |
1715 |
1710 |
3550 |
1710-1800 |
1500-1800 |
1820 |
2027 |
1592 |
2,90 |
2800 |
1718 |
1710 |
3850 |
1710-1800 |
1800-2100 |
2120 |
2287 |
1592 |
3,38 |
3100 |
1721 |
1710 |
4150 |
1710-1800 |
2100-2400 |
2420 |
2547 |
1592 |
3,85 |
3400 |
1815 |
1810 |
3550 |
1810-1900 |
15001800 |
1820 |
2027 |
1692 |
3,08 |
2800 |
1818 |
1810 |
3850 |
1810-1900 |
1800-2100 |
2120 |
2287 |
1692 |
3,60 |
3100 |
1821 |
1810 |
4150 |
1810-1900 |
2100-2400 |
2420 |
2547 |
1692 |
4,00 |
3400 |
1915 |
1910 |
3550 |
1910-2000 |
1500-1800 |
1820 |
2027 |
1792 |
3,26 |
2800 |
1918 |
1910 |
3850 |
1910-2000 |
1800-2100 |
2120 |
2287 |
1792 |
3,59 |
3100 |
1921 |
1910 |
4150 |
1910-2000 |
2100-2400 |
2420 |
2547 |
1792 |
4,10 |
2800 |
2130 |
2110 |
5050 |
2110-2200 |
2880-3180 |
3320 |
3327 |
1992 |
6,6 |
4365 |
2230 |
2210 |
5050 |
2210-2300 |
2880-3180 |
3320 |
3327 |
2092 |
6,9 |
4365 |
2330 |
2310 |
5050 |
2310-2400 |
2880-3180 |
3320 |
3327 |
2192 |
7,2 |
4365 |
2430 |
2410 |
5050 |
2410-2500 |
2880-3180 |
3320 |
3327 |
2292 |
7,6 |
4365 |

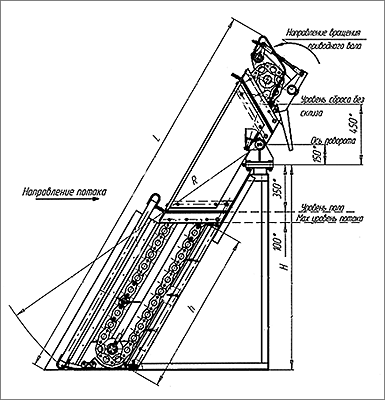

Таблица 6.4. Типоразмеры решеток РСК/РСКЭ
Типоразмер |
Размеры решетки |
Размеры канала |
h, мм |
Н, мм |
В, мм |
S, м кв. |
R, мм |
||
K, мм |
L, мм |
ширина, мм |
глубина, мм |
||||||
0506 |
500 |
2550 |
500-600 |
700-1000 |
845 |
1480 |
392 |
0,33 |
1820 |
0509 |
500 |
2820 |
500-600 |
1000-1300 |
1145 |
1775 |
392 |
0,45 |
2110 |
0606 |
600 |
2520 |
600-700 |
700-1000 |
845 |
1480 |
492 |
0,42 |
1820 |
0609 |
600 |
2820 |
600-700 |
1000-1300 |
1145 |
1775 |
492 |
0,56 |
2110 |
0709 |
700 |
2820 |
700-800 |
1000-1300 |
1145 |
1775 |
592 |
0,68 |
2110 |
0712 |
700 |
3120 |
700-800 |
1300-1600 |
1445 |
2070 |
592 |
0,86 |
2400 |
0809 |
800 |
2820 |
800-900 |
1000-1300 |
1145 |
1775 |
692 |
0,79 |
2400 |
0812 |
800 |
3120 |
800-900 |
1300-1600 |
1445 |
2070 |
692 |
1,00 |
2110 |
0912 |
900 |
3120 |
900-1000 |
1300-1600 |
1445 |
2070 |
792 |
1,14 |
2400 |
0915 |
900 |
3420 |
900-1000 |
1600-1900 |
1745 |
2365 |
792 |
1,38 |
2400 |
0918 |
900 |
3720 |
900-1000 |
1900-2200 |
2045 |
2660 |
792 |
1,62 |
2690 |
1012 |
1000 |
3120 |
1000-1100 |
1300-1600 |
1445 |
2070 |
892 |
1,29 |
2980 |
1015 |
1000 |
3420 |
1000-1100 |
1600-1900 |
1745 |
2365 |
892 |
1,56 |
2690 |
1018 |
1000 |
3720 |
1000-1100 |
1900-2200 |
2045 |
2660 |
892 |
1,82 |
2980 |
1115 |
1100 |
3420 |
1100-1200 |
1600-1900 |
1745 |
2365 |
992 |
1,73 |
2690 |
1118 |
1100 |
3720 |
1100-1200 |
1900-2200 |
2045 |
2660 |
992 |
2,03 |
2980 |
1121 |
1100 |
4120 |
1100-1200 |
2200-2500 |
2345 |
2955 |
992 |
2,33 |
3270 |
1212 |
1200 |
3120 |
1200-1500 |
1300-1600 |
1445 |
2070 |
1092 |
1,58 |
2400 |
1215 |
1200 |
3420 |
1200-1500 |
1600-1900 |
1745 |
2365 |
1092 |
1,91 |
2690 |
1218 |
1200 |
3720 |
1200-1500 |
1900-2200 |
2045 |
2660 |
1092 |
2,23 |
2980 |
1221 |
1200 |
4150 |
1200-1500 |
2200-2500 |
2345 |
2955 |
1092 |
2,56 |
3270 |
1315 |
1300 |
3420 |
1300-1600 |
1600-1900 |
1745 |
2365 |
1192 |
2,08 |
2690 |
1318 |
1300 |
3720 |
1300-1600 |
1900-2200 |
2045 |
2660 |
1192 |
2,44 |
2980 |
1321 |
1300 |
4120 |
1300-1600 |
2200-2500 |
2345 |
2955 |
1192 |
2,80 |
3270 |
1415 |
1400 |
3420 |
1400-1700 |
1600-1900 |
1745 |
2363 |
1292 |
2,25 |
2690 |
1418 |
1400 |
3720 |
1400-1700 |
1900-2200 |
2045 |
2660 |
1292 |
2,64 |
2980 |
1421 |
1400 |
4120 |
1400-1700 |
2200-2500 |
2345 |
2955 |
1292 |
3,03 |
3270 |
1515 |
1510 |
3420 |
1510-1600 |
1600-1900 |
1745 |
2365 |
1392 |
2,43 |
2690 |
1518 |
1510 |
3720 |
1510-1600 |
1900-2200 |
2045 |
2660 |
1392 |
2,85 |
2980 |
1521 |
1510 |
4120 |
1510-1600 |
2200-2500 |
2345 |
2955 |
1392 |
3,26 |
3270 |
1615 |
1610 |
3420 |
1610-1700 |
1600-1900 |
1745 |
2365 |
1492 |
2,60 |
2690 |
1618 |
1610 |
3720 |
1610-1700 |
1900-2200 |
2045 |
2660 |
1492 |
3,05 |
2980 |
1621 |
1610 |
4120 |
1610-1700 |
2200-2500 |
2345 |
2955 |
1492 |
3,50 |
3270 |
1715 |
1710 |
3420 |
1710-1800 |
1600-1900 |
1745 |
2365 |
1592 |
2,78 |
2690 |
1718 |
1710 |
3720 |
1710-1800 |
1900-2200 |
2045 |
2660 |
1592 |
3,26 |
2980 |
1721 |
1710 |
4120 |
1710-1800 |
2200-2500 |
2345 |
2955 |
1592 |
3,73 |
3270 |
1815 |
1810 |
3420 |
1810-1900 |
1600-1900 |
1745 |
2365 |
1692 |
2,95 |
2690 |
1818 |
1810 |
3720 |
1810-1900 |
1900-2200 |
2045 |
2660 |
1692 |
3,46 |
2980 |
1821 |
1810 |
4120 |
1810-1900 |
2200-2500 |
2345 |
2955 |
1692 |
3,97 |
3270 |
1915 |
1910 |
3420 |
1910-2000 |
1600-1900 |
1745 |
2365 |
1792 |
3,13 |
2690 |
1918 |
1910 |
3720 |
1910-2000 |
1900-2200 |
2045 |
2660 |
1792 |
3,66 |
2980 |
1921 |
1910 |
4120 |
1910-2000 |
2200-2500 |
2345 |
2955 |
1792 |
4,20 |
3270 |
1930 |
1910 |
5000 |
1910-2000 |
2500-3000 |
3320 |
3327 |
1792 |
4,20 |
4360 |
Тип решетки можно принимать по [4].
Число резервных решеток необходимо принимать согласно требованиям [1, табл. 22, 23]. Схема установки решеток СУ/СУЭ представлена на рис. 6.2, решетки РСК/РСКЭ- на рис. 6.3. Завод-изготовитель фирма «Экотон» г. Харьков.
Глубина приёмного резервуара колеблется в пределах от 1,5.. .2,5 м. В приемных резервуарах насосных станций, с подачей более 100000 м3/сут необходимо предусматривать два отделения без увеличения общего объема.
Всасывающие трубопроводы диаметром до 500мм устанавливают с коленом, разворачивая приемные отверстия ко дну приямка. При диаметре более 500мм - всасывающий трубопровод начинается непосредственно от вертикальной стены, разделяющей приемный резервуар и машинный зал, при этом со стороны резервуара устраиваются щитовые затворы для перекрытия приемных отверстий при ремонте задвижек на всасывающей линии.
Рекомендуемые размеры приямка приведены на рис. 6.4.
Дно приемного резервуара устраивают с уклоном не менее 0,1 в сторону приямков. всасывающих труб.
К всасывающим трубопроводам каждого насоса подводят трубопроводы для взмучивания осадка. Диаметр трубопроводов взмучивания принимается не менее 50мм, вода забирается из напорных трубопроводов.
Пол приемного резервуара принимается на 0,5м выше уровня сточных вод в подводящем коллекторе. Для спуска в приемный резервуар необходимо предусмотреть люки или отверстия размерами не менее 0,7м. В стены резервуара против люков заделываются скобы.
Для монтажа и демонтажа решеток предусматривают необходимое подъемно-транспортное оборудование.
Рис. 6.2 Установочный чертеж решетки СУ/СУЭ Рис. 6.3 Установочный чертеж решетки РСК/РСКЭ
