11. Подсобно-вспомогательные помещения.

Количество подсобно-вспомогательных помещений и их площадь назначают в зависимости от суточной производительности насосной станции. (табл.11.1.).

Таблица 11.1 Рекомендуемые площади подсобно-вспомогательных помещений.

Помещения насосной станции	Ориентировочная площадь помещения, м2
	Суточная подача до 50тыс.м3	Суточная подача свыше 50тыс.м3
Кабинет ИТР	12	15
Служебные помещения:	-	30
мастерская	-	25
Общая комната	15	20
Склад	10	15
Санитарный узел	3	6
Душевая	-	8

12. Определение высоты машинного зала.

Высота верхнего строения определяется отдельно для машинного зала и для вспомогательных помещений.

Минимальная высота машинного зала (рис.10.1) определяется по формуле:

Н_верх=h₁+0,5+h₂+h₃+h₄+h₅+h_6,

где h₁ – погрузочная высота платформы автотранспорта (принимается по табл. 10.3); 0,5м – расстояние между грузом и оборудованием; h₂ – высота переносимого груза; h₃ – высота строповки (принимается 0,5…1м); h₄ – размеры подъемно-транспортного оборудования при максимальном поднятии крюка, м; h₆

– высота подкранового пути, м.

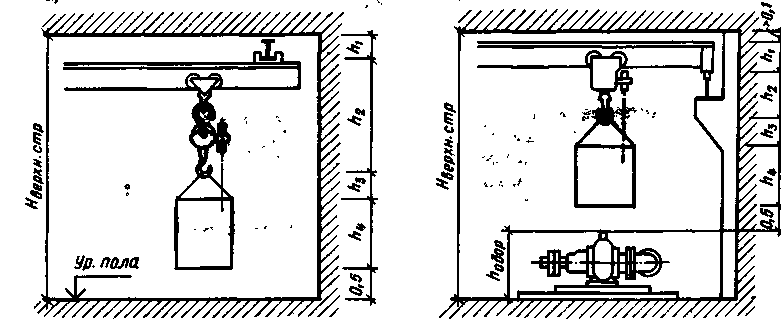

Рис. 12.1.Определение высоты верхнего строения здания насосной станции.

Полученное значение округляют до стандартных значений: 3; 3,6; 4,2; 4,8; 5,4; и 6м; в здания с мостовыми кранами кратными - 8,4; 9,6; 12,6; 14,4; 16,2; и 18м.

Пролеты зданий назначают равными 6, 9, 12, 15, 18, 21 и 24м при шаге колонн 6 и 12м. При высоте машинного зала более 4,8м служебные и вспомогательные (щитовая, РУ и трансформаторная) помещения, могут располагаться в пристройке и иметь меньшую высоту.

Наземная часть здания насосной станции, оборудованная подвесными кранами грузоподъемностью до 5т, выполняется бескаркасным либо усилено внутренними пилястрами, а при установке мостовых кранов – только каркасным.

Размеры и привязка колонн, наружных стен к разбивочным осям показаны на рис.12.2.

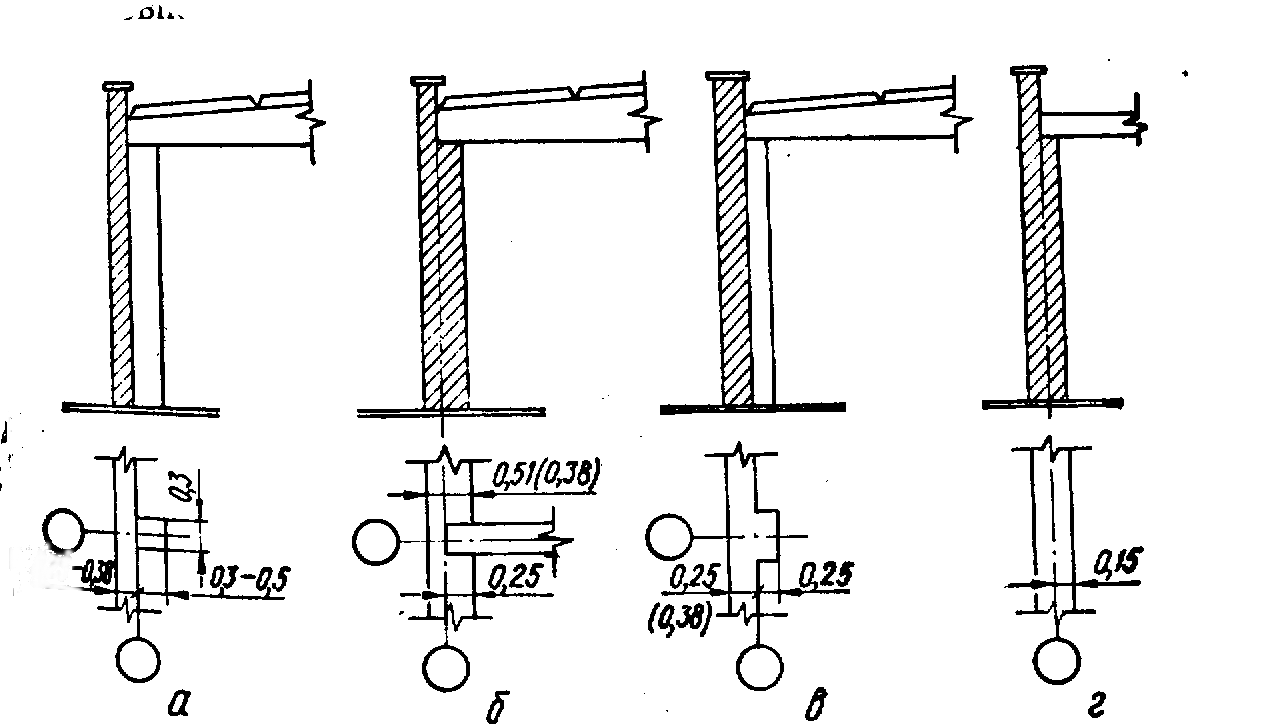

Рис.12.2.Привязка наружных стен к продольным разбивочным осям: а – каркасная конструкция; б – опирание балки на стенку; в – стена с пилястрой; г – опирание плиты на стену.

13. Особенности проектирования здания насосной станции

Как правило, здания насосной станции выполняют шахтного типа с надземным павильоном. Подземная часть здания насосной станции проектируется круглой в плане в виде железобетонного колодца, где размещаются приемный резервуар и машинное отделение. При диаметре колодца до 9м его диаметр принимают кратным 1м, а при больших размерах - кратным 3м.

Подземную часть выполняют из монолитного железобетона и ее сооружение ведут методом спускного колодца (из сборных железобетонных панелей) либо "стена в грунте" (монолитный вариант). Толщину стен и днища колодца ориентировочно принимают равной 0,1 максимального напора грунта, действующего на конструкцию в рассматриваемом сечении, но не менее 500 мм.

Для обеспечения водонепроницаемости подземной части здания предусматривают гидроизоляцию наружных поверхностей глиняным раствором толщиной 300...500 мм или обмазку битумом до отметки на 0,5 м выше уровня грунтовых вод. С целью исключения фильтрации сточных вод из приемного резервуара поверхность его стен покрывают битумной гидроизоляцией, на 0,5 м выше отметки Z_A .

Под здание рекомендуют укладывать выравнивающий слой бетона М50 толщиной 150...250 мм, на который наносится гидроизоляция из асфальта = 20...50мм, а затем само днище из армированного бетона слоем 150...250 мм.

Внутренние поверхности подземной части здания штукатурят и покрывают водостойкими красками.

Полы в машинном зале устраивают с уклоном 0,03...0,05 к сборному приямку и выполняют из асфальта либо метлахской плитки. Для сообщения и выноса технологического оборудования из подземной части в наземную, в перекрытии предусматривают проемы или люки.

В надземном павильоне насосной станции располагают монтажные площадки для приема оборудования, монтируемого в машинном зале и в помещении решеток, электрическое хозяйство, подсобно-вспомогательные помещения и вентиляционная камера. Наличие и необходимую площадь вспомогательных помещений принимают в зависимости от суточной производительности насосной станции согласно требованиям [I].

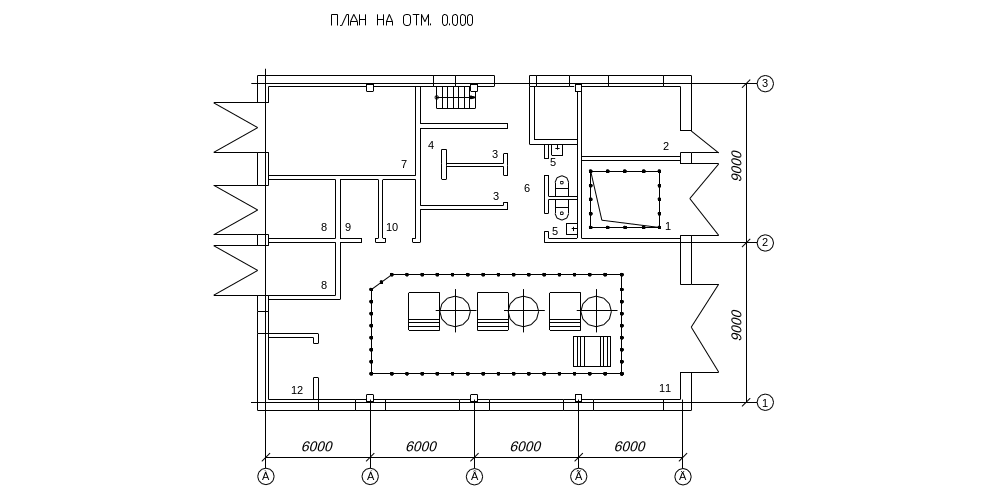

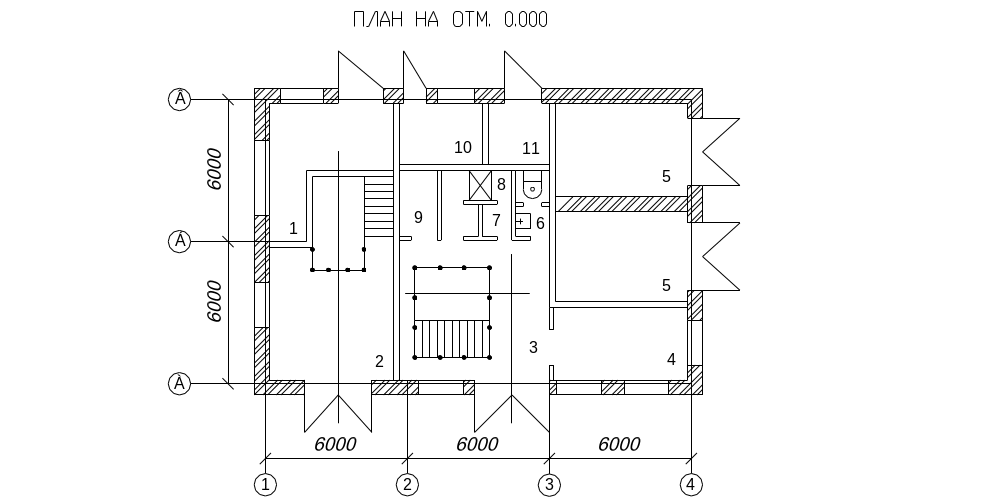

Помещения для приема оборудования и электрическую часть рекомендуют устраивать на уровне первого этажа, а бытовые и подсобные помещения выносить на второй этаж здания насосной станции. Примеры планировки первого этажа насосной станции с эксплуатацией помещений приведены на рис. II.I, II.2.

Надземную часть здания проектируют прямоугольной в плане. При наличии мостового крана и высоте несущих стен более 6 м рекомендуют применять каркасную конструкцию здания. В остальных случаях возможны каркасные и бескаркасные конструкции с несущими стенами из кирпича или сборных железобетонных панелей. Разрешается машинный зал выполнять каркасным, а пристройку со вспомогательными помещениями - бескаркасной.

Пролеты зданий назначают кратными 3м при шаге колонн 6 или 12м, для бескаркасных зданий длина может быть кратна 1,5м.

Перекрытие здания выполняют из сборных железобетонных плит, которые укладывают на фермы, пролетные балки или несущие стены верхнего строения. На плиты укладывают слой утеплителя из шлака или пенобетона толщиной 100мм, цементную стяжку 20...30мм и три слоя толя-кожи или три слоя рубероида (стеклорубероида).

Площадь окон в машинном зале с естественным освещением принимают не менее 12,5 % площади пола. Ширина оконных проемов в машинном зале - 3060мм при высоте 1200 или 1800мм.

Дверные блоки применяют двух размеров по высоте - 2075 и 2375мм при ширине для однопольных дверей - 1174, 974, 875, 774 и 674мм, для двупольных - 1876, 1476, 1276мм

В местах въезда транспорта (напротив монтажной площадки) устраивают ворота. Размеры проемов двустворчатых распашных ворот принимают 3000x3000, 3600x3600, 3000x4000, 4000x4200 мм.

Э К С П Л И К А Ц И Я П О М Е Щ Е Н И Й

Номер позиции	Наименование	Площадь, м2
1.	Механическая мастерская
2.	Монтажная площадка помещения решеток
3.	Монтажная площадка машзала
4.	Щитовая
5.	КТП
6.	Санузел
7.	Гардероб домашней и рабочей одежды
8.	Душевая
9.	Венткамера
10.	Тепловой пункт
11.	Кладовая

Э К С П Л И К А Ц И Я П О М Е Щ Е Н И Й

Номер позиции	Наименование	Площадь, м2
1.	Монтажная площадка помещения решеток
2.	Котельная
3.	Гардероб домашней и рабочей одежды
4.	Душевая
5.	Санузел
6.	Коридор
7.	РУ-6КВ
8.	Помещение трансформаторов
9.	Помещение конденсаторных батарей
10.	Электроремонтное помещение
11.	Венткамера

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения /Госстрой СССР. - М.: ЦИТП Госстроя СССР, 1986. - 72 с.

2. Минаев А. В. и др. Насосы и насосные станции: Учеб. для вузов по спец. "Водоснабжение и канализация".- М.: Стройиздат, 1986. - 320 с.

3. Монтаж систем внешнего водоснабжении и канализации /Под ред. А. К. Перешивкина.- 4-е изд., перераб. и доп.- М.: Стройиздат, 1988.- 563 с.

4. Оборудование водопроводно-канализационных сооружений /Под ред. А. С.Москвитина. - К.: Стройиздат, 1979. - 430 с.

5. Залуцкий Э. В., Петрухно А. И. Насосные станции. Курсовое проектирование. - К.: Вища шк., Головное изд-во, 1987. - 167 с.

6. Методические указания и справочные Материалы к курсовому и дипломному проектированию насосных станций систем водоотведения (для студентов спец. 2908) /Сост.: В. И. Нездойминов, Т. Н. Полетаева, В. Р. Пудвиль. - Макеевка: МакИСИ, 1989. - 44 с.

7. Методические указания к оформлению курсовых и дипломных проектов (для студентов спец. 2908) /Сост.: Н. П. Омельченко, -Макеевка: ДонНАСА, 2004. - 36 с.

8. Ф.А. Шевелев, А.Ф. Шевелев. Таблицы для гидравлического расчета водопроводных труб. – М.: Стройиздат, 1984.- 116с.

Приложение 1

Распределение бытовых сточных вод по часам суток

Часы суток	Общий коэффициент неравномерности притока сточных вод
	2,5	2,0	1,8	1,6	1,40	1,35	1,25	1,20	1,15
	Средний расход сточных вод Qср. с ,л/с
	15	30	50	100	200	300	500	800	1250
1	2	3	4	5	6	7	8	9	10
0-1	1,2	1,25	1,25	1,55	1,65	1,8	2	2,25	2,26
1-2	1,2	1,25	1,25	1,55	1,65	1,85	2	2,25	2,6
2-3	1,2	1,25	1,25	1,55	1,65	1,85	2	2,25	2,6
3-4	1,2	1,25	1,25	1,55	1,65	1,85	2	2,25	2,6
4-5	1,2	1,25	1,25	1,55	1,65	1,85	2	2,25	2,6
5-6	3,1	3,3	3,5	4,35	4,2	4,8	5,05	4,9	4,8
6-7	4,8	5	5,25	5,95	5,8	5	5,15	4,9	4,8
7-8	7,4	7,2	7	5,8	5,8	5	5,15	5	4,8
8-9	7,95	7,5	7,1	6,7	5,85	5,65	5,2	5	4,8
9-10	7,95	7,5	7,1	6,7	5,85	5,65	5,2	5	4,8
10-11	7,95	7,5	7,1	6,7	5,82	5,65	5,2	5	4,8
11-12	6,3	6,4	6,5	4,8	5,05	5,65	5,1	4,9	4,8
12-13	3,6	3,7	3,8	3,25	4,2	5	5	4,9	4,7
13-14	3,6	3,7	3,8	5,55	5,8	5,25	5,1	5	4,8
14-15	3,8	4	4,2	6,05	4,8	5,65	5,2	5	4,8
15-16	5,6	5,7	5,8	6,05	5,8	5,65	5,2	5	4,8
16-17	6,2	6,3	6,4	5,6	5,8	5,65	5,2	5	4,8
17-18	6,2	6,3	6,4	5,6	5,75	4,85	5,15	5	4,7
18-19	6,2	6,3	6,4	4,3	3,2	4,85	5,1	5	4,8
19-20	5,25	5,25	5,3	4,35	4,75	4,85	5,1	5	4,8
20-21	3,4	3,4	3,4	4,35	4,1	4,85	5,1	5	4,8
21-22	2,2	2,2	2,2	2,35	2,85	3,45	3,8	4,5	4,8
22-23	1,25	1,25	1,25	1,55	1,65	1,85	2	2,4	3,0
23-24	1,25	1,25	1,25	1,55	1,65	1,85	2	2,25	2,6
Итого	100	100	100	100	100	100	100	100	100

Приложение 2

С П Е Ц И Ф И К А Ц И Я О Б О Р У Д О В А Н И Я

Мар-ка, поз	Обозначение	Наименование	Кол-во	Масса, кг	Прим.
1.	Бобруйский машиностроитель-ный з-д им. В. И. Ленина	Насос грунтовый ГРУ 800/400 с подачей Q = 800 м3/ч, напором Н = 40м с эл. двигателем АО 113-8 N = 200 кВТ, n = 750 об/мин, к-т	2	4640	1 раб. 1 рез.
2.	з-д «Малдавгидромаш» им. Котовского	Насос дренажный ГНОМ 16-15 с подачей Q = 16 м3/ч, напором Н = 15 м с эл. двигателем N = 1,6 кВТ, n = 2860 об/мин, к-т	2	32	1раб. 1рез.
3.	Катайский насосный завод	Насос ВК 4/24 с подачей Q = 11,5 м3/ч, напором Н = 40 м с эл. двигателем 4А112М4УЗ N = 5,5 кВТ, n = 1450 об/мин, к-т	2	113	1 раб. 1 рез.
4.	ГОСТ 10194-78* 30 ч 915 бр	Задвижка с электроприводом ТУ26-07-1025-75, Ø 500	2	845
5	ГОСТ 10194-78* 30 ч 906 бр	То же Ø 400	4	2048
6.	ГОСТ 19827-74 19 ч 16 р 5 Курганский арматурный з-д	Обратный клапан Ø 400	2	381
7.	ГОСТ 17378-83 МН 2884-62*	Переход эксцентрический Ø 500 х 250 РУ ≤ 4 МПа	2	36,65
8.	ГОСТ 17378-83 МН 2883-62*	Переход концентрический Ø 400 х 200	2	30,0
9.	То же	То же Ø 800 х 500
10.	ГОСТ 17375-83*	Колено или отвод на 900 Ø 400	4	77,3
11.	ГОСТ 8696-74	Трубы стальные Ø 500 δ = 4 мм		52,66
12.	ГОСТ 8696-74	То же Ø 400 δ = 4 мм
13.	ГОСТ 22584-77	Таль ручная грузоподъемностью 2т, ТЭ2-531	1	396
14.	Забайкальский завод ГОСТ 7890-73	Кран подвесной грузоподъемностью 5т	2	1790
15.	ГОСТ 17378-83	Тройник 400х500	4	61,7
16.	Фирма «ЭКОТОН» г. Харьков ТУ 4859-003-41901146-99	Механизированная решетка СУ/СУЭ	1
17.	ЭХО-Р-02	Ультразвуковой расходомер Ø 400	1
