55.Расчёт рабочего оборудования одноковшового экскаватора.

Для одноковшовых экскаваторов можно найти лишь общий характер траекторий резания и практические границы их области. Внутри этой области траектории резания могут быть разными в зависимости от производственных условий .Определённо могут быть очерчены только предельные кинематические положения точек режущей части ковша . Следовательно, для отыскания наиболее невыгодных –расчётных - условий нагружения нужно определять нагрузки для большого числа частных положений ковша. Например скорость резания прямой лопатой можно выразить неравенством:

Где -скорость поступательного напорного движения рукояти;

-скорость режущих кромок о вращательном движении вокруг оси напорного вала.

Векторы скоростей А и В связаны зависимостями:

Аналогично определяют зависимости между скоростями подъёма, точек подвески, режущих кромок , вращения рукояти с ковшом и требуемой скоростью напора.

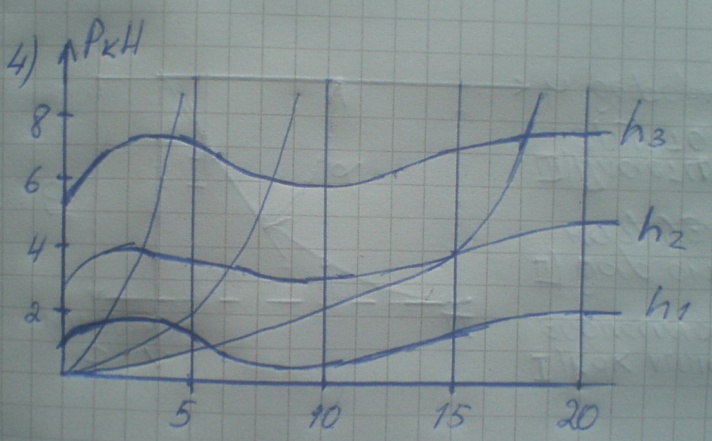

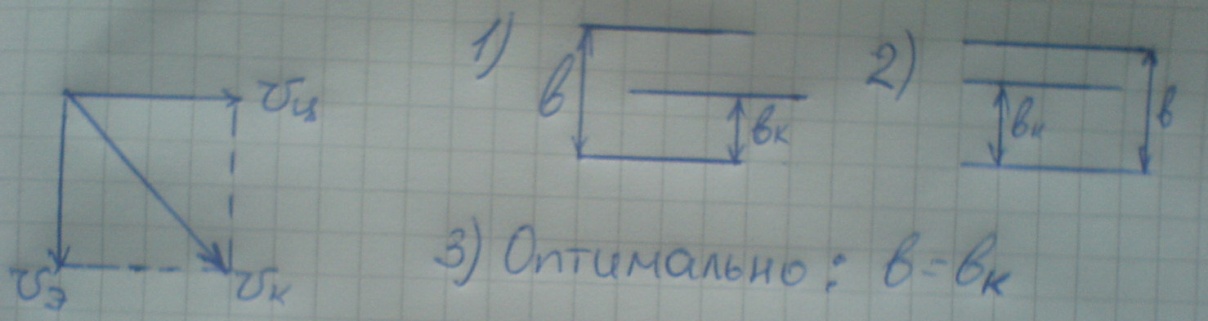

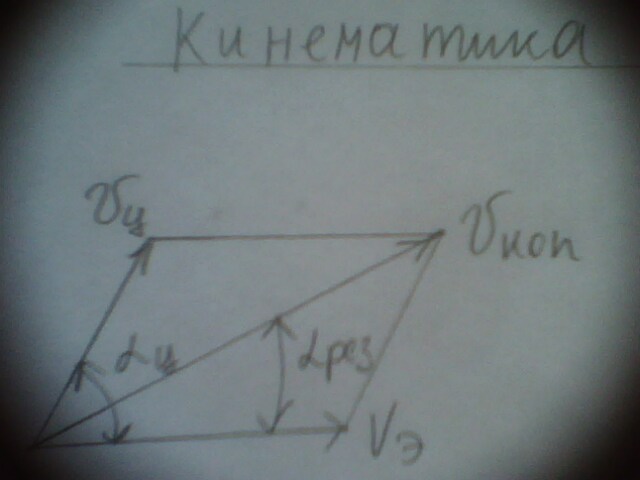

56.Расчетная схема цепных траншейных экскаваторов. Выбор рабочих скоростей

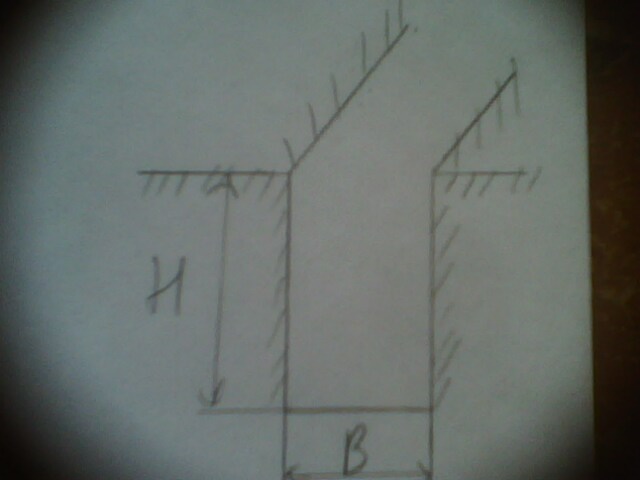

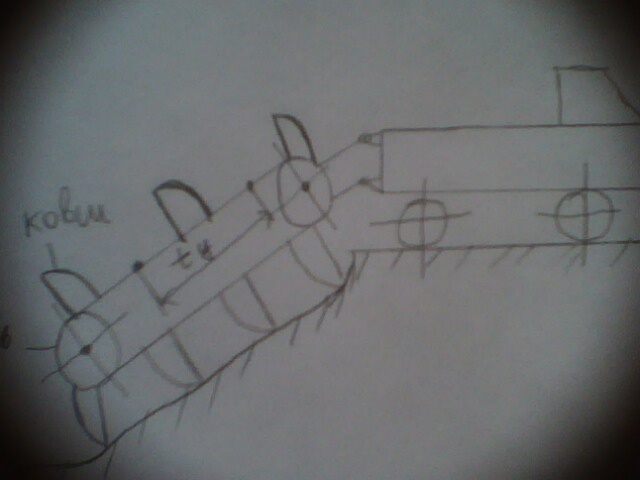

Многоковшовшые траншейные экскаваторы(ЭТЦ)- это земляная машина рабочим органом которй является ковшовая цепь.Она движется в вертикальной плоскости, которая совпадает с направлением перемещения экскаватора .Основной рабочий орган-ковш. Для узких траншей – скребки, в мерзлых грунтах – цепи с зубьями.Область применения – глубокие траншеи для газо, нефте, водопроводов, для ленточных фундаментов.Основные узлы: натяжное колесо,рама, вал со звездочкой.Длина цепи 2,4 – 2,8 глубины копания.Вместимость ковша q=16,7 П/n ; n – число ковшей(20 - 40). Приводной вал звездочки – турасный вал.Для получения откосов применяют шнеки или спец. цепи .Отвальное устройство- ленточные конвейеры, скребковые цепные конвейры, метатели.Для обеспечения работы процесса предусмотрено бесступенчатое регулирование скорости за счет гидроходоуменшителя.Трансмиссия: механизима копания, пермещения экскаватора, подьема и опускания рабочего органа.
