2. Вимоги до оформлення курсового проекту

2.1. Загальні вимоги

Оформлення розрахунково-пояснювальної записки та графічної частини курсового проекту повинно відповідати вимогам "Єдиної системи конструкторської документації" (ЄСКД) та стандартів.

Розрахунково-пояснювальну записку та додатки оформляють на одному боці аркуша білого паперу формату А4 (210 мм × 297 мм) машинним (за допомогою комп'ютерної техніки) способом.

За допомогою комп'ютера для оформлення матеріалів курсового проекту використовують текстовий редактор Microsoft Word, шрифт Times New Roman, розмір 14 пт, звичайний, з полуторним міжрядковим інтервалом. На сторінці повинно розміщуватись 28-30 рядків по 57-60 знаків у кожному.

Незалежно від способу оформлення слід дотримуватись одного кольору (як правило чорного), рівномірної щільності, контрастності і чіткості зображення тексту документа.

Кожен аркуш розрахунково-пояснювальної записки (за виключенням титульної сторінки, бланка завдання та додатків) повинен мати рамку чорного кольору, виконану типографським способом. Рамку наносять суцільною основною лінією на відстані 2,0 см від лівого зрізу аркуша і 0,5 см від решти зрізів.

Налаштування параметрів сторінки: Файл  Параметри сторінки  Поля: верхнє – 0,5 см, ліве – 2,0 см, нижнє – 0,5 см, праве – 0,5 см  Ок.

Побудова рамки: Формат  Межі й заливка  Сторінка  Рамка  Параметри  Відносно: тексту  Ок  Ок.

Від рамки до тексту на початку рядка слід залишати 0,5 см, а в кінці рядка - не менше 0,3 см. Відстань від верхнього або нижнього рядка тексту відповідно до верхньої або нижньої рамки повинна бути не менше 1,0 см.

Абзаци в тексті починають відступом, який дорівнює 1,25 або 1,27 см.

Основні написи. Всі документи курсового проекту (за виключенням титульної сторінки, бланка завдання та додатків) повинні мати основні написи, які виконують у відповідності з вимогами ГОСТ 2.104 – 68.

На аркушах формату А4 основні написи розміщують уздовж короткої сторони аркуша. Основні написи розрахунково-пояснювальної записки є двох видів: для першого аркуша розділів (рис. 2.1) та для наступних аркушів (рис. 2.2).

Основні написи на аркушах графічної частини курсового проекту (формат А1) розміщують у правому нижньому куті (рис. 2.3).

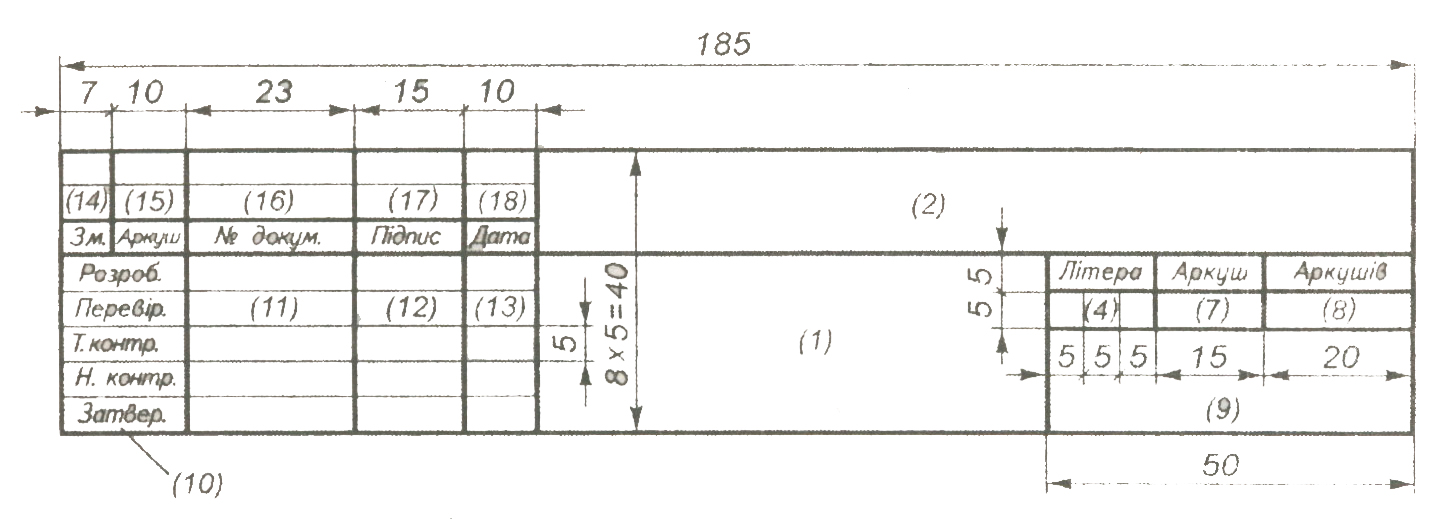

Рис. 2.1 – Основний напис для пояснювальної записки (перший аркуш розділу)

Рис. 2.2 – Основний напис для проміжних аркушів пояснювальної записки

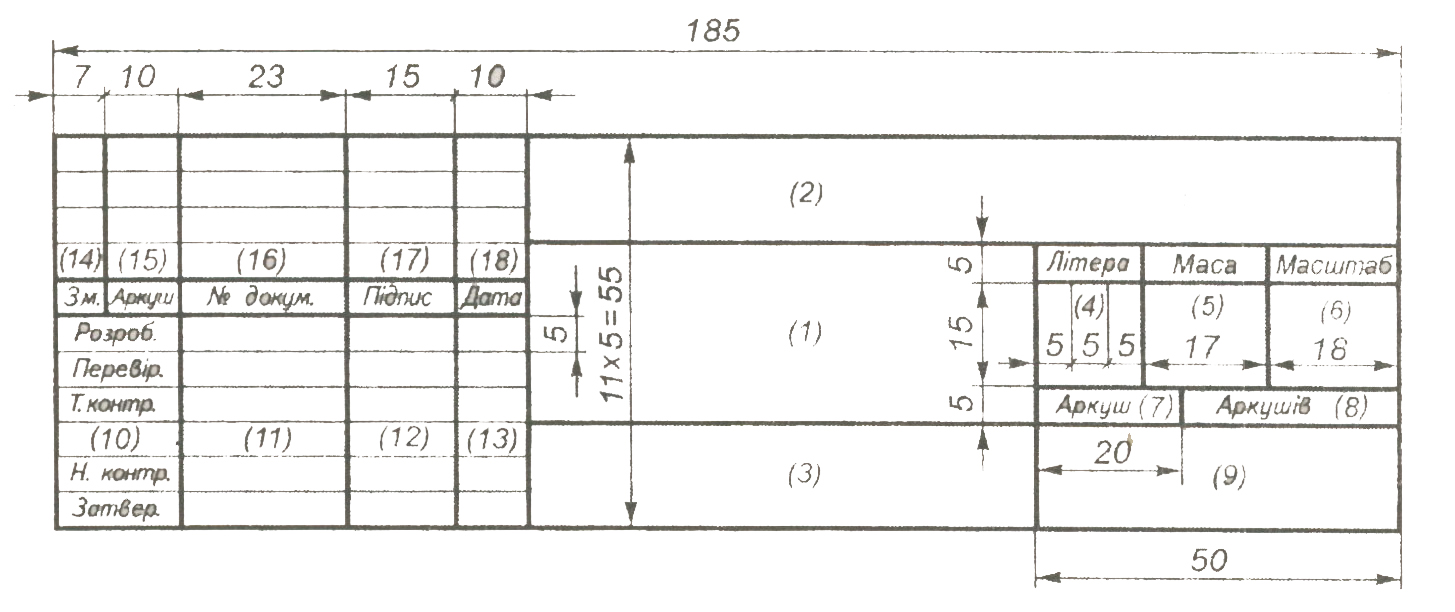

Рис. 2.3 – Основний напис для креслень графічної частини

У графах основних написів зазначають:

1 - назву документа (розділу розрахунково-пояснювальної записки);

2 - позначення документа (КП ПЗ, номер розділу, підрозділу, пункту, наприклад, КП ПЗ 003.002.001);

3 - позначення матеріалу деталі;

4 - літеру, яку присвоєно даному документу (учбовим документам літеру не присвоюють, тому графу не заповнюють);

5 - масу виробу;

6 - масштаб;

7 - порядковий номер аркуша;

8 - загальну кількість аркушів документа (розділу);

9 - індекс учбового закладу та учбової групи;

10 - характер роботи, що виконується особами, які підписують документ;

11 - прізвища осіб, які підписали документ;

12 - підписи осіб, прізвища, які зазначені у графі 11;

13 - дату підписання документа. Згідно ДСТУ 3008 – 95 запис дати слід оформлювати так: 2004.06.27, або 04.06.27 (рік, місяць, число);

14-18 - зміни, які вносяться у документ.
