11. Номенклатура карт.
Номенклатура карт – система разграфки и обозначения топографических планов и карт. В основу номенклатуры карт положена международная разграфка листов карты масштаба 1:1000000. Лист карты этого масштаба занимает 4о по широте и 6о по долготе. При делении поверхности земного шара параллелями от экватора через 4о получаются ряды, которые обозначаются заглавными буквами латинского алфавита от A до V, начиная от экватора к северу и югу. А при делении меридианами через 6о образуются колонны, которые нумеруются арабскими цифрами, начиная от меридиана с долготой 180о в направлении с запада на восток. Лист карты масштаба 1:1000000 делится на 144 листа карты масштаба 1:100000, обозначаемых цифрами 1,2,3,…144. Лист карты масштаба 1:100000 делится на 4 листа масштаба 1:50000, которые обозначаются заглавными буквами русского алфавита А,Б,В,Г. Лист карты масштаба 1:50000 делится на 4 листа карты масштаба 1:25000, которые обозначаются малыми буквами русского алфавита а,б,в,г. Лист карты масштаба 1:25000 делится на 4 листа карты масштаба 1:10000, и обозначается цифрами 1,2,3,4.

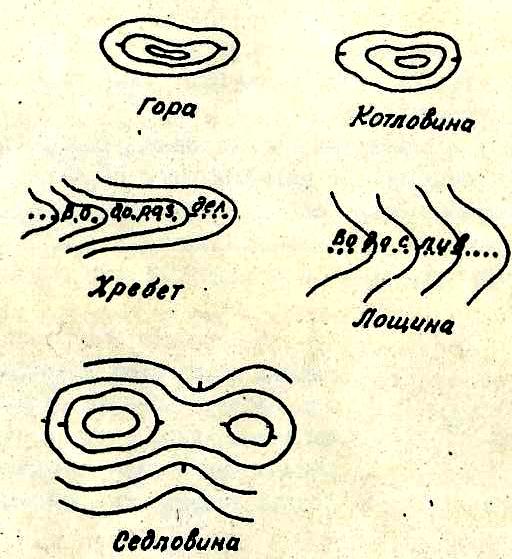

12. Формы рельефа и их изображение горизонталями.
Рельеф местности – совокупность неровностей земной поверхности.
Горизонталь – замкнутая кривая линия, изображающая геометрическое место точек с одинаковой высотой.
Высота сечения рельефа – превышение между соседними горизонталями.
Гора (холм, сопка) – выпуклая форма рельефа. Основание горы называется подошвой, а наивысшая точка – вершиной.
Котловина (впадина) – вогнутая форма рельефа. Замкнутое понижение. Самую низкую точку котловины называют дном.
Хребет – выпуклая форма рельефа, постепенно понижающаяся в одном направлении. По хребту перпендикулярно наибольшей кривизне горизонталей проходит водораздельная линия.
Лощина – вогнутая форма рельефа, постепенно понижающаяся в одном направлении. По дну лощины перпендикулярно наибольшей кривизне горизонталей проходит линия водослива (тальвег).
Седловина – переходная форма рельефа. Располагается между двумя горами и двумя лощинами. К центральной точке седловины подходят водораздельные линии, и от неё начинаются водосливные линии.
Для облегчения определения направления скатов на некоторых горизонталях проводят короткие чёрточки, называемые бергштрихами. Надписи высот горизонталей делают таким образом, чтобы основания цифр были направлены в сторону понижения местности.
13. Способы измерения площадей на плане.
Площади интересующих участков земной поверхности могут быть измерены по карте или плану с помощью аналитических, графических или механических методов.
Графический – участок на карте разбивается на ряд элементарных геометрических фигур, и по результатам измерения элементов фигур вычисляется площадь каждой из них. Сумма площадей всех фигур равна площади данного участка.
Аналитический – основана на определении плоских координат вершин замкнутого многоугольника.
Механический – площадь участка измеряется с помощью планиметра. При их использовании осуществляется считывание и фиксация положения контура в начале перемещения измерительного элемента и в конце, что позволяет площадь участка определить по формуле
S= µ (U2-U1),
где µ - цена деления измерительного устройства планиметра, U2-U1 – разность отсчетов.
