Вопрос 33. Опознавательные признаки корветов (типы корветов, стоящих на вооружении сша)
Опознавательные признаки корветов
Малые размеры обороны (водоизмещение 0,5-3 тыс. т, длина 50-130 м)
Высокая скорость: 30 узлов и более
В задней части корабля – противолодочное вооружение (напр., глубинные бомбы)
Опознавательные признаки американских LCS
Размеры относительно велики (водоизмещение 2,8-3 тыс. т, длина 115-127 м)
Высокая скорость: 44-47 узлов
В задней части корабля – вертолётная площадка (2 вертолёта SH-60 Seahawk)
Нет шахтных пусковых установок ракет, только 1 палубная установка (RIM-116 RAM или SeaRAM CIWS), артиллерийское вооружение и пулемёты

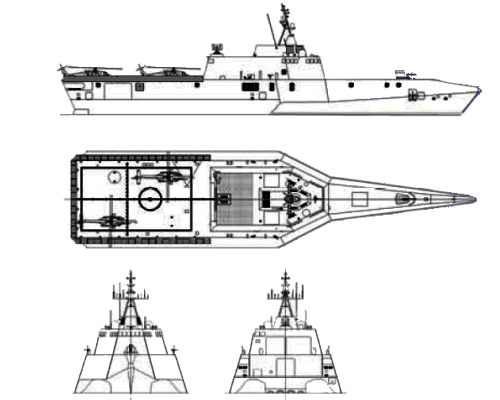

LCS типа «Independence» выполнены как тримаран и имеют характерную форму:
Корвет – малый корабль противолодочной с ракетным, противолодочным вооружением и (реже) вертолётом
Цели: противолодочная и противовоздушная оборона морских соединений (втч конвоев), поддержка десантов и прочих сухопутных операций в прибрежной полосе
В России аналоги: малые противолодочные корабли и малые ракетные корабли. Официально корветы – только проект 20380 «Стерегущий» (построено 2, заложено 4)
В США корветы не выделяются, но есть новые «Littoral Combat Ships» – высокоскоростные (47 узлов) корабли для обороны побережья и поддержки десантов (но они больше по размерам обычных корветов, не имеют противолодочного вооружения, зато имеют 2 вертолёта)
Построено по 1 кораблю 2 типов («Freedom» и «Independence»), заказ размещён на 10 судов обоих типов
Цели LCS: поддержка сухопутных операций в прибрежной полосе, оборона побережья
|
LCS Freedom |
LCS Independence |
Водоизмещение, тыс. т |
3 |
2,8 |
Длина, м |
115 |
127 |
Силовая установка |
2 ГТД Rolls-Royce MT30 |
2 ГТД MTU Friedriechshafen |
Максимальная скорость, узлов |
47 |
44 |
Дальность, тыс. км |
6,5 |
6,9 |
Экипаж, чел. |
15-75 |
40-75 |
Вертолёты |
2 SH-60 Seahawk |
2 SH-60 Seahawk |
БПЛА |
MQ-8 Fire Scout |
MQ-8 Fire Scout |
Противовоздушные ракеты |
RIM-116 RAM |
SeaRAM CIWS (улучшенный RIM-116 RAM) |
Артиллерия и пулемёты |
Mk. 110 (57-мм |
Mk. 110 (57-мм |
2 Mk. 44 Bushmaster II (30 мм) |
2 Mk. 44 Bushmaster II (30 мм) |
|
4 пулемёта (13 мм) |
4 пулемёта (13 мм) |
Вопрос 34. Опознавательные признаки тральщиков (типы тральщиков, стоящих на вооружении сша)
Опознавательные признаки тральщиков
Малые размеры (водоизмещение до 1,5 тыс. т, длина до 70 м)
Нет мощного вооружения (пусковых установок ракет, артиллерийских установок, вертолётных площадок), только пулемёты
Низкая скорость (до 14 узлов)
Сзади – краны для тралов
Классификация минно-тральных сил
Минный заградитель (minelayer) – выведены из флота США, закладка мин с самолётов или неспециализированных судов (напр., в виде торпед)
Тральщик (minesweeper) – корабль специального назначения, задачей которого является поиск, обнаружение и уничтожение морских мин и проводка кораблей через минные заграждения
Контактные (цепи и ножи), акустические, электромагнитные (соленоидные) тралы
Малые размеры, малая осадка, низкая скорость, требуется размагничивание и звукоизоляция винтов, максимальное применение неметаллических материалов
Тральщик-искатель (minehunter) – уничтожает отдельные мины подрывными зарядами. Заменяют традиционные тральщики в настоящее время
Mine Countermeasures Ship – универсальный корабль (Sweeper + Hunter). Единственный тип тральщиков, оставшийся в ВМФ США (тип «Avenger»)
Прорыватель минных заграждений – судно повышенной живучести, предназначавшееся для обеспечения прорыва кораблей через минные заграждения путем уничтожения мин (контактные – своим корпусом, неконтактные – воздействием магнитных, акустических, гидродинамических полей). С начала 70-х гг. в составе ВМФ не числятся.
По водоизмещению, мореходности и вооружению делятся на
Морские тральщики (водоизмещение 660-1300 т)
Базовые (250-600 т)
Рейдовые (100-250 т)
Речные (<100 т)

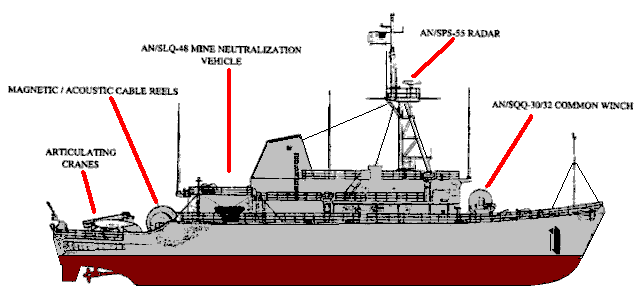

В составе ВМФ США остались только 14 универсальных кораблей (Mine Countermeasures Ship) класса «Avenger»
Строятся с 1987 г., базируются в Сан-Диего, Сасебо и Манаме
Водоизмещение 1300 т, длина 68 м, макс. скорость 14 узлов, экипаж 84 чел., 2 13-мм пулемёта, тральное оборудование
AN/SLQ-38 – механический трал
AN/SLQ-37 – магнитный и акустический трал
AN/SLQ-48 – оборудование по нейтрализации мин
AN/SQQ-32 – сонар
AN/SQQ-30 – сонар с переменной глубиной обнаружения
