33. Защитное заземление

Защитное заземление выполняется путем преднамеренного электрического соединения не токоведущих частей электроустановке (корпусов оборудования) с землей или ее эквивалентами. Защитное заземление нормируется ГОСТ 12.1.030-81 «Электробезопасность, защитное заземление и зануление». Принцип действия защитного заземления заключается в снижении до безопасного значения напряжения прикосновения и шагов, возникающих при замыкании фазы на корпусе. Это достигается путем уменьшения потенциала заземленного оборудования в силу малого значении сопротивления заземляющего устройства. Согласно ГОСТ заземление должно быть меньше или равно 4Ом. Заземляющее устройство это – совокупность проводников непосредственно соприкасающихся с землей и соединительных проводов, соединяющих отдельные заземлители и корпус электрооборудования, подлежащих заземлению. Эти заземлители бывают естественными и искусственными. В качестве естественных заземлителей применяют железобетонный фундамент здания, который должен иметь непрерывную электрическую цепь по металлу. В качестве искусственных заземлителей применяют стальной прокат. Это трубы, уголки, рельсы, длинной 2.5-3 метра. Вбиваются в землю и соединяются листом стали.

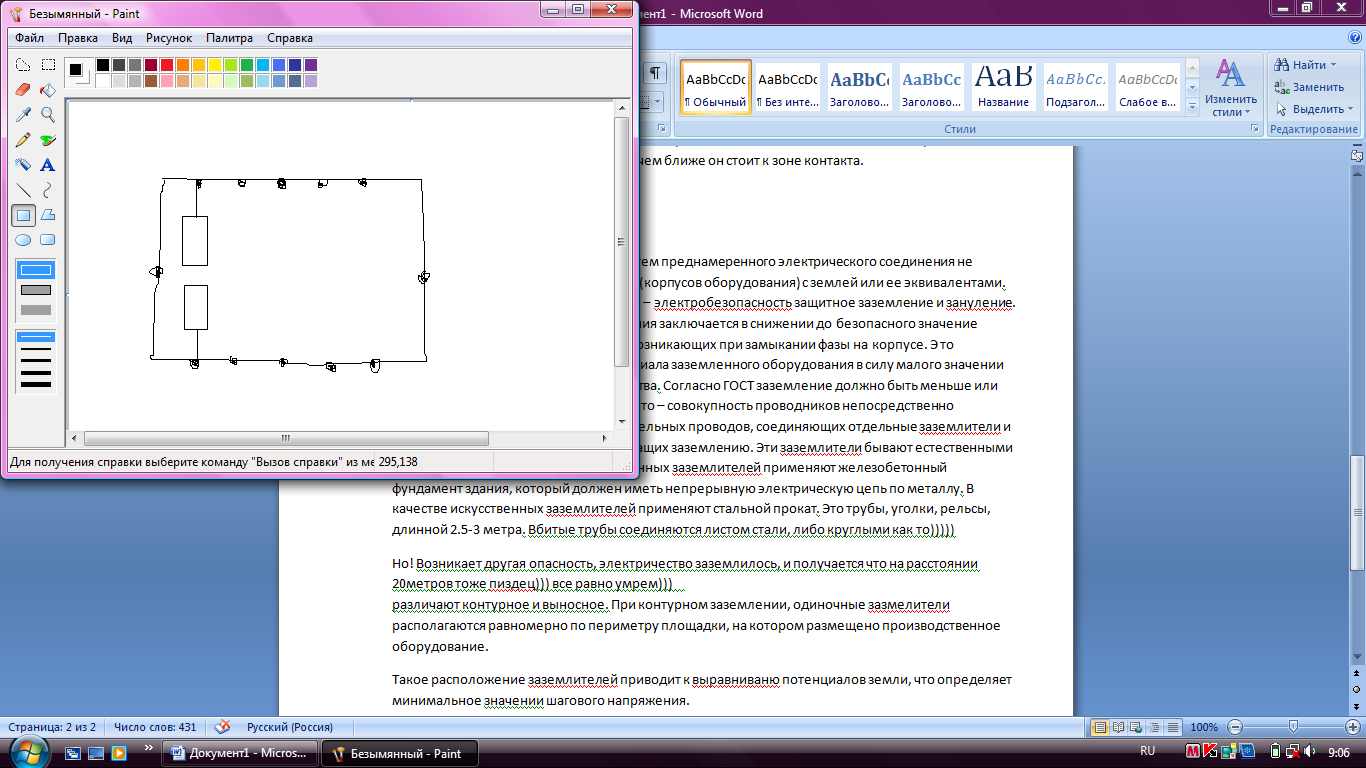

Заземление различают контурное и выносное. При контурном одиночные зазмелители располагаются равномерно по периметру площадки, на котором размещено производственное оборудование. Т акое расположение заземлителей приводит к выравниванию потенциалов земли, что определяет минимальное значении шагового напряжения

Выносное заземление размещается вне площадки, где располагается производственное оборудование.

34. Защитное зануление.

Защитное зануление состоит в соединении корпусов оборудования, которое может оказаться под напряжением с нулевым проводом с помощью металлических проводников. Если в заземлении соединяем корпус с землей, то зануление –корпус соединяем с нулевым проводом.

Принцип действия зануления заключается в превращении пробоя на корпус в однофазное короткое замыкание. При пробое на корпус в цепи короткого замыкания возникает большой ток, в результате чего оборудование быстро отключается автоматическими устройствами, реагирующими на ток короткого замыкания.

35. Защитное отключение.

Защитное отключение – система быстродействующей защиты, автоматически отключающая электроустановку при возникновении в ней опасности поражения человека электрическим током. Различают системы защитного отключения, реагирующие на напряжение корпуса относительно земли. Эти устройства устраняют опасность поражения током в случае появлении на оборудовании опасного напряжения. Принцип действия заключается в отключении от сети установки, если напряжение на корпусе относительно земли окажется выше некоторого заданного значения, при котором прикосновение к оборудованию становится опасным. Защитное отключение, реагирующее на изменение сопротивления фазы относительно земли: в этих устройствах сопротивление изоляции проводов оценивается величиной постоянного тока, проходящего через эти сопротивления и получаемого от постоянного источника. При снижении сопротивления изоляции проводов ниже определенного значения возрастает постоянный ток, вызывающий отключение питания сети.
