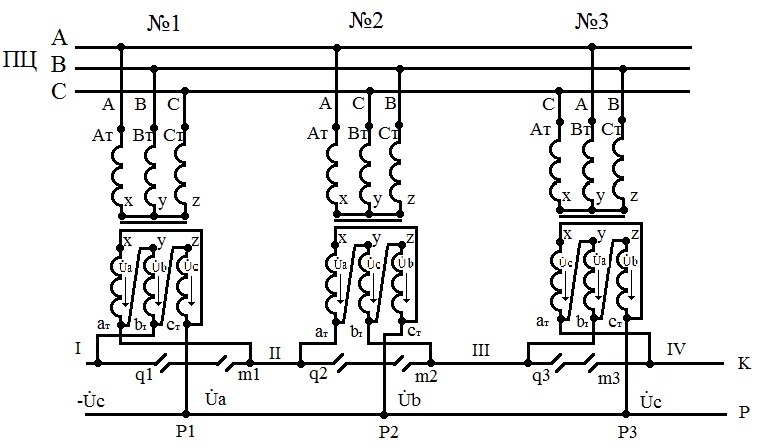

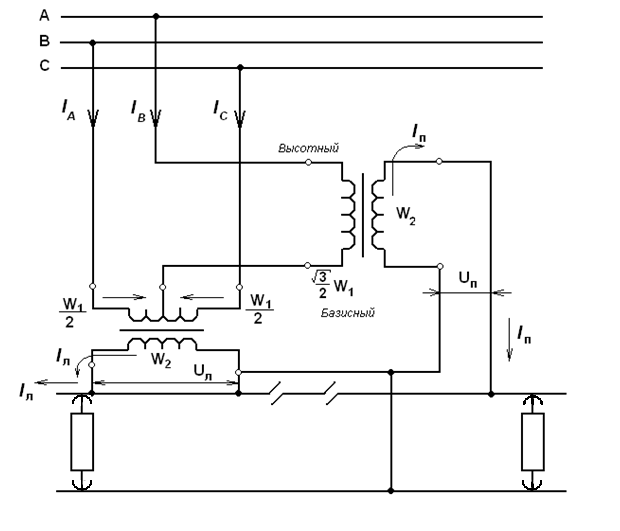

Симметрирующиее присоединение трансформаторов со схемой соединений y/∆-II трех подстанций к общей питающей линии при одностороннем питании подстанции. (Иванов Алексей э-4-261)
Регулирование напряжения в тяговых сетях.
Система
2
25
кВ.
Практическое занятие № 11
Выбор компенсирующего устройства для сетей 10 кВ или 0,4 кВ
Лабораторное занятие № 5
Исследование влияния компенсирующего устройства в сетях 10 кВ или 0,4 кВ
Тема 3.5. Посты секционирования,
пункты параллельного соединения, пункты группировки

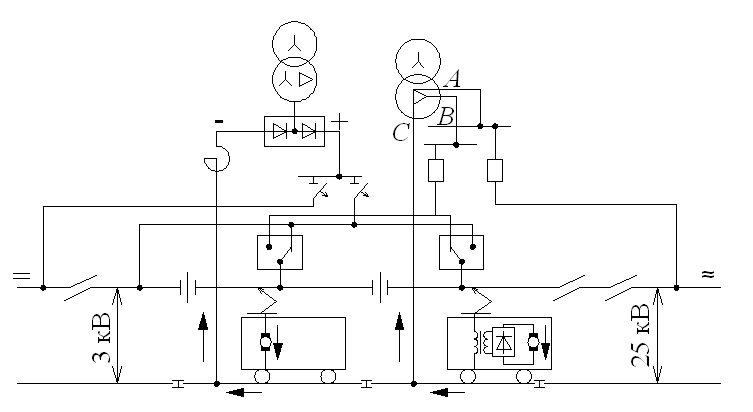

Назначение, устройство, схемы, конструктивное выполнение постов секционирования постоянного и переменного тока, пунктов параллельного соединения, пунктов группировки станций стыкования постоянного и переменного тока: назначение, устройство, схемы.
Секционирование - это разделение контактной сети на отдельные секции, которые электрически не связаны друг с другом, но могут быть соединены секционными разъединителями. Секционирование повышает надёжность работы контактной сети, делает удобным её обслуживание при эксплуатации. Любую секцию контактной сети можно отключить для производства ремонтных работ без прекращения движения поездов на остальных секциях.
Секционирование бывает продольное и поперечное.
При продольном секционировании контактную сеть станции отделяют от контактной сети перегона (разъединители А, Б, В, Г) и они образуют отдельные секции. При продольном секционировании устраивают изолирующие сопряжения анкерных участков (воздушные промежутки) и устанавливают в местах сопряжения продольные секционные разъединители, обозначаемые большими буквами русского алфавита.
Поперечным секционированием называется электрическое отделение контактной сети одной группы путей от другой на станциях или отделение контактной сети одного главного пути от другого на двухпутных участках как на станциях, так и на перегонах. Поперечное секционирование осуществляют секционными изоляторами СИ. Для соединения секций между собой устанавливают секционные разъединители, обозначаемые на схемах буквой П (поперечный) с цифрами, указывающими какие секции (или пути) соединяют данным разъединителем.
На крупных станциях главные пути выделяют в отдельные секции, а остальные секционируют по паркам или подразделяют на группы, что позволяет проводить работы на сети со снятием напряжения, не прекращая поездной работы станции.
Напряжение в контактную сеть подаётся по питающим линиям (кабельным или воздушным) от тяговых подстанций, число которых зависит от числа главных путей, путевого развития станции и места расположения подстанции. При расположении её в середине станции каждая секция контактной сети перегона получает питание по своей питающей линии, а пути станции – по одному и более фидерам. Разъединители, устанавливаемые на питающих линиях (фидерах), обозначают буквой Ф.
Схема питания и секционирования контактной сети на двухпутном участке, электрифицированном на постоянном токе
Схема стр.176
На дорогах переменного тока для избежания междуфазного к.з. при проходе токоприёмника в одной изгорловин станций устраивают нейтральную вставку НВ. Разъединители на фидерах нормально включены, продольные разъединители А, Б, В, Г разомкнуты, чем обеспечивается независимое питание секций и их защита.
Схема питания и секционирования контактной сети на двухпутном участке, электрифицированном на переменном токе
Схема стр.176
Переключения секционных и фидерных разъединителей производят с помощью ручного или электродвигательного (моторного) привода.
Посты секционирования (ПС) устанавливают посередине между тяговыми подстанциями в местах раздела секций. Они обеспечивают защиту контактной сети от токов перегрузки и к.з. и соединяют электрически контактную сеть двухпутного и многопутного участков.
Принципиальная схема поста секционирования двухпутного участка: 1 – общая шина; 2 – отключающий аппарат; 3 – разъединитель
|
На ПС установлены выключатели: быстродействующие автоматические при постоянном токе и масляные при переменном. Каждую секцию контактной сети подключают к общей шине через выключатели, которые обеспечивают отключение токов, превышающих уставку выключателя, лишь при условии прохождения тока в одном определённом направлении. При к.з. на одной из секций ток пойдёт на эту секцию через выключатель от общей шины, что вызовет его отключение, по остальным же секциям направление тока будет к общей шине и выключатели останутся включёнными. При восстановлении напряжения в контактной сети со стороны тяговой подстанции включение выключателей происходит автоматически или по телеуправлению. |
Количество выключателей, устанавливаемых на посту секционирования, зависит от числа секций.

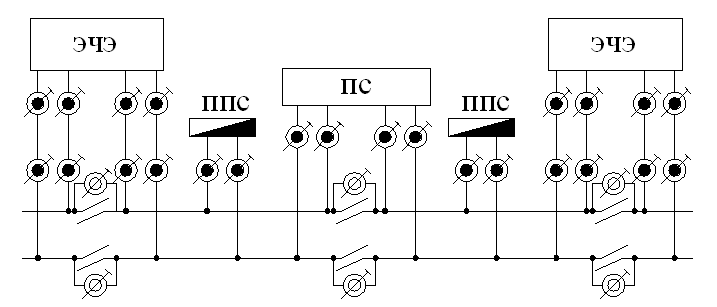

Пункты параллельного соединения (ППС) предназначены для дополнительного параллельного соединения контактной сети между подстанцией и постом секционирования в одном или двух местах без продольного секционирования. Этим обеспечивается снижение потерь электроэнергии и повышение напряжения в контактной сети. ППС у тяговой подстанции позволяют снизить рабочие токи на каждый выключатель подстанции благодаря выравниванию токов нагрузки, и этим самым достигают улучшения условий защиты от токов к.з.
Параллельное соединение контактной сети при постоянном токе выполняют быстродействующим выключателем. Он же выполняет функцию защиты: при к.з. на одной из секций контактной сети срабатывает реле напряжения и отключает выключатель ППС, соединяющий секции. При появлении напряжения в контактной сети обоих путей быстродействующий выключатель включатся. |
Принципиальная схема пункта параллельного соединения двухпутного участка постоянного тока: 1 – реле контроля напряжения; 2 – разъединители; 3 – быстродействующий выключатель; 4 – реле напряжения |
На линиях переменного тока ППС комплектуют масляными выключателями, а реле напряжения подключают через понижающие трансформаторы напряжения.
Автотрансформаторные пункты питания (АТП) применяют в системе электроснабжения 2 × 25 кВ. Установленный на них специальный автотрансформатор АОННЖ мощностью 10 или 16 МВ·А имеет две обмотки:
последовательную ПО, подключённую выводом А к питающему проводу, и общую ОО, подключённую выводом Б к контактной подвеске. Объединённый вывод З этих обмоток подключён к средней точке путевого дроссельного трансформатора (ДТ). Автотрансформаторы снабжены устройством РПН, позволяющим производить режимное изменение позиций с диспетчерского пункта при необходимости повышения напряжения в контактной сети. |
Схема автотрансформаторного пункта: 1 – питающий провод; 2 – контактная подвеска; 3 - рельсы |
Присоединение автотрансформаторов к тяговой сети осуществляется через двухполюсные разъединители Р1 и Р2 с моторными приводами. В одном автотрансформаторном пункте устанавливают два автотрансформатора – по одному на каждый путь. Контактная подвеска у автотрансформаторных пунктов не секционируется, а в рассечки питающих проводов установлены дополнительные секционные разъединители (Рп1, Рп2, Рп3, Рп4). Разъединитель Рш с моторным приводом позволяет производить подключение одного из трансформаторов взамен другого.
Посты секционирования при системе электроснабжения 2 × 25 кВ, в отличие от системы 25 кВ, имеют две шины: контактной сети и питающего провода.
