6) Количественное определение информации. Энтропия и производительность дискретного источника сообщения
Количество информации
,
содержащееся в символе аi,
выбираемом из ансамбля
(
),
где k - объем алфавита, с вероятностью
,
причем
,
определяется
по формуле:
I(ai)=-log2P(ai).
Основание логарифма может быть произвольным, оно определяет лишь систему единиц измерения количества информации. Информация измеряется в двоичных единицах (битах). Одна двоичная единица информации – это количество информации, содержащейся в одном из двух выбираемых с равной вероятностью символов.
Энтропия источника независимых сообщений - среднее количество информации H(A), приходящейся на один символ выдаваемых дискретным источником независимых сообщений с объемом алфавита К, можно найти как математическое ожидание случайной дискретной величины I(ai), определяющей количество информации, содержащейся в одном случайно выбранном символе аi:
.Если
в единицу времени источник выдает в
среднем Vu
символов (скорость источника Vu)
, то среднее количество информации,
создаваемой источником в единицу времени
Н(А)= Vu
Н(А) =
где
Тср
- средняя длительность одного символа.
Характеристику Н(А) называют
производительностью дискретного
источника. Источник называют стационарным,
если описывающие его вероятностные
характеристики не меняются во времени.
Свойства энтропии:
Энтропия является непрерывной или дискретной, неотрицательной функцией P(ai)
Энтропия = 0 тогда и только тогда, когда вероятность одного из состояний источника равна1
Энтропия максимальна, когда все состояния источника равновероятны, т.е. P(a1)= P(a2)= P(ai)=1/к
Энтропия сложного сигнала полученного объединением двух независимых сигналов равна сумме этих энтропий.
Причинами избыточности являются:
неравные вероятности появления знаков (символов) на выходе источника
наличие вероятностных связей между символами.
В теории вероятности доказывается, что при заданном числе возможных состояний, энтропия максимальна при равном распределении вероятностей р1=р2=…=рк=1/к.
Для двоичного источника без памяти, когда к=2, энтропия максимальна при р(а1)=р(а2)=0.5 и равна log22=1 бит.

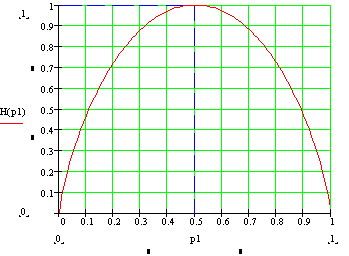

Зависимость энергии этого источника от р(а1)=1-р(а2) показана на рис. 1.
При р2=0 р1=1 ,а при р2=1 р1=0.
Энергия Н при этих значениях равна 0.
7) Помехи и искажения
Под помехой понимается воздействие накладываемое на сигнал, т.е. помеха это нежелательное изменение сигнала. Шум - случайная помеха. Помехи разнообразны как по своему происхождению так и по физическим свойствам. В радио каналах наиболее распространены атмосферные помехи от грозовых разрядов. Индустриальные помехи возникают из-за резкого изменения тока в цепях электроустройств. В проводных каналах основным видом помех являются импульсные шумы и прерывание связи. Когда помеха влияет на сигнал в виде x = s + n, такая помеха наз. аддитивной. Если же помеха
x = µ(t) s, то называется мультипликативной, n - шум,
µ(t) - случайный процесс. В реальных каналах имеют место обе помехи:
x = µ(t) s + n. Аддитивные делятся:
флуктуационные или гладкие
( распределённые по частоте или времени)
сосредоточенные по частоте (гармонические)
сосредоточенные по времени (импульсные).
Флуктуационный
– это непрерывный во времени с гаусовским
распределением, мгновенным значениям
и нулевым математическим ожиданием.
Энергетический спектр такой помехи n0
в пределах анализируемой полосы частот
Δf
полагают равномерным (помеха типа белого
шума) Часто такую помеху полагают
стационарной и эргодической. Гармоническая
– это аддитивная помеха, энергетический
спектр которой сосредоточен в сравнительно
узкой полосе частот сопоставимой или
даже более узкой, чем полоса сигнала.
Импульсная-
это аддитивная
помеха представляющая собой
последовательность импульсов, возбуждаемых
кратковременным ЭДС апериодического
или колебательного характера. Шум
представляет собой случайную помеху.
Источниками шума в электрических цепях
могут быть флуктуация тока из-за
дискретной природы носителей зарядов
(электроны, дырки, ионы) - это “дробовой
эффект” Наиболее распространенной
причиной распространение шума является
флуктуации из-за теплового движения
носителей заряда в проводнике вызывающие
случайную разность потенциалов на его
концах. Квадрат эффективного напряжения
теплового шума определяется формулой
Найквиста:
T-абсолютная температура которая имеет сопротивление R, Δf - полоса частот,
В реальном канале сигнал при передачи искажается и сообщение воспроизводится с некоторой ошибкой. Причинами ошибок являются искажения вносимые самим каналом и помехи. Частотные и временные характеристики канала определяют так называемые линейные искажения. Канал может вносить и нелинейные искажения обусловленные нелинейностью его звеньев. Линейные и нелинейные искажения обусловлены известными характеристиками каналов и в принципе могут быть устранены путем соответствующей коррекции. Помехи заранее известны и не могут быть полностью устранены.
