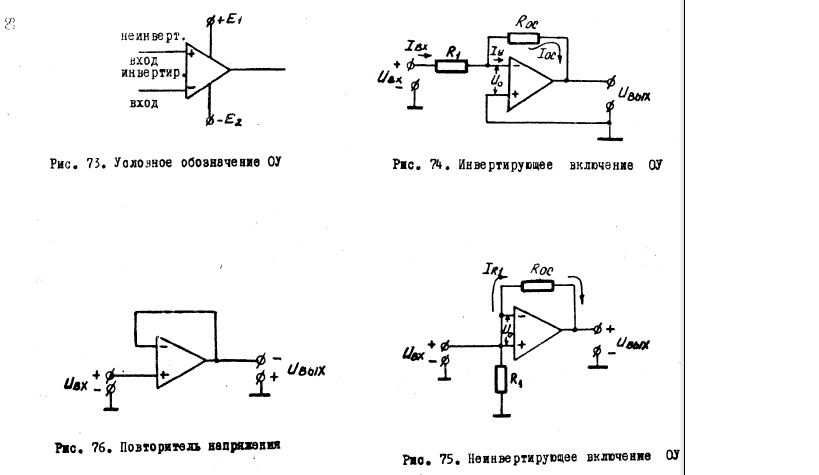

33 Схемы включения упт.

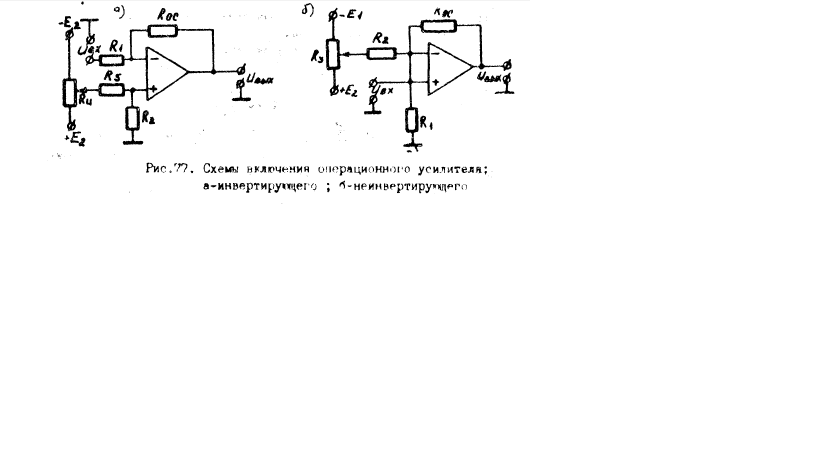

34 Схемы внешней настройки нуля упт.

35 Повторитель на оу.

На рис. 7 представлен повторитель, подобный эммитерному, на основе операционного усилителя. Он представляет собой не что иное, как неинвертирующий усилитель, в котором сопротивление резистора R₁ равно бесконечности, а сопротивление резистора R₂ - нулю (коэффициент усиления = 1). Существуют специальные операционные усилители, предназначенные для использования только в качестве повторителей, они обладают улучшенными характеристиками (в основном более высоким быстродействием), примером такого операционного усилителя является схема типа LM310 или OPA633, а также схемы упрощенного типа, например схема типа TL068 (она выпускается в транзисторном корпусе с тремя выводами).

Усилитель с единичным коэффициентом усиления называют иногда буфером, так как он обладает изолирующими свойствами (большим входным импедансом и малым выходным).

36 Инвертирующий сумматор на оу.

И нвертирующий сумматор предст. соб.инв. усил. с несколькими ||-ми ветвями на входе: Как правило R резисторов R_i берутся одинаковыми: R_ос=R1=R2=…=R_n<<R_вхОУ. При этом можно считать, что I_вхОУ=0, тогда имеем I_ос=I₁+I₂+…I_n или умножить это выраж-е на R_i получим: U_вых=-(U₁+U₂+…U_n). Для того, чтобы они имели разное усиление, изменяют сопрот-е резисторов R_i: U_вых=-(R_ос/R₁∙U₁+ R_ос/R₂∙U₂ +…+R_ос/R_n∙U_n).

Сумматоры представляют собой функциональные узлы, выполняющиеоперацию сложения чисел.

Инвертирующий сумматор формирует алгебраическую сумму нескольких напряжений и меняет ее знак на противоположный. На рисунке приведена схема инвертирующего сумматора, рассмотрим его работу:

Б удем считать ОУ идеальным (I_вх=0)

Входные сигналы подаются на инвертирующий вход.

U₁=U_in1-I₁*R₁

U₁=U_in2-I₂*R₂

U_out=U₁+I_ос*R_ос

С другой стороны, из условия равенства напряжений на входах ОУ: U₁=-I_вх*R₃, отсюда U₁0 (I_вх бесконечно мал), тогда получим:

I₁=U_in1/R₁

I₂=U_in2/R₂

I_ос=U_out/R_ос

Так как ток через усилитель бесконечно мал, то I_ос=-(I₁+I₂), отсюда:

-U_out/R_ос=U_in1/R₁+U_in2/R₂

U_out=-(U_in1*K₁+U_in2*K₂) ,где

K₁=R_ос/R₁ , K₂=R_ос/R₂ - масштабирующие коэффициенты

В частном случае, если R₁=R₂=R_ос, то K₁=1, K₂=1 и U_out=-(U_in1+U_in2)

При этом для снижения величины токового дрейфа сопротивление R₃ подбирают равным параллельно включенным R_ос , R₁ и R₂.

R₃=R_ос||R₁||R₂ ,т.е. 1/R₃=1/R₁+1/R₂+1/R_ос

37 Интегратор на оу.

И нтегратор. Его схема имеет вид:

При R_вхОУ=∞, I_вхОУ=0, тогда I_к=I_с или U_вх/R=-СdU_вых/dt. Откуда U_вых=-1/RC∫₀^t0U_вхdt+ +U_вых(0). U_вых(0) – U_вых при t=0, т.е. до начала интегрир-ия. Диаграмма работы интегратора.

Пост-ая времени интегрирования τ =R∙С опр-ет наклон линейного уч-ка на диаграмме U_вых, τ =1с^-1 т.е. при R=1 мОм и с=1 мкФ, интегрирование проводится в реальном масштабе времени. Масштаб интегр-я выбирают т.о., чтобы за время интегрирования U_выхОУ не достигало величины U^-_вых. На базе интегр-ра строятся генераторы линейноизменяющегося напряж-я (ГЛИН). Разряд конд-ра С происходит с пост-ой времени τ разряда: τ₀ =С(R+ +R_выхОУ), т.е. большое время.
