Определение расхода воды на собственные нужды н-катионитовой и анионитовой установки

Этот расход воды слагается из следующих величин:

а) расхода воды на промывку (взрыхление) катионитовой за­грузки

где: -интенсивность взрыхления нужды Н-катионитовых фильтров ,

-интенсивность взрыхления нужды анионитовых фильтров ,

-продолжительность взрыхления нужды Н-катионитовых фильтров

-продолжительность взрыхления нужды анионитовых фильтров

б) расхода воды на отмывку катионитовой загрузки от продук­тов регенерации

в) расход воды на приготовление раствора соды:

где: n – количество промывок фильтра;

N – количество фильтров;

С_Р=95%;

ρ_Р=0,95 - плотность соды.

г) расход воды на приготовление 1-1,5%-го раствора кислоты:

где: С_Р=1-1,5%;

ρ_Р=1,50-1,83 - плотность серной кислоты.

Расход воды на собственные нужды:

Q_СН=Q_СОДЫ+Q_КИСЛ+Q_ВЗР^A+ Q_ВЗР^H+ Q_ОТМ^A+ Q_ОТМ^H, м³/сут

Q_СН=32,01+0,7+12,64+9,6+84,24+15,6=154,79 м³/сут

Суммарный расход воды:

Q=Q_СН+ Q_ПОЛ=154,79+20*24=634,79 м³/сут

Количество добавочной воды:

Расчет дегазатора

Удаление свободной углекислоты из воды необходимо при умягчении воды Н-катионированием и при ионитовом способе обессолевания. Для этой цели применяются дегазаторы. Наиболее целесообразны плёночные дегазаторы, загруженные насадкой и оборудованные вентиляторами для принудительной подачи воздуха снизу, т.е. в направлении встречном по отношению к движущейся сверху вниз воде. Насадкой служат керамические кольца Рашига.

1. Содержание углекислоты в подаваемой на дегазацию воде

где: [CO2]исх – содержание свободной углекислоты в исходной воде:

где: [CO2]’исх – содержание свободной углекислоты в исходной воде, [CO₂]’_исх = 9,41мг/л, при рН = 7.1, табл. 69 [3];

– поправка на солесодержание при определении CO₂, = 1.05, при P = 100мг/л, табл. 70 [3];

– поправка на температуру при определении CO2, = 1.12, при t = 5^oC, табл. 71 [3].

Щ – щелочность исходной воды, Щ = 1мг-экв/л.

2. Площадь поперечного сечения дегазатора

где: Po – плотность орошения на 1 м² площади дегазатора, принимаем 60 м³/ч;

Диаметр дегазатора 0,8м.

3. Вентилятор дегазатора должен обеспечить подачу удельного расхода воздуха q = 20 м³ на 1 м³ воды:

Необходимый напор, развиваемый вентилятором, определяется с учетом потерь напора в насадке из колец Рашига, которые принимаются 30 мм вод. ст. на 1 м высоты слоя насадки (равна 3 м), а также величины прочих потерь напора, составляющих 30…40 мм вод ст.

Суммарная потеря напора составляет

где:

Расчёт резервуара обессолеванию воды

1. Объем резервуаров чистой воды определяем по формуле:

где: 3 – трехчасовой расход воды.

Принимаем 1 резервуар чистой воды.

2. Объем одного составит:

Принимаем прямоугольный резервуар из сборного железобетона, со следующими типоразмерами:

Высота 2,0 м

Длина 8 м

Ширина4 м

Емкость 65 м³

2.2.3. Проектирование и расчет сооружений по осветлению, обесцвечиванию и умягчению реагентныи методом

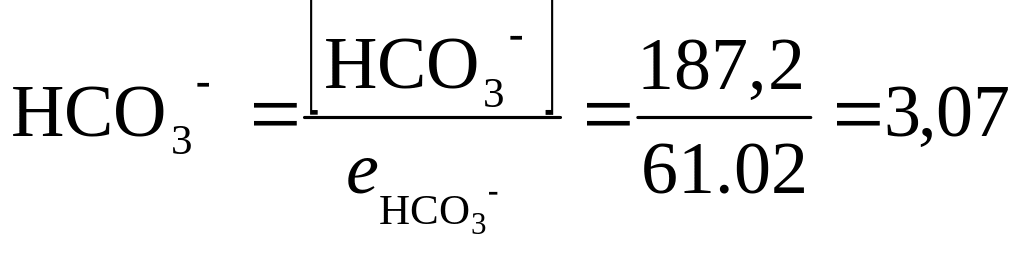

Построим гипотетическую диаграмму состава воды:

; ;

; ;

;
