2.6. Представление синусоидальных функций времени комплексными числами
Пусть задано выражение синусоидального
тока i = Imsin(
t+
).
Как мы видели раньше, этому выражению
соответствует вектор, длина которого
равна Im,
а угол наклона к горизонтальной оси
. Если этот вектор изобразить в
комплексной плоскости (рис. 2.13), то
его можно обозначить комплексным
числом
|
Рис. 2.13. Вектор тока на комплексной плоскости |
Комплексное
действующее значение тока получается
делением последнего выражения на
:
.
Здесь
и дальше буквами с точкой над ними (
)
обозначаются комплексные числа,
представляющие синусоидальные функции
времени. Это ток, напряжение и ЭДС.
Комплексные сопротивление и проводимость
обозначаются прописными буквами Z
и
Y
,
а их модули строчными z
и
y.
Комплексная
мощность обозначается буквой S
с
волнистым значком
(тильда) над ней:
.
2.7. Способы задания синусоидального тока
Как следует из вышесказанного, синусоидальный ток можно задать четырьмя различными формами: уравнением i = Imsin( t + ), определяющим мгновенное значение тока (значение тока в любой момент времени), волновой диаграммой, вектором и комплексным числом. При этом мы легко можем перейти от одной формы задания к другой.
Например:
1)
i =
20sin(
t+110
),
|
|
2)
i = 8,49sin( t-60 ); |
|
3)
i = 5sin( t-143,1 ),
|
|

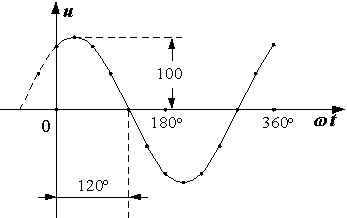

u = 100 sin ( t + 60 ). |
|
В качестве начальной фазы мы берем не 120 , которые указаны на волновой диаграмме, а тот угол, на который сдвинуто начало синусоиды. Начальная фаза на волновой диаграмме определяется ближайшей к началу координат точкой перехода синусоиды через ноль от минуса к плюсу – это 60 . Так как начало синусоиды смещено от точки 0 влево, то начальная фаза положительна.
2.8. Законы Кирхгофа в цепях синусоидального тока. Методы расчета цепей синусоидального тока
Для мгновенных значений ЭДС, токов и напряжений остаются справедливыми сформулированные ранее законы Кирхгофа.
П е р в ы й: в любой момент времени алгебраическая сумма токов в узле электрической цепи равна нулю:
,
(2.8)
где n – число ветвей, сходящихся в узле.
В т о р о й: в любой момент времени в замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме напряжений на всех остальных элементах контура:
,
(2.9)
где m – число ветвей, образующих контур.
Токи, напряжения и ЭДС, входящие в уравнения (2.8) и (2.9), есть синусоидальные функции времени, которые мы рассматриваем как проекции некоторых векторов на оси координат. Так как сложению проекций соответствует сложение векторов и соответствующих им комплексных чисел, то справедливыми будут следующие уравнения, которые можно записывать как для действующих, так и для амплитудных значений.
Законы Кирхгофа в векторной форме: |
Законы Кирхгофа в символической форме: |
|
|
Из сказанного вытекают три возможных подхода к расчету цепей синусоидального тока: выполнение операций непосредственно над синусоидальными функциями времени по уравнениям (2.8) и (2.9); применение метода векторных диаграмм, основанного на уравнениях (2.10), использование в расчетах комплексных чисел и уравнений (2.11), являющихся основой символического метода.
Пример 2.4. В узле электрической цепи сходятся три ветви (рис. 2.14).
Токи первых двух ветвей известны: i1 = 8sin( t+30 ) А, i2 = 6sin( t+120 ) А. Требуется записать выражение тока i3 и определить показания амперметров электромагнитной системы. |
Рис. 2.14. Узел электрической цепи |
Р е ш е н и е. 1. Непосредственное сложение синусоид:
i3 = i1+i2 = 8sin( t+30 )+6sin( t+120 ) = I3msin( t+ 3).
Сумма двух синусоид одинаковой частоты есть тоже синусоида той же частоты. Ее амплитуда и начальная фаза могут быть найдены по известным из математики формулам:
A,
,
откуда 3 = 66,87 . Итак, i3 = 10sin ( t+66,87 ).
2. Применение метода векторных диаграмм.
В
соответствии с первым законом Кирхгофа
в векторной форме для цепи на рис. 2.14
имеем
.
В прямоугольной системе координат
строим векторы
и
и
находим вектор
,
равный их сумме (рис. 2.15).
Так как треугольник oab
прямоугольный, а сторона ab
равна длине вектора I2m,
то
Если треугольник получается не прямоугольным, то применяется теорема косинусов.
Начальная фаза третьего тока равна
углу наклона: вектора I3m
к горизонтальной оси:
|

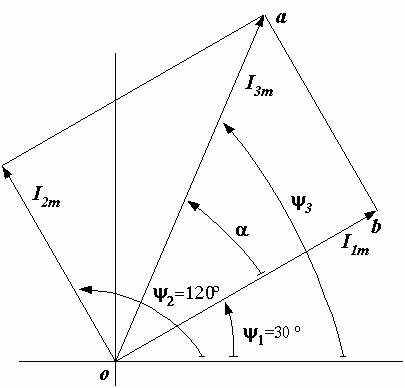

Рис. 2.15. Векторная диаграмма токов |
3. Решение символическим методом.
Записываем комплексные амплитуды первого и второго токов:
A,
A.
По первому закону Кирхгофа в символической форме
А.
Модуль последнего комплексного числа равен амплитуде третьего тока, а аргумент – начальной фазе.
Определяем показания амперметров. Приборы электромагнитной системы показывают действующие значения токов и напряжений, поэтому
A,
A,
A.
Обращаем
внимание на то, что
.
Это не ошибка. В
цепях синусоидального тока для показаний
приборов законы Кирхгофа не справедливы.
Можно складывать мгновенные значения
токов (синусоидальные функции времени),
векторы и комплексные числа, но не
численные значения токов и напряжений,
не показания приборов.
Следует заметить, что первый из рассмотренных в примере методов из-за громоздкости вычислительных операций с синусоидами практически не применяется.
Метод векторных диаграмм удобен при решении относительно несложных задач.
В символической форме, как будет показано ниже, можно рассчитать сколь угодно сложную линейную цепь.
