Структурная схема системы связи

Принцип передачи сигналов связи

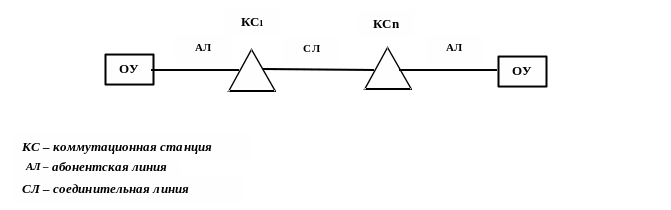

Обобщенная структурная схема сети электросвязи

В общем виде, сообщение, передаваемое от источника к получателю состоит из двух частей: адресной и информационной.

Оконечные устройства обеспечивают преобразование сообщений в электрические сигналы и обратное преобразование - первичные преобразователи

первичные сигналы.

Оконечные устройства соединяются с коммутационной станцией абонентскими линиями. Коммутационные станции между собой связаны соединительными линиями. Коммутационные станции осуществляют соединение входящих линий с исходящими линиями по соответствующему адресу.

В общем виде, сообщение, передаваемое от источника к получателю состоит из двух частей: адресной и информационной.

Совокупность процедур и процессов, в результате выполнения которых обеспечивается передача сообщений, называется сеансом связи, а набор правил в соответствии, с которыми организуется сеанс связи, называется протоколом.

первичная сеть – совокупность сетевых станций/ узлов и соединяющих их линий передачи, которая позволяет организовывать сеть каналов передачи.

Структура первичной сети

• местные первичные сети – часть сети – территория города или района;

• зоновые первичные сети – часть сети, - территория зоны (область, край, республика);

• магистральная первичная сеть – часть сети, - соединяет зоновые сети.

вторичная сеть – совокупность технических средств, обеспечивающих передачу сообщений определенного вида, в состав которой входят: оконечные устройства, абонентские и соединительные линии, коммутационные станции, а также каналы, выделенные из первичной сети для образования вторичной.

Вторичные сети:

• телефонные;

• телеграфные;

• передачи данных;

• факсимильные;

• телевизионного вещания;

• звукового вещания.

Взаимоувязанная сеть связи РФ - ВСС РФ– комплекс сетей РФ, объединенных общим централизованным управлением.

ВСС РФ - часть Всемирной сети связи WCN (Worldwide communication network

Цифровая сеть связи РФ подразделяется на две составляющих:

1. транспортная сеть – часть сети связи, охватывающая магистральные узлы (МУ), междугородные станции (МС), и соединяющие их каналы и узлы (междугородные, международные);

2. сеть доступа – совокупность абонентских линий и станций местной сети (СМС), обеспечивающая местную связь и доступ абонентов к транспортной сети.

Единая сеть электросвязи (ЕСЭ) - основа российских телекоммуникаций.

ЕСЭ - составляющая сети Федеральной связи РФ, объединяет все сети электросвязи на территории России.

Федеральная связь РФ и состав ЕСЭ РФ

ЕСЭ РФ состоит:

1. сеть общего пользования (СОП) – предназначена для предоставления услуг электросвязи любому пользователю на территории Российской Федерации, включает:

• телефонные;

• телеграфные;

• сети передачи данных;

• сети звукового вещания;

• сети телевизионного вещания.

2. сеть ограниченного пользования (СОгП) – сеть, контингент которой ограничен корпоративными клиентами. СОгП делится на три вида:

• технологические сети связи предназначены для обеспечения производственной деятельности организаций;

• выделенные сети связи предназначены для предоставления услуг ограниченному числу пользователей;

• сети связи специального назначения предназначены для обеспечения государственного управления, обороны, безопасности и охраны правопорядка).

Основные способы построения телекоммуникационных сетей связи

Способы построения сетей связи

Эталонная модель взаимодействия открытых систем

Обмен информацией в телекоммуникационных сетях осуществляться по определенным, заранее оговоренным правилам (стандартам)

Общая проблема связи состоит из двух частей:

1) первая часть касается сети связи – данные, передаваемые по сети должны поступить по назначению в правильном виде и своевременно;

2) вторая часть – обеспечение распознавания данных для дальнейшего использования – функции оконечного оборудования пользователя.

Открытыми называются системы, использующие одинаковые протоколы взаимодействия. Протокол – набор правил, регламентирующих взаимодействие для обмена сообщениями между независимыми устройствами или процессами.

Функции уровней:

1) Физический уровень - передача сигналов физической природы.

2) Канальный уровень формирует блоки данных – кадры, осуществляет управление доступом, обнаруживает и исправляет ошибки.

3) Сетевой уровень реализует функцию маршрутизации. Блоки данных сетевого уровня называются пакетами.

4) Транспортный уровень обеспечивает взаимодействие процессов в подключаемых оконечных устройствах и управление движением пакетов между этими процессами.

(Уровни 1- 4 составляют транспортную сеть)

5) Сеансовый уровень обеспечивает поддержание диалога между процессами, выполняя функции по организации передачи данных и по синхронизации процедур взаимодействия.

Пример диалога в сети

6) Уровень представления обеспечивает интерпретацию данных. Реализуется синтаксис (анализируется представление символов, формат страниц, кодирование и др.).

7) Прикладной уровень реализует функции, которые не могут быть приписаны предыдущим уровням. Обеспечивает выполнение всех информационно-вычислительных процессов.

Многоуровневая организация взаимодействия порождает необходимость модификации информации на каждом уровне в соответствии с функциями уровня

Взаимодействие уровней

При передаче - на каждом уровне блок данных принимается от вышестоящего уровня, к данным добавляется управляющая информация и блок передается нижестоящему уровню

При приёме - каждый уровень использует только соответствующий заголовок, не просматривая остальную часть принятого блока данных.

→ уровни самостоятельны

→ можно заменять протоколы и программы отдельных уровней

→ независимость управления

Организация взаимодействия между пользователями

Методы коммутации в телекоммуникационных сетях

Система коммутации выполняет задачу распределения информационных потоков.

Два основных принципа коммутации:

1) непосредственное соединение (коммутация без запоминания передаваемой информации);

2) соединение с накоплением информации (коммутация с запоминанием).

Коммутация каналов - Непосредственное соединение

Достоинства метода коммутации каналов:

Недостатки метода коммутации каналов:

Потери - отношение числа потерянных вызовов к общему числу поступивших (является качественным показателем обслуживания).

Р=С_пот / С_пост

где С_пот – число потерянных вызовов;

С_пост – общее число поступивших вызовов.

Фазы установления соединения путем коммутации каналов:

1. направление заявки на соединение;

2. организация сквозного физического канала;

3) передача сообщений между абонентами;

4) разрушение соединения.

Коммутация с запоминанием

две разновидности коммутации
