Поверки теодолита

Теодолит 2Т30 №35261

Рабочее место № 10

Тип отсчетного устройства – штриховой микроскоп

Основные характеристики теодолита

1. Погрешность отсчитывания по лимбам t=1’

2. Цена деления цилиндрического уровня при алидаде горизонтального круга τ=30”

3. Увеличение зрительной трубы V^x=18^x.

4. Поля зрительной трубы ε=2⁰.

5. Масса теодолита со штативом m=8 кг.

Поверка № 1

Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна оси вращения теодолита.

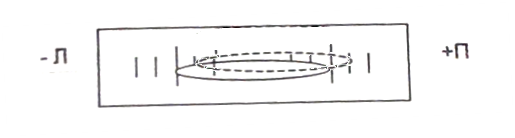

Шкала делений ампулы цилиндрического уровня

Таблица 1

Отсчеты по концам пузырька уровня и горизонтальному кругу

Положение уровня	Отсчеты по горизонтальному кругу	Отсчеты по концам пузырька уровня
		П	Л
1	230 15’	+3	-3	=0
2	2030 15’	+2,5	-2,5	=0,5

Условие поверки выполнено, т. к. .

Поверка №2

Визирная ось вращения зрительной трубы должна быть перпендикулярна оси вращения зрительной трубы

Формулы:

;

Результаты наблюдений и вычислений

Положение вертикального круга	Отсчеты по горизонтальному углу		с
	0	‘	‘
КП	127	35	0
КЛ	307	35

Допуск , где =1’ - погрешность отсчитывания по лимбу.

Условие поверки выполнено, т. к. lcl=0<1’

Поверка №3.

Ось вращения зрительной трубы должна быть перпендикулярна оси вращения теодолита.

Отсчеты по миллиметровой шкале а_L=114,5 мм, a_R=116,0 мм,

l= мм

высота h получена из непосредственных измерений. h=2,00 м

= =1,3’, где =206265” – радиан.

Условие поверки выполнено, т. к. 1,3’≤2t, или 1,3≤2’

Поверки нивелира с уровнем при трубе

Нивелир 4Т30П

№ 024362

Поверка № 1. Условие поверки: ось круглого уровня должна быть параллельна оси вращения нивелира.

Вращая подъемные винты прибора одновременно, пузырек круглого уровня приводят в ноль пункт. Затем зрительную трубу прибора поворачивают на 180°. Если пузырек не изменил своего положения, то условие поверки считается выполненным.

В результате выполненной нами поверки, пузырек не изменил своего положения.

Условие поверки: выполнено.

Поверка №2. Условие поверки: средняя горизонтальная нить сетки нитей зрительной трубы должна быть перпендикулярна оси вращения нивелира.

а_п=1465

а_л=1465

Условие поверки выполнено, так как а_п=а_л.

Поверка №3. Условие поверки: отвесные плоскости, проходящие через ось цилиндрического контактного уровня и визирную ось зрительной трубы, должна быть параллельными.

Станция	№ точки	Отсчеты по рейке
		Задн. а		Перед. b
1	1	ч	1209
		К	5993
		1	4784
	2			ч		1166
				к		5952
				2		4784
1	1	Ч	1225
		К	6009
		1	4784
	2			ч	1183
				к	5968
				∆2	4785

h=a₁-b₁

a₂'=h+b₂

a₂'-a₂≤4 мм

h=1209-1166=43 мм

a₂'=43+1183=1226 мм

1226-1225=1 мм ≤ 4 мм

Условие поверки выполнено.
