Построение модели анализируемого устройства с учетом упрощающих допущений;
Например, при анализе усилителя мощности целесообразно сначала промоделировать входной каскад на ОУ (не забыв соответствующим образом замкнуть обратную связь), затем подсоединить выходные каскады, подобрать напряжение смещения этих каскадов и лишь затем завести общую обратную связь и добавить цепи термостабилизации, коррекции и защиты по току. Пренебрежение этим правилом иногда сильно затрудняет получение работоспособной модели.
Проведение расчета по построенной модели и анализ полученных результатов;
Вопрос 3. Измерение параметров электронных устройств, методы и средства общего назначения
- источники испытательных сигналов и особенности их использования
В качестве источников испытательных сигналов радиолюбители в последнее время все чаще используют так называемые функциональные генераторы. Основа такого прибора — кольцо из выполненных на ОУ триггера Шмитта и интегратора: выход первого из устройств соединен с входом второго, а выход последнего — с входом первого. В подобной системе возникают колебания, причем на выходе триггера Шмитта появляется напряжение прямоугольной формы, на выходе интегратора — треугольной. Размах треугольного напряжения зависит от разности уровней срабатывания (гистерезиса) триггера, скорость нарастания (убывания) — от параметров интегрирующей RC-цепи,. поэтому частота генерируемых колебаний определяется и тем, и другим. Синусоидальное напряжение формируется из треугольного специальным устройством: аппроксимирующей диодной цепью, дифференциальным каскадом или еще одним интегратором.
- прямые и косвенные измерения
Измерения как экспериментальные процессы весьма разнообразны. Это объясняется множеством экспериментальных величин, различным характером измерения величин, различными требованиями точности измерения и другие.
Наиболее распространена классификация видов измерений в зависимости от способа обработки экспериментальных данных. В соответствии с этой классификацией измерения делятся на прямые, косвенные…
Косвенное измерение — измерение, при котором искомое значение величины находится на основании известной зависимости между этой величиной и величинами, подвергаемыми прямым измерениям.
Например сопротивление резистора находим на основании закона Ома подстановкой значений силы тока и напряжения, получаемых в результате прямых измерений.
- абсолютные и относительные измерения
Измерение — совокупность операций для определения отношения одной (измеряемой) величины к другой однородной величине, принятой за единицу, хранящуюся в техническом средстве (средстве измерений). Получившееся значение называется числовым значением измеряемой величины, числовое значение совместно с обозначением используемой единицы называется значением физической величины
Прямое измерение — измерение, при котором искомое значение физической величины получают непосредственно.
Косвенное измерение — определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной.
- режимная зависимость параметров устройств
- измерения на постоянном токе
Для измерения напряжения, силы тока и сопротивления на постоянном токе применяются аналоговые магнитоэлектрические приборы с постоянным магнитом и многовитковой подвижной частью. Такие приборы стрелочного типа характеризуются погрешностью от 0,5 до 5%. Они просты и недороги , но не применяются там, где требуется сколько-нибудь значительная точность.
Магнитоэлектрические приборы. В таких приборах используется сила взаимодействия магнитного поля с током в витках обмотки подвижной части, стремящаяся повернуть последнюю
Гальванометры. К магнитоэлектрическим приборам относятся и гальванометры - высокочувствительные приборы для измерения крайне малых токов . В гальванометрах нет подшипников, их подвижная часть подвешена на тонкой ленточке или нити, используется более сильное магнитное поле, а стрелка заменена зеркальцем, приклеенным к нити подвеса
- особенность измерений на переменном токе

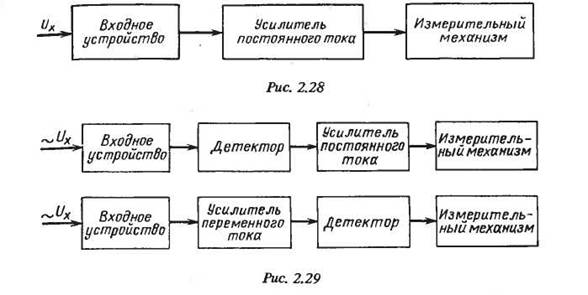

Электронные вольтметры переменного тока выполняются по двум структурным схемам, представленным на рис. 2.29.
В первой из этих схем измеряемое переменное напряжение сначала преобразуется в постоянное при помощи детектора, а затем усиливается усилителем постоянного тока и воздействует на измерительный механизм. Во второй схеме усиление производится на переменном токе (для этого служит усилитель переменного тока ) и лишь затем предварительно усиленный сигнал выпрямляется детектором и отклоняет стрелку измерительного механизма. Эти схемы дополняют друг друга. Каждая из них обладает своими преимуществами и недостатками. По первой схеме могут строиться вольтметры, обладающие широким частотным диапазоном (10 Гц — 1000 МГц), но обычно не способные измерять напряжения меньше нескольких десятых долей вольта: детектор выпрямляет только достаточно большие напряжения.
Вторая схема позволяет строить чувствительные вольтметры, нижний предел измерения которых составляет всего лишь единицы микровольт. Однако эти приборы имеют меньший частотный диапазон, поскольку частотный диапазон усилителя переменного тока трудно сделать достаточно большим.
- средства наблюдения и регистрации электрических сигналов
Для регистрации сигналов - ленточные самописцы и электронные осциллографы, аналоговые и цифровые.
Во всех цифровых измерительных приборах (кроме простейших) используются усилители и другие электронные блоки для преобразования входного сигнала в сигнал напряжения, который затем преобразуется в цифровую форму аналого-цифровым преобразователем (АЦП). Число, выражающее измеренное значение, выводится на светодиодный (СИД), вакуумный люминесцентный или жидкокристаллический (ЖК) индикатор (дисплей). Прибор обычно работает под управлением встроенного микропроцессора, причем в простых приборах микропроцессор объединяется с АЦП на одной интегральной схеме. Цифровые приборы хорошо подходят для работы с подключением к внешнему компьютеру. В некоторых видах измерений такой компьютер переключает измерительные функции прибора и дает команды передачи данных для их обработки.
