7.Классиф-ция установ-х эл-ов прис-ний.

Установочные элементы называют опорами, которые делятся на о сновные и вспомогательные. Основными называют неподвижные опоры, координирующие обрабатываемую деталь в трех взаимно перпендикулярных плоскостях, благодаря чему деталь лишена шести степеней свободы относительно приспособления. Основные опоры бывают постоянные, регулируемые и плавающие. В качестве постоянных опор при установке заготовок применяют опорные штыри, рисунок справа: плоский - а) – исп. на чистовых операциях, причём высота h выполн. по 6-ому квалитету, что требует чистовая операция; сферический - б) – опоры обеспечивают точечный контакт с заготовкой и их не принимают при возникновении значит. усилий, а чаще всего исп. если оперная пов-ть криволинейна; рифленый - в) – исп. для черновой обработке и сопрягаются с необработанными пов-тями заготовки. Применяют когда в процессе обраб. возник. Составляющие сил резания, стремящиеся сдвинуть заготовку с опор. Для чисовых поверхностей непригодны т.к. рифл. пов-ть в местах контакта может повредить деталь; сменный - г), а также пластины – исп. при необходимости создания значит. площади контакта м/д пов-тью заготовки и приспособления. Чаще всего прим. Для устан. тяжёлых корпусных деталей и при возникновении значит. усилий режимов резания.

Регулируемые, - а) и плавающие - б) опоры п рименяют при установке заготовок на грубо обработанные или необработанные поверхности. В тех случаях, когда заготовку устанавливают по необработанным поверхностям и она занимает неустойчивое положение, применяют вспомогательные (подвижные) опоры, которые подводят к детали в точках приложения сил резания или сил зажима после того, как заготовка займет определенное положение на основных опорах.

8.Констр-ции основных плоскосных опор. Условия их применения.

Опоры разделяют на основные и вспомогательные. Основные опоры служат для базирования детали в приспос-нии. Они жестко закреплены в корпусе приспособления и определяют положение обраб-мой детали в рабочей зоне станка относ-но режущего инст-нта. Для правильной ориентации детали в приспособлении число основных опорных точек, должно быть равным шести(правило шести точек). А вспомогательные для повышения устойчивости и жёсткости обраб-мой дет-ли в присп-нии при обр-тки: регулируемые и плавающие одиночные опоры, люнеты.

Основные опоры используются в виде штырей, пластин, призм, пальцев и т.д. Опорные штыри для установки деталей изготавливают с плоской, сферической и насеченной головками. Детали с обработанными базовыми поверхностями устанавливают в приспособлении на штыри с плоской головкой. Детали с необработанными базовыми поверхностями устанавливают на штыри со сферической или насеченной головкой.

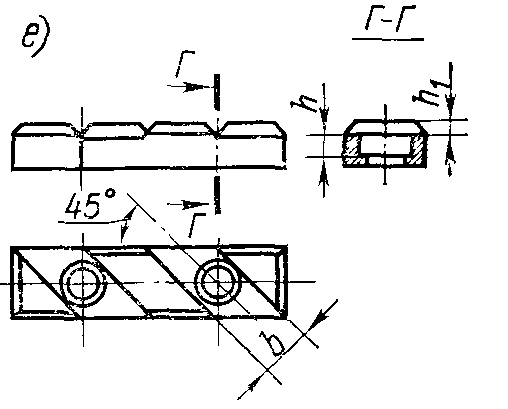

Опорные пластины применяют двух типов: плоские (рис. д) и с наклонными пазами (рис. е).

Детали больших размеров с обработанными базовыми плоскостями устанавливают на пластины, детали небольших и средних размеров – на штыри. Следовательно, выбор типа основных жёстких опор зависит от габаритных размеров и вида базовых поверхностей обрабатываемых деталей.

9 .Вспомога-е плос-ные опоры: подводимые и само-щие. Их применяют вместе с основными опорами для повышения жесткости и устойчивости детали в приспособлениях при её обработке на станке. На рис.1 показана САМОУСТАНАВЛИВАЮЩАЯ ОДНОТОЧЕЧНАЯ ОПОРА. Под действием пружины 8 плунжер 7 с винтом 6 подводится к установочной пов-сти обрабат-й детали 2. Плунжер 7 закрепляется при повороте рукоятки 1 винтом 3 и двумя пальцами 4 и 5. Скошенный вырез 9 на плунжере ограничивает его подъем.

На рис.2 показана ПОДВОДИМАЯ ОДНОТОЧЕЧНАЯ КЛИНОВАЯ ВСПОМОГАТЕЛЬНАЯ ОПОРА. Нажимая на рукоятку 7, перемещают клин 5 влево и скошенный его конец поднимает плунжер 3 с регулируемым винтом 2 до соприкосновения головки винта с базовой пов-тью оброб-мой детали 1. Плунжер с винтом 2 после подвода к детали закрепляется клином при вра-нии рукоятки и винта 6, который, перемещаясь влево, конусным концом раздвигает три шпонки 4 и стопорит клин 5.
