13. Типы дренажей и дренажных систем. Открытый дренаж, закрытый, трубчатый дренаж, галерейный дренаж, вертикальный дренаж, пластовый дренаж, особые виды дренажа. Классификация дренажных систем.

Дренаж представляет собой систему устр-в для искусственного понижения УГВ, рассчитанную на длит период непрерывного действ. Дренажн системы представл собой отдельные линии или дрен сеть слагающуюся из дрен осушителей, дрен собирательн коллекторов для отвода поступивших в сеть подзем. вод и спец сооруж на сети (смотровых колодцах, насосных станциях)

Систематич дренаж примен на тер-ии жил районов, микрорайонов, кварталов, парков, садов и т.д. Систематический дренаж примен при питании атмосферными водами, проникающими в грунт путем инфильтрации. В систематич дренаже различают: дрены осушители, собирающие инфильтрационные воды; дрены-собиратели, объединяющие группы дрен-осушителей, напрвляющие собранную воду в коллекторы, сбрасывающие собранную воду в водосточную сеть, водоем или тальвег за пределами гор тер-ии.

Дрены-осушители чаще всего располаг параллельно группами, в зав-ти от застр-ки тер-ии, рельефа и его верт плоск-ти. Система предусматривает равномерное размещ дрен-осушителей и групп по тер-ии, подлежащей осушению.

Приемуществ типом систематич дренажа в гор условиях явл закрытый горизонт трубчатый дренаж.

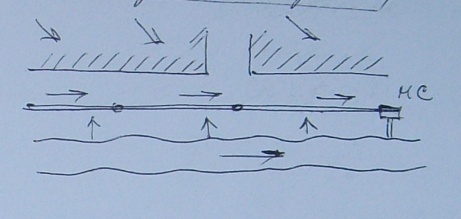

Береговой дренаж-представл собой линейный дренаж, трассируемый вдоль береговой полосы параллельно линии регулирования реки или водохранилища.

Закрытый дренаж простейшего типа –представл собой траншеи, с вертикальными стенками , заполненные дренирующим материаломом. Такой дренаж не препятствует использ-ию гор тер-ий.

В городах с многоэт капитальной заст-кой этот тип дренажа на момент обеспечить стабильность пониженного УГВ, не исключает возможность аварий и катастроф.

Ненадежность работы дренажа простейшего типа. Возможность постоянного засорения и сложность прочистки (невозможный без вскрытия траншей) определ возм-ть применения его лишь на тер-ии с некапитальной застр-ой, на уч-ах зел насажд, в пригородн зоне.

Т рубчатый дренаж наиболее применяемый в городских условиях. Конструкция трубчатого дренажа представляет собой дренажную трубу с дренирующей обсыпкой, захватывающие грунтовые воды. Траншея трубчатого дренажа засыпана полностью и на поверхность земли выходят только люки колодцев, устанавливаемых на дренажных линиях. Трубы применяются керамиковые, бетонные и асбестоцементные. Диаметры труб колеблятся в пределах 100-250мм, но богут быть и более.

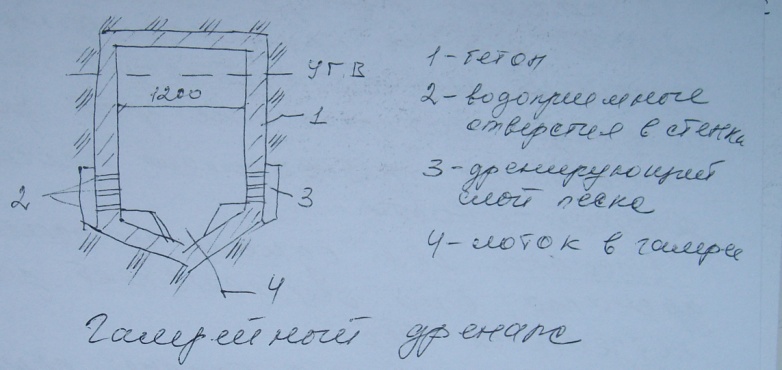

В качестве подземных дренажей применяются в особо неблагоприятных условиях, в частности в оползневых районах галерейные дренажи проходного или полупроходного типа, прокладываемые в открытых траншеях или с помощью подземных проходок. Материалом для гелерей служат бетон и ж/б, но сооружают как деревянные, так и каменные галереи.

Пластовые дренажи всех видов имеют локальное значение в отводе поверхностных вод от отдельных зданий и сооруж. При незначит площадях осушения они существенной роли не играют, а относятся к строит работам, связанным с возведением отдельных объектов.

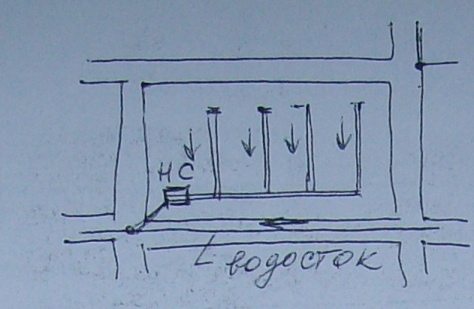

Вертик дренаж представл собой ряд или группу вертик трубчатых колодцев, явл дренами-осушителями. Колодцы объедин водоотводящими трубами, сообающимися с насосн станцией. Удаление собранных вод осуществл с пом-ю насосов или сифонной установки

Основн эл-ми вертик дренажа явл вертик трубчатые колодцы-дрены водоотводная труба-коллектор и насосн станция. При работе дренажн системы вокруг каждого колодца образ-ся воронка, очертание кот представл собой кривую дисперсии. Принцип работы вертик дренажа заключ в создании вакуума в трубчатых колодцах –дренах и в соблюдении условия сообщающихся сосудов. Работа насосной станции заключ в создании вакуума в дренах и в отводящем коллекторе и в перекачивании собранных вод в водоем или в водосточн систему.

Понижение ур-ня грунт вод происходит при непрерывной откачке воды или отвода воды.

Трубчатые колодцы представл собой стальные, чугунные или дерев трубы. Диаметр труб 100-250мм, а калекторы для отведения собранных вод могут быть диаметром до 400мм и более.

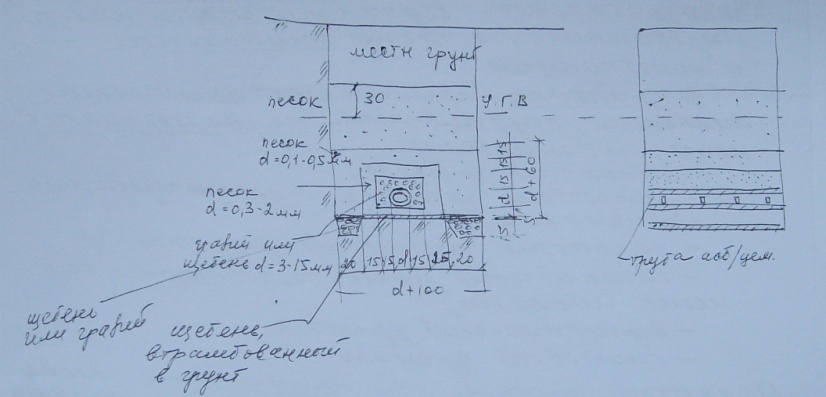

В кач-ве фильтрующего матер примен гравий, щебень, крупноазмерные пески. Фильтрующий мат-л образует так назыв обсыпку.

Обсыпка явл одним из основн эл-ов дренажа. Она осущ захват подземных вод.

Толщина слоев обсыпки приним в горизон трубчатых дренажах от 100 до 150мм. К-во слоев от одного ( в песках) до трех (в глинах).

Трубчатые дренажи из перфорированных труб с фильтрующей обсыпкой обладают рядом достоинтсв, однако имеют недостатки (сложность в подборе и укладке обсыпки и ее высок стоимость)

Примен конструкции дренажа в виде трубофильтров, представл собой пористые трубы, стенки котор выполняют функции обсыпки. В этой конструкции обычная обсыпка отсутствует или примен в упрощенном виде. Трубофильтры изготавливают из пористого бетона, керамзитбетона и керамзитостекла.

В зав-ти т мощности потока подз вод и расчетных расходов и от назначения дренажн системы могут быть:

1)однолинейные, с горизнт ии вертик дренами

2)двухлинейные, при устр-ве двух параллельных дренажных линий

3) в виде параллельных дренажн линий, более или менее равномерно располагаемых на осушаемой площади.

В зав-ти от положения по отношению к водоупору различают:

1)дренажи совершенного типа, заложенные непосредственно на водоупоре;

2)дренажи не совершенного типа, как бы подвешенные в грунте

По своему назначению и расположению относ-но подтапливаемой тер-ии различ след дренажные системы:

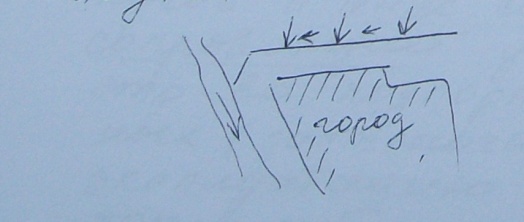

А)головной дренаж-дренаж перехватывающий подземный поток, идущий в направлении к городу

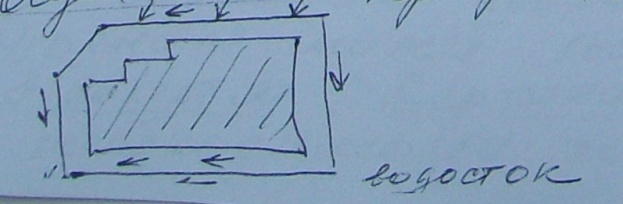

Б)кольцевой-прокладыв по окружности или по контуру сооруж

В)систематический-предназначен ля осушения больших тер-ий

Г)Береговой дренаж – защищает тер-ию города от подтопления фильтрационными видами со стороны реки или иного водоема при сохраняющемся высоком ур-не или периодич паводках на реке

Д)Специальный-предназначен ля перехвата грунт вод и осушения отдельн участвков в связи с мероприятиями по инж подготовке неблагоприятн по природн условиям тер-ий оврагов, оползней

14.Защита территорий от затопления. Основные мероприятия по защите территорий от затопления. Сплошная подсыпка, достоинства и недостатки. Основные мероприятия защиты тер от затопления:

1)сплошная подсыпка –предусматрив повыш пов-ти , защищаемых тер-ий до некотор расчетной отметки

2)обвалование-путем огражд затапливаемой части города защитными дамбами-валами

3)понижение наибольших расходов реки в пределах гор территории, регулир-ие стока и расходов воды путем устр-ва водохранилищ выше города по течению реки.

4)Увеличение пропусконой способности реки в пределах тер-ии города для пропуска наибольших расходов при более низких горизонтах путем расчистки и углубления русла реки в пределах города

Сплошная подсыпка явл одним из основ методов защиты от затопления. Она сопровождается верт план-кой, не вызывая необх-ти в дополнит работах. Отвод поверхностных и подземных вод осуществл обычными приемами.

Положит стороной этого момента явл. Гарантия незатопляемости при расчетном ур-не воды в реке и возможность осущ-ия инж подготовки под застройку.

М етод сплошной подсыпки примен при небольших тер-ях. Сплошная подсыпка позволяет приблизить застройку города к водному бассейну. Метод не может быть применен при наличии в зоне затопления существ застройки.

Метод обвалования: Преимущества :меньший объем земляных работ по сравнению с методом сплошной подсыпки. Наличие дамб затрудняет сток поверхн. вод и вызывает необходимость в специальных мерах по организации стока, усложняется задача понижения уровня грунтовых вод, которая требует устройство дрен. системы с перекачкой воды в водоем. Дамба отделяет терр. города от водного пространства и затрудняет выход воды. Область применения метода распр. На значит-ые по площади затопл-ые терр., а также на терр. с существ-ей застройкой.
