8.Системы водоотвода в городах, их достоинства и недостатки.
Водосточная сис-ма:- открытая,-закрытая,-смешанная.
Открытая-осуществляется с помощью лотков, кюветов, каналов.
Закрытая-подземная система водоотвода(по кот вода транспорт-ся и сбрасыв-ся в водоем).
Смешанная-включает эл-ты открыт и закрыт.
Открыт им-т недост-ки:
1.при большом кол-ве осадков лотки не вмещают поверхностный сток и вода разливается по улицам;
2.кюветы и канавы достигают размеров которые неприемлимы для городских улиц:
-на пересеч улиц и на въездах в кварталы и микр-ны необходимо устр-во переездных мостиков или прокладка труб,
-открытые канавы и мостики создают опасность для движения транспорта,
-все сооружения открытой системы требуют непрерывного надзора и эксплуатационных мер.
Закрыт сис-ма применяется в городах, отвечающих высокому уровню благоуст-ва. Открытая и смешан сис-мы могут применяться в малых и средних городах.
Согласно нормам и требованиям по применению систем воотвода:
-города с насел-ем до 10 тыс жит-открытая сис-ма.
;-города с насел-ем до 100 тыс жит-смешанная сис-ма;
-города с насел-ем от 200 и более тыс жит-закрытая;
Однако с тенденцией развития городов целесообразно испол-ть закрытую сис-му водоотвода.
9.Закрытая система водоотвода. Проектирование водосточной сети.
Закрытая сис-ма вкл. в зав-ти от назнач:
1.защитную (нагорную) сеть-перехват поверхностных вод, стек-х с прилег-х к городу возвышенностей, эта сеть может быть закрытой, но чаще всего представляет собой открытую сис-му нагорных канав.
2.водосборную(первичную сеть)-собирает поверхностные воды, выпавшие на территории города.
3.водотводящую сеть-транспортирует собраннные воды к водоему;
4.водосточ сеть спец. назнач, осущ связи с инж подготовкой городской тер-ии.
Водопровод транспортирует:
-дождевые осадки,
-талую воду,

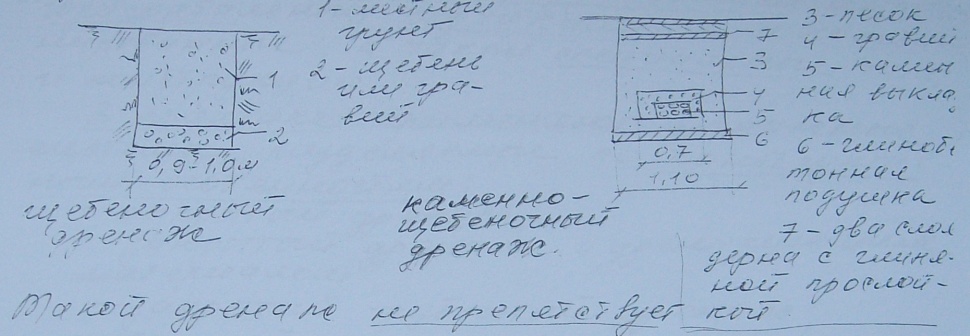

-грунтовые (дренажные) воды
-воду ручьев и рек под землей,
-воду, кот собирается из подземных сооружений.
Закрытая система водоотвода вкл:
а) водоприемные колодцы(решетки) для приема вод, стек-х к ним по лоткам улиц.
б) соединит-ые ветки, который присоед-ие водоприемные колодцы к трубам-коллекторам водосточной сети;
в) водосборные и водотвод-ие кол-ры водосточной сети;
г) соор-ия на сети-смотровые кол-цы, быстротоки, выпуски, камеры спец назначения
Водоприемные колодцы размещаются на:
1)на городских улицах и площадках
2)во всех пониженных местах
3)на перекрестках улиц, в лотках проезжей части со сторон притока воды
4)в лотках проезжей части по длине улицы на расстоянии определенном уклоном.
Водоприемные колодцы и их размещение по длине улицы.
В.К.-предназначены для приема поверхностных вод, стек-х с тер-ии кварталов и микр-ов, с улиц и тер-ий зеленых насажд-ий, с крыш зд-ий и т.д. Для приема воды на кол-ах им-ся водоприемные решетки. Водоприемные колодцы присоед-ся к кол-м при помощи сточных веток.
Размещение водоприемных колодцев по длине улиц:
-при уклоне улицы до 0,004, расст-ие между водоприемными колодцами 50м.
- при уклоне 0,006-0,01 - 60-70м.
- при 0,03 - 80м.
- более 0,03 -90 м.
При ширине 1-скатной проезжей части более15 м и 2-скатной более 30 м расстояние между водоприемными колодцами не должно превышать 60 м.

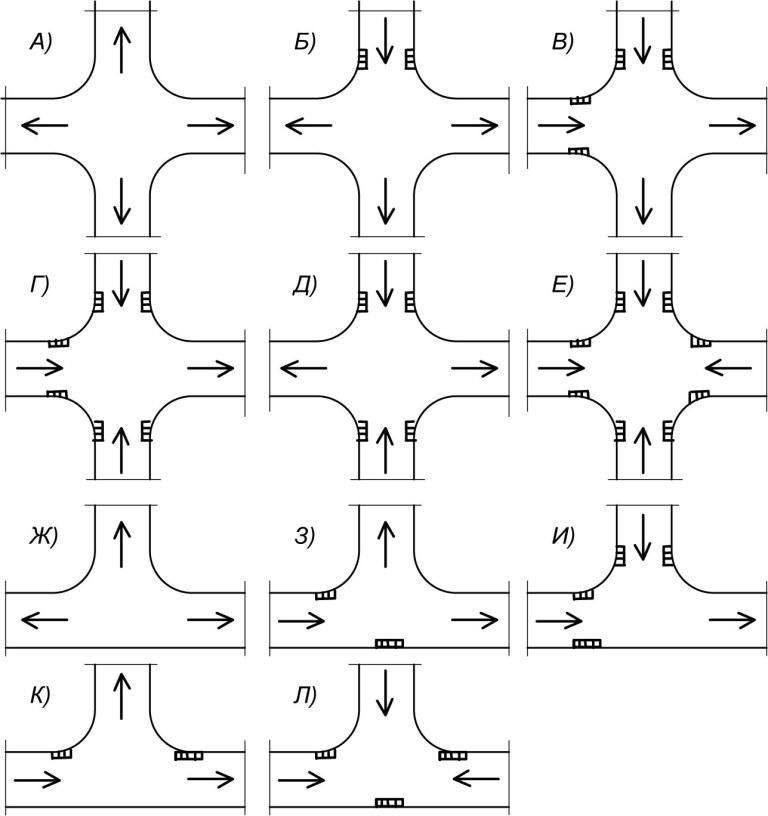

Размещение водоприемных колодцев на перекрестках улиц:
На
перекр-х водоприемные колодцы
устанавливаются, как правило, до
пешеходного перехода. Протяженность
веток для стока воды из водоприемных
колодцев в коллектор водосточной сети
не должна прев-ть 40 м.Уклон веток не
менее 0,005.Диаметр веток 200-300 мм.
Глубина заложения водоприемных колодцев: не менее 1,3 м от пов-ти земли, глуб заложения водосточной уличной сети 1,7-1,8м,коллек-ов 2- 3,5 м.
Материалы из которых выполняются водоприемные колодцы : из сборн бетон-х и ж/б эл-ов, иногда из кирпича. Решетки-из метала.
Габариты водоприемных колодцев:-0,6 м-ширина,0,9 м-длина по внутр стенкам, или диаметр 0,7 м при круглом колодце. Залож-ие водосточ кол-ра 2-3,5м(нормальная),6-7 м (предельная)при открыт сп-бе р-т.
Трубы-коллекторы водосточной сети:-круглого сечения, при больших разм-х прям-го.
Мат-лы труб-керамика и асбестоцемент при диам-ре более 600 мм-бетон и ж\б бет, метал-при больших уклонах. Трубы диаметром до 600 мм уклад-т на грунт без уст-ва искусвенного основания.
При диаметре 700-1700мм укладывается на бетонное основание
Смотровые колодцы: размещают в местах изменения направления уклона, и диаметра коллектора и в местах присоед-ия боков коллекторах и веток дождеприем-х колод-ев.
Выпуски: устраивают вне границ города. Выпуск устраивают не затопленным, на отметке нормального горизонта воды. Возможны затопленные выпуски-во избежание размыва русла.
10.Открытая система водоотвода. Лотки, кюветы, канавы и каналы. Укрепление откосов кюветов и канав.Открытая сис-ма водоотвода явл-ся простейшей сис-мой, не требует сложных и дорогих сооруж-ий. Открытая сис-ма прим-т в микр-ах и кварталах небольшой площади при благоприятном для стока вод рельефе, не имеющем заниж-х бессточных мест. Поверх-ый водоотвод на тер-ии мкр-на должен быть такой, чтобы из любой точки тер-ии, сток воды бесприпятственно доходил до лотков противоположной части прилегающей улицы.
Лотки ,кюветы,каналы,канавы. Обычно воду отводят в сторону проездов, а при прилегающих зел-х насаждениях-к лоткам или кюветам, проход-м вдоль зд-ий. Лотки прим-т также для отвода пов-х вод от зд-ий с площадок, на тер-иях зел насажд-ий. Лотки имеют трапецеидальное, треугольное или полукруглое сечение, а при устройстве лотков из бетонных блоков – прямоугольное. Наполнение лотков следует ограничивать высотой слоя воды на 4 – 5 см меньшей, чем глубина лотка (высота бортового камня).
Препускные лотки устраив-т в тех случаях, когда на проездах при направл-ии продольного уклона в сторону тупика образ-ся бесточные места, из которых вода не имеет выхода и выпуск воды осущ-ся с помощью этих лотков в направл к проездам, распол-м на более низких отметках: они могут иметь треуг,прямоуг или трапецив форму.Откосы лотков прин-т в зав-ти от грунта и сп-ба укрепл-ия их в пределах от 1:1 до1:1,5.глубина лотка прибл 15-20 см.продол укл прин-т не м 0,5%.
Т
.к.
земл лотки легко размыв-т дождь и они
тер-т свою форму уклон их дел-т с укрепл
стенкой или сборными(изготовл из
какого-либ устой мат-ла).--напр испол-т
лотки из распил-х вдоль асбестоцем-х
труб,сборн бетон лотки и др(рис 1) Более
прост лотки-- на не бол расст и малом
стоке,дел-т из кирпича,бетон плиток и
др ма-ов (рис.2)
Кюветы являются обычно элементом дорог. Они собирают воду с проезжей части и ограждают дорогу от затопления притекающим к ней поверхностными водами. При очень малых площадях стока, мелкие лотки и кюветы не рассчитываются и их размеры принимаются по конструктивным соображениям.
Канавы служат для сброса и отведения в водоемы или иные места поверхностных вод. В открытой системе водоотвода с территории города канавы являются основным элементом. Однако, открытые канавы на тер. города не желательны. Но в инженерной подготовке городских тер. организация стока поверхностных вод с территории города на неблагоприятных участках является одним из важнейших мероприятий, осуществление которого требует устройства канав. В водоотводе атмосферных вод с территории города открытые канавы следует рассматривать как временную меру. Размеры канав определяются гидрологическим расчетом расходов и гидравлическим расчетом сечений. Обычной формой сечения канав является трапеция. Наименьшие размеры трапецеидальных кюветов и канав принимаются: по дну – 0,3м и по глубине – 0,4м. В пределах города наибольшая глубина потока воды в канавах не должна быть более 1м.
В городских условиях кюветы и канавы следует устраивать с укрепленными откосами. Укрепление откосов и дня кювета или канавы осущ-ся с помощью различных типов крепления, выбор которых определяется скоростью протекания воды, характеристикой грунтов и наличием местных материалов, используемых в качестве крепления. Практическим креплением могут служить: - мощение камнем по грунту или по щебню в один слой;
- крепление тесанными плитами;
- асфальтовой смесью или асфальтовым раствором;
- крепление с помощью деревянных досок;
- цементобетонное покрытие откосов и дна
- ж/б крепление, монолитное или сборное, применяемое при значительных размерах канав.
