Глава 2. Гидростатика
Гидростатикой называется раздел гидравлики, в котором рассматривается равновесии жидкости и твердых тел, полностью или частично погруженных в жидкость.
Силы, действующие в жидкости
Различают два типа внешних сил, действующих на элемент жидкости – массовые (объемные) и поверхностные.
Массовые силы пропорциональны массе или объему жидкости:
,
где j – ускорение, сообщаемое массовой силой, m – масса элемента жидкости, которая для однородной жидкости пропорциональна его объему V:
,
где - плотность, одинаковая в данном объеме жидкости.
К массовым силам относятся сила тяжести, сила инерции (а также магнитная сила и др., не рассматриваемые в курсе).
Сила тяжести:
,
где g – ускорение свободного падения.
Сила инерции:
,
где
- ускорение, с которым движется элемент
жидкости.
Поверхностные силы, при равномерном распределении по поверхности пропорциональны площади поверхности, по которой они действуют. К поверхностным силам относятся силы давления и трения. Плотность распределяемых поверхностных сил называется напряжением.
Так как в гидростатике жидкость находится в равновесии, то нет относительных движений элементов жидкости относительно друг друга, значит отсутствуют силы инерции и трения.
Гидростатическое давление
Рассмотрим объем
жидкости, находящийся в равновесии.
Разделим его плоскостью на две произвольные
части I
и II.
Первую часть отбросим, а для сохранения
равновесия части II
суммарное воздействие на нее заменим
силой Р.
Тогда напряжение
будет называться средним гидростатическим
давлением, действующим на площадку ,
а предел отношения:
- гидростатическим давлением в данной точке, то есть гидростатическое давление есть напряжение, возникающее в жидкости, находящейся в равновесии. Единица измерения в системе СИ – Па = Н/м2.
Свойства гидростатического давления.
С
войство
1.
Давление действует по внутренней нормали
к площадке действия. У давления нет
касательной составляющей, так как их
наличие связано с силами трения,
отсутствующими в жидкости в состоянии
покоя. Давление не может быть направлено
по внешней нормали, так как в жидкости
отсутствуют напряжения растяжения.
Свойство 2. Величина давления в данной точке не зависит от ориентации в пространстве площадки, на которую оно действует. Докажем это.

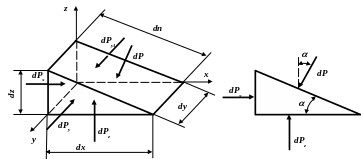

В
ырежем
из жидкости элементарную призму с
бесконечно малыми сторонами dx,
dy,
dz,
dn,
площади граней которых равны
,
,
,
,
и запишем для нее условия равновесия.
На грани призмы действуют силы гидростатического давления:
где px, py, pz, p – давления в центрах тяжести граней призмы.
Призма находится под действием силы тяжести:
,
которая является величиной более высокого порядка малости, чем силы гидростатического давления и далее не учитывается.
Спроектируем силы
на оси координат x
и
z,
учитывая, что проекции
и
на эти оси равны 0:
Так как
,
,
то из последней системы следует
.
Следовательно, гидростатическое давление
на наклонную грань р одинаково
по величине с гидростатическим давлением
на вертикальную и горизонтальную грани.
Так как угол наклона грани
взят произвольно, то можно утверждать,
что гидростатическое давление в любой
точке жидкости действует одинаково по
всем направлениям.
Свойство 3. Гидростатическое давление в точке зависит от ее координат в пространстве. Это свойство не требует специального доказательства, так как очевидно, что по мере увеличения заглубления точки под уровень давление в ней будет возрастать и, наоборот, по мере уменьшения заглубления - уменьшаться.
