Ограничение по условию транспортирования отбитой горной массы
Для нормальной работы комплекса
производительность забойного конвейера
должна соответствовать условию:
.
Скорость подачи комбайна в зависимости от производительности конвейера:
,
где Vц=1,0 м/с –
скорость движения цепи скребкового
конвейера;
рабочая
ширина и высота желоба конвейера, м; ψ
= 0,9-коэффициент использования объёма
желоба.
0,0725 м/с = 4,35
м/мин.
Ограничение по условию вылета резцов
,
где lр– конструктивный вылет для резца типа ТК80 (80 см); mi=2 – число резцов в линии резания.
м/с
= 10,12
м/мин.
Ограничение по условию рациональной отработки ресурса
Оптимальная скорость подачи:
,
где, Рх=7 кВт – мощность холостого хода комбайна;
ас=0,3 – интенсивность роста потерь мощности в приводе при статической нагрузке;
ка=0,006 кВт-1 – интенсивность роста потерь мощности в приводе с увеличением среднеквадратического отклонения колебаний нагрузки;
кv=1400 кДж/м – интенсивность роста среднеквадратического отклонения мощности на единицу скорости подачи;
В’=Рр/Vп, кВт·с/м – интенсивность роста средней мощности резания Рр с увеличением скорости подачи Vп.
Подставляя значения Vп в формулу средней мощности резания, определяем значения PР:
.
Значения
эмпирических коэффициентов, зависящих
от свойств угля (для Карагандинского
бассейна)
Число одновременно режущих резцов nр.р
= 21. PP
=(0,0025*21*(0,27*250+46)*3,31+122,7*0,8*0,06*250*0,05)/0,87=56.28
Поделив полученные значения PP
на подставляемые значения VП
получим значение B/
=1125 кВт·с/м.
Подготовка исходных данных для расчета на эвм
Для построения энергетической характеристики комбайна необходимо произвести расчет мощности добычного комбайна при заданном числе и значениях скорости подачи и различных диапазонах их изменения.
Исходные данные:
D=0,8 м – диаметр шнека.
Vр=3,31 м/с – скорость резания;
Br=1 см – ширина режущей кромки резца;
Е=2 – хрупкость пласта;
Sz=0,5 – площадка притупления резца;
F1=0,3; F2=0,4 – коэффициенты трения;
kq1=1,0 – коэффициент охвата первого шнека;
kq2=0,125 - коэффициент охвата второго шнека;
Кос1=1,0 – коэффициент ослабления первого шнека;
Кос2=0,7 – коэффициент ослабления второго шнека;
ηреж.ч.=0,6 – КПД режущей части, Nuc;
ηпод.ч.=0,85 – КПД подающей части, Nuh ;
ηэлдв.=0,97 – КПД электродвигателяNue;
G=8600 Н – сила веса комбайна;
α=5˚ - угол падения пласта;
Ку=1 – коэффициент влияния угла резания на удельную энергию резания;
Кf=1 – коэффициент формы верхней поверхности резца;
GAM= 0,9– плотность угля;
NNN=2 - число раз изменений массивов AR и VP;
KKK=1,3 – коэффициент увеличения диапазона изменения скорости;
ARR=1,3 – коэффициент изменения диапазона варьирования величиной AR (сопротивляемость угля резанию);
Н=1,21 – толщина стружки.
Aр |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
VР |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,04 |
0,03 |
0,2 |
0,01 |
Рис. 1 Ввод исходных данных в программу “Wild Cats”
Рис. 2 Энергетическая характеристика комбайна 1К101УД

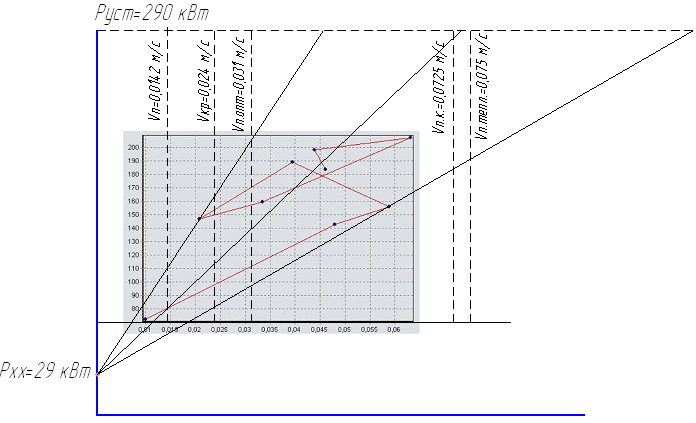

Рис. 3 Энергетическая характеристика комбайна 1К101У с ограничениями
