8.3.3.6.2. Ток небаланса

(8.15.)

где: - составляющая тока небаланса, вызванная погрешностью трансформаторов тока;

- составляющая тока небаланса, вызванная неравенством сопротивлений параллельных линий.

Для снижения тока небаланса, трансформаторы тока должны быть правильно выбраны, проверены по кривым предельной кратности.

Расчетная кратность может быть найдена по формуле:

(8.16.)

где: I_к.макс – ток КЗ в максимальном режиме на шинах противоположной подстанции, текущий по каждой параллельной линии;

k_а – коэффициент, учитывающий апериодическую составляющую тока КЗ, k_а =2.

Согласно руководящим указаниям по релейной защите:

(8.17.)

где: I_к.макс - максимальный ток при трехфазном КЗ на шинах противоположной подстанции, проходящий по одной из параллельных линий при работе обеих;

0,1 - задаваемая погрешность трансформаторов тока (10%);

k_а - коэффициент, учитывающий апериодическую составляющую тока КЗ, k_а =1,5;2.

(8.18.)

где: - разница в процентах между сопротивлениями прямой последовательности двух линий.

Обычно принимается Z_w1 = Z_w2 и = 0.

8.3.3.6.3. Чувствительность защиты

Длина зоны каскадного действия

Вычисляется как длина мертвой зоны токовой поперечной дифференциальной защиты (см. вывод формулы 8.10.):

от длины линии. (8.19.)

Собственно чувствительность пусковых реле

По ПУЭ проверяется для двух случаев:

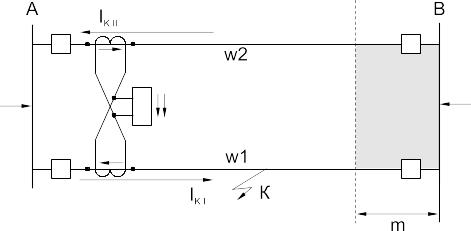

1. При КЗ на границе зоны каскадного действия после отключения поврежденной линии с противоположной стороны (см. рис. 8.3.14.):

(8.20.)

Рис. 8.3.14.

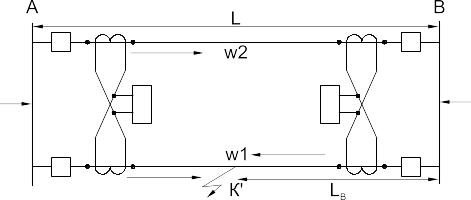

2. В случае установки поперечных дифференциальных защит с обеих сторон линии определяется при повреждении в точке равной чувствительности обеих защит (см. рис. 8.3.15.):

Рис. 8.3.15.

(8.21.)

Длина мертвой зоны по напряжению

Рассчитывается как рассматривалось ранее в пункте 7.6.3.

8.3.3.7. Оценка направленных поперечных дифференциальных защит

Достоинства:

1. простота схемы;

2. меньшая стоимость по сравнению с продольной дифференциальной защитой;

3. отсутствие выдержки времени;

4. нечувствительность к качаниям;

5. простота выбора параметров защиты.

Недостатки:

1. каскадное действие;

2. Мертвая зона по напряжению;

3. необходимость дополнительной защиты при выводе из работы основной при отключении одной из параллельных линий;

4. неправильная работа защиты при обрыве провода линии с односторонним заземлением.

8.3.4. Направленная поперечная дифференциальная защита нулевой последовательности

Чаще всего, когда фазная поперечная дифференциальная защита имеет недостаточную чувствительность к однофазным КЗ, её дополняют комплектом дифференциальной защиты нулевой последовательности. Тогда комплект, включенный на разность фазных токов, выполняется двухфазным. При этом фазный комплект блокируется при КЗ на землю. В этом случае отпадает необходимость в отстройке пусковых реле фазного комплекта от тока в неповрежденных фазах. блокировка осуществляется размыкающим контактом пускового реле однофазного комплекта.

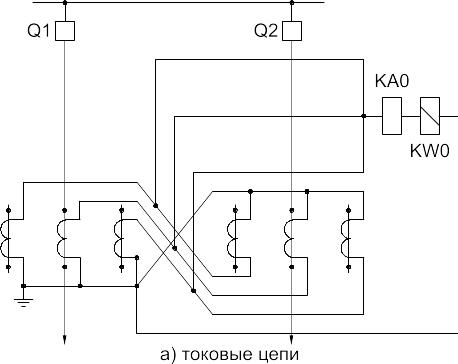

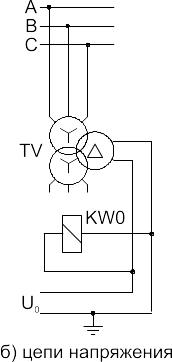

Токовые цепи защиты и цепи напряжения представлены на рис. 8.3.16.

Рис. 8.3.16.
