4.4.3. Схема защиты

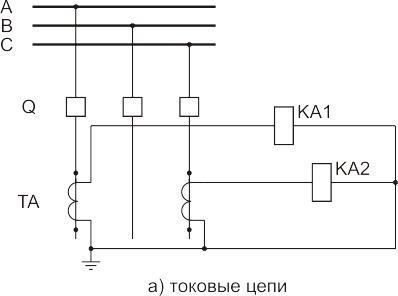

Схема МТЗ с зависимой от тока выдержкой времени представлена на рис. 4.4.7.

Рис. 4.4.7

4.4.4. Выдержки времени защит

Порядок определения выдержек времени защит с зависимой или ограниченно зависимой характеристикой

1. Вначале выбирают характеристику времени защиты, расположенной ближе к потребителям электроэнергии (МТЗ 2). Время срабатывания защиты МТЗ 2 при КЗ в конце линии w2 (точка К_С) определяется по ступенчатому принципу, как для обычной МТЗ. По известному току КЗ I_КС и времени срабатывания t_вв2с выбирается характеристика времени реле типа РТ–80 для защиты МТЗ 2 (см. рис. 4.4.8).

2. Определяют I_КВмакс (в начале участка защиты МТЗ 2, точка К_В).

3. По характеристике времени срабатывания определяют время срабатывания защиты МТЗ 2 t_вв2в при токе I_КВмакс.

4. По условию селективности выдержка времени защиты МТЗ 1 при КЗ в точке К_В должна превышать время защиты МТЗ 2 на ступень селективности t:

t_вв1в=t_вв2в+t,

где t – для таких защит 0,6...1 с. (В лабораторных и курсовых рекомендуется принимать t=0,8 с.)

5. По известному току I_КВмакс и времени срабатывания t_вв1в выбирается характеристика времени реле типа РТ–80 для защиты МТЗ 1.

Рис. 4.4.8

Характеристика защиты МТЗ 1 подбирается при проектировании по типовым характеристикам реле, а в условиях эксплуатации – путем регулирования уставки времени реле. (С последней методикой студенты знакомятся на лабораторной работе.)

4.5. Мтз на переменном оперативном токе

Схемы МТЗ с питанием оперативных цепей от переменного тока могут выполняться:

1) с питанием от трансформаторов тока – на принципе дешунтирования катушки отключения при срабатывании защиты;

2) с питанием от блока питания;

3) с питанием от предварительно заряженных конденсаторов.

4.5.1. Схема с дешунтированием катушки отключения выключателей

4.5.1.1. Схема защиты с зависимой характеристикой

На рис. 4.5.1 изображена схема для привода с двумя катушками отключения. Схема выполняется на реле РТ–85 или РТ–95, имеющими мощные переключающие контакты (до 150 А).

Рис. 4.5.1

Особенности схем с дешунтированием

1. Для их выполнения нужны реле, контакты которых обладают необходимой мощностью для переключения проходящего через них тока КЗ 100…200 А.

2. После срабатывания защиты нагрузка трансформаторов тока резко возрастает за счет подключения катушки отключения. В результате чего увеличивается погрешность трансформаторов тока и вторичный ток, проходящий по реле, уменьшается. Погрешность трансформаторов тока должна быть такой, чтобы вторичный ток был достаточен для удержания в сработанном состоянии реле и надежного действия катушки отключения выключателя.

4.5.1.2. Схема защиты с независимой характеристикой

Схема защиты представлена на рис. 4.5.2. На схемах: TL_A, TL_C – промежуточные трансформаторы реле времени; KT – обмотка электродвигателя реле времени; KL1.3, KL2.3 – контакты, шунтирующие контакт реле времени.

Рис. 4.5.2

Пояснения к схеме.

1. Во избежания отказа реле времени при двухфазном КЗ АС цепь обмотки TL_C разрывается размыкающим контактом КА1.2. В противном случае, как показано на рис. 4.5.3, ток, протекающий через обмотку электродвигателя очень мал и реле не сработает.

Рис. 4.5.3

2. После включения катушек отключения выключателей YAT ток от трансформаторов тока уменьшается, реле КА и КТ могут разомкнуть свои контакты. Однако благодаря самоудерживающим контактам промежуточных реле KL1.3 и KL2.3 преждевременного возврата реле KL при этом не произойдет.
