7) Коэффициент нелинейности

Коэффициент нелинейности оксидно-цинковой керамики составляет

- при коммутационных перенапряжениях а=0,03 – 0,05,

-при грозовых а=0,07 – 0,1

В таблице Вы видите данные ОПН-110 кВ. разработанного

ВЭИ им В.И.Ленина и предприятием Техкомплекс' г.Санкт-Пе тер бург.

У них при больших токах а>0.1. у зарубежных а<0.1 (смотри 2 часть).

Обратите внимание в каком диапазоне изменяется расчетный коэффициент нелинейности (а) у ОПН -110 в предыдущей таблице.

Таблица 2.4 – ОПН (пр-ва 90-х гг.)

I, А	U, кВ
100	179	0,022
280	184	0,027
500	189	0,046
1000	198	0,067
3000	215	0,075
5000	225	0,089
10000	246	0,129

при больших токах а>0,1, у зарубежных а<0,1

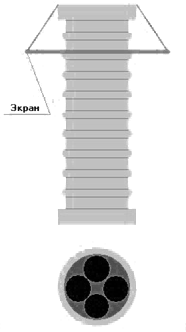

8) Пропускная способность опн

ОПН, к сожалению, не долговечен. При каждом токовом воздействии в нелинейном резисторе выделяется большое количество энергии. Суммарную энергию, воздействие которой нелинейный резистор способен выдержать без разрушения называют пропускной способностью ОПН. Нормированное число воздействий предельным допустимым током обычно равно двадцати. Допустимый ток сильно зависит от формы импульса и его длительности. Причем, чем больше длительность импульса, тем меньше допустимый ток. В справочниках обычно указывают два значения: для грозового импульса и для тока промышленной частоты.

Например, ОПН-110 может выдержать 20 грозовых импульсов (8/20 мкс) по 5 кА или 20 прямоугольных импульсов длительностью 2500 мкс по 280 А (ими заменяют промышленную частоту).

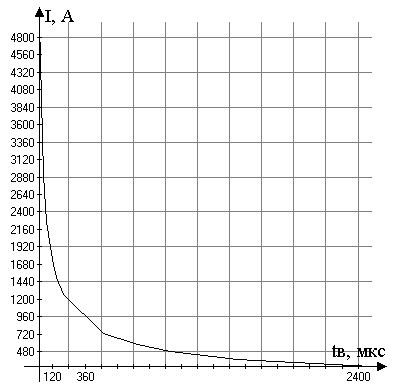

Эмпирическая зависимость между амплитудой (I) и длительностью (t_в) описывается уравнением:

, где - постоянная (для ОПН ).
