Выбор конструктивной схемы монтажа блоков

Монтаж блоков производим специальным монтажным агрегатом. Членим балку на блоки длиной l=12 м. Расход металла на первую очередь составил 8330т/м, длина пролетного строения L=730м. Таким образом, находим вес монтажного блока:

Агрегат устанавливается на монтажной балке, представляющей собой 4 двутавра, распределенные по поперечному сечению. На прогоны из двутавров устанавливаем составные балки из швеллеров, на которые крепится монтажный агрегат.

Блок имеет 8 монтажных точек крепления.

Расчет элементов конструкции

Подбор сечения двутавров:

Статическая схема работы балок-двутавров:

Момент в сечении:

Момент в каждом двутавре:

Момент раскладываем на пару сил Q=210 т/м2

Касательные напряжения (по формуле Журавского):

В обобщенной форме принимаем:

- расчетное сопротивление стали 15ХСНД

A – площадь поперечного сечении двутавра

Учитывая форму эпюры касательных напряжений, увеличиваем значение поперечной силы поправочным коэффициентом 1,5.

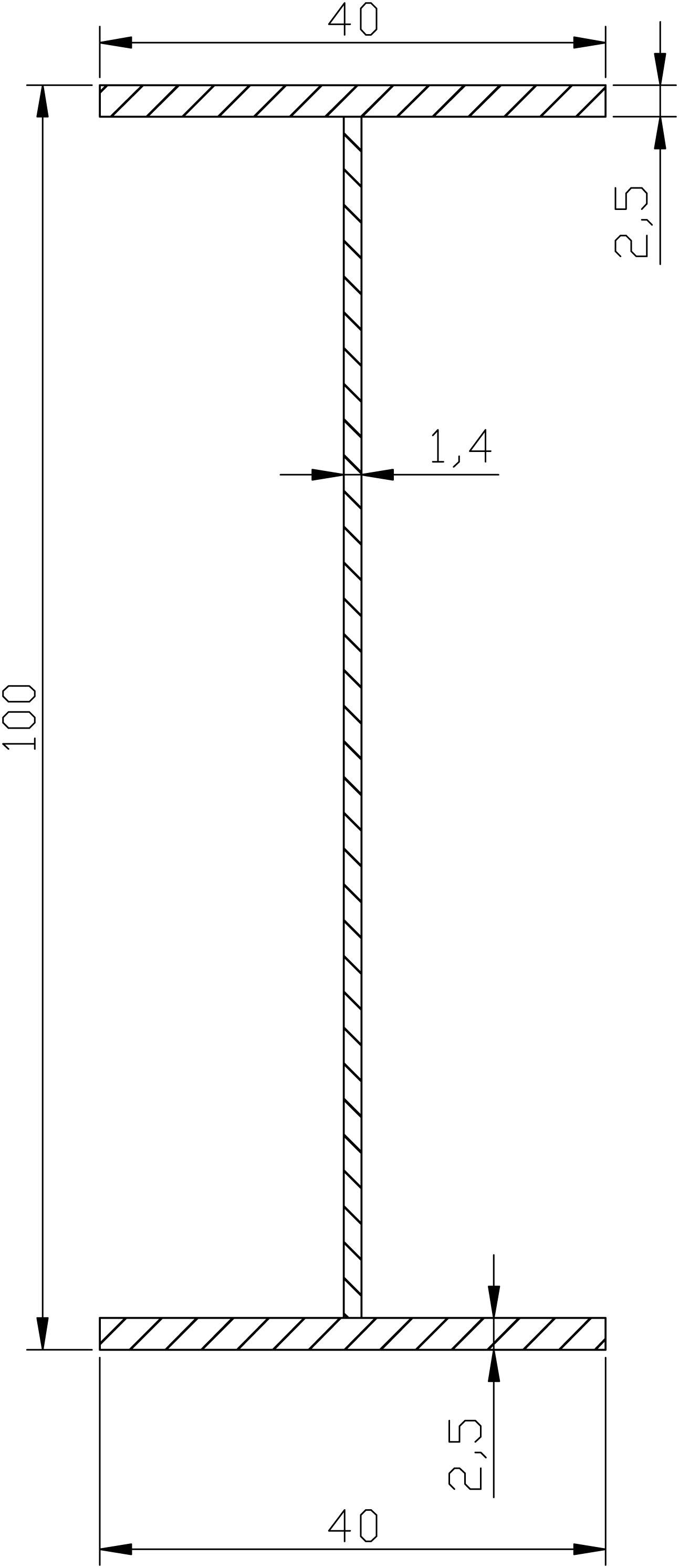

Высоту двутавра принимаем равной h=1м. Толщина горизонтальных покрывающих листов равна 2,5 см. Значит толщину горизонтального листа достаточно принять равной 1,4 см. Таким образом, составное сечение представлено 2ГЛ 40х2,5 см

1ВЛ 95х1,4 см

По конструктивным соображениям принимаем швеллер по сортаменту

ГОСТ 8240-89:

№20,
