I Расчет стоечных подмостей
Сконструируем стойки подмостей из расчета 2 стойки под один блок пролетного строения.
Таким образом, на одну четыре трубы приходится вес половины блока, т.е. P=70т. Вес дополнительного оборудования и материалов, установленных на балку, ориентировочно примем равным p=10т. В сумме нагрузка равна P0=80т.
Проверяем стойку на устойчивость при сжатии весом блока монтируемого пролетного строения. Высота стойки равна - 20 м (максимально)
Для стойки применим стальную трубу диаметром d=530мм и толщиной стенки δ=10мм. Минимальный радиус инерции равен imin =18,39см.
Проверка состоит в выполнении условия:
где
коэффициент понижения основного допускаемого
напряжения:
.
Пролетное строение лежит на временных прокладных балках. Необходимо подобрать их сечение.
Рис 2. Расчетная схема пролетной балки
Необходимый момент сопротивления равен:
Такое сечение могут обеспечить 4 двутавра №70. W0=16748см3.
II Расчет монтажного агрегата
Монтаж блоков производим специальным монтажным агрегатом. Членим балку на блоки длиной l=12 м. Расход металла на первую очередь составил 8330т/м, длина пролетного строения L=730м. Таким образом, находим вес монтажного блока:
Агрегат устанавливается на монтажной балке, представляющей собой 4 двутавра, распределенные по поперечному сечению. На прогоны из двутавров устанавливаем составные балки из швеллеров, на которые крепится монтажный агрегат.
Блок имеет 8 монтажных точек крепления.
Подбор сечения двутавров:

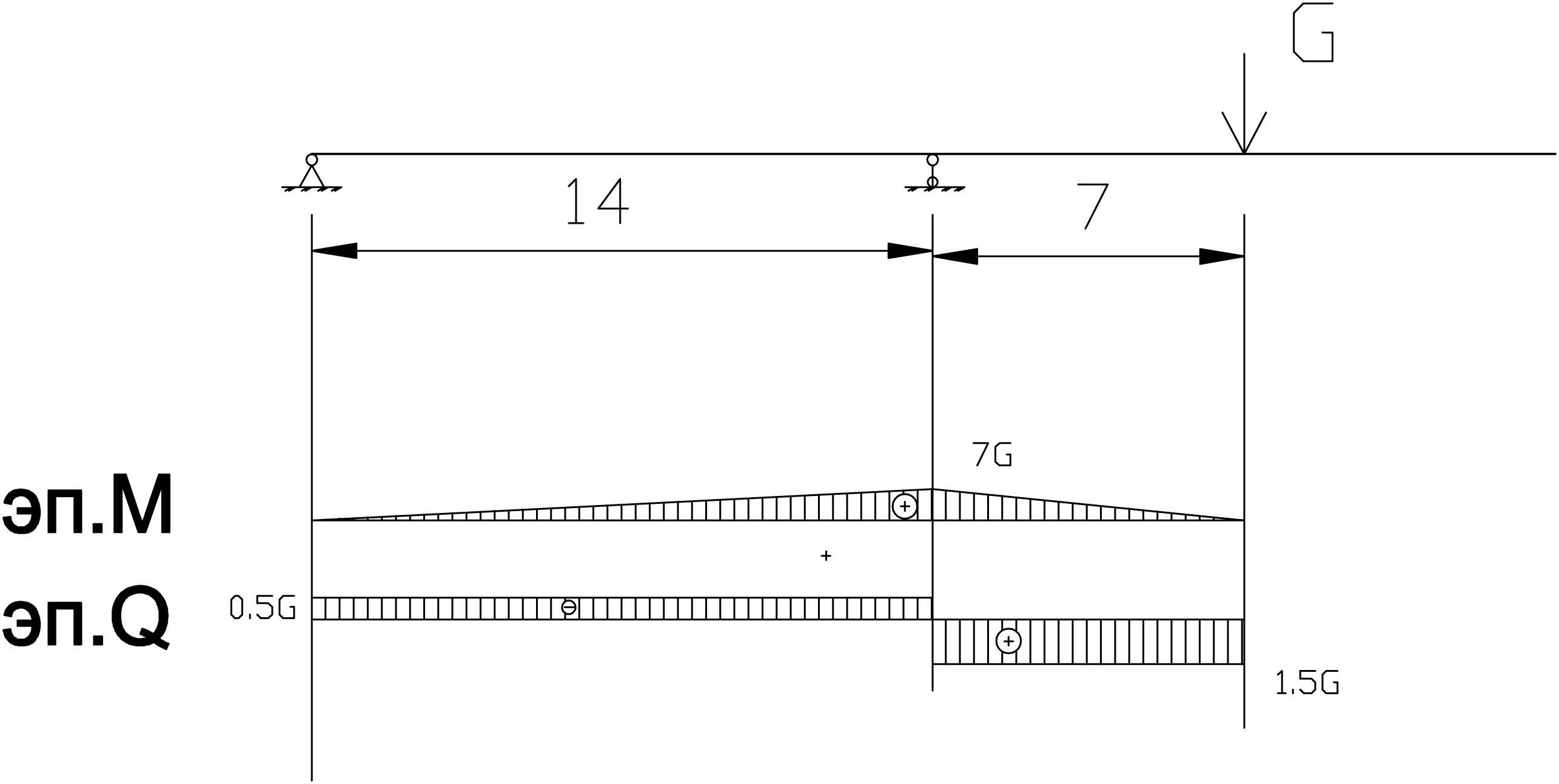

Статическая схема работы балок-двутавров:
Момент в наиболее нагруженном сечении:
Момент в каждом двутавре:
Момент раскладываем на пару сил: N=210 т
Нормальные напряжения в сечении:
Касательные напряжения (по формуле Журавского):
В обобщенной форме принимаем:
- расчетное сопротивление
стали 15ХСНД
A – площадь поперечного сечения двутавра
Учитывая форму эпюры касательных напряжений, увеличиваем значение поперечной силы поправочным коэффициентом 1,5.
Высоту двутавра принимаем равной h=1м. Толщина горизонтальных покрывающих листов равна 2,5 см. Значит толщину горизонтального листа достаточно принять равной 1,4 см. Таким образом, составное сечение представлено 2ГЛ 40х2,5 см
1ВЛ 95х1,4 см
По конструктивным соображениям принимаем швеллер по сортаменту
ГОСТ 8240-89:
№20,
