4)Расчет подмостей

Расчет подмостей сводится к расчету усилий S в отдельных стойках опоры по формуле:

где - - вертикальное давление на опору от веса сооружаемого пролетного строения;

B = 2,69- ширина участка ПС передающего нагрузку на временную опору;

P = 0,0094 т – вес одного инвентарного ригеля;

n = 8 – количество стоек опор, воспринимающих нагрузку;

(S) = 6 т – несущая способность одной стойки.

т

- условие выполняется.

Разработка варианта 2

Для бетонирования на сплошных подмостях по второму варианту выбираю инвентарные мостовые конструкции(МИК-С), т.к. при их использовании можно разработать вариант позволяющий бетонировать пролетное строение без перестановки опалубки, и одновременно осуществлять частичный пропуск транспорта. Для этого 4 из 7 полос движения перекрываются двутавровыми балками, которые оставят полосы движения шириной 4 метра и высотой 4,8 м. Однако затраты связанные с арендой подмостей возрастут более чем в 2 раза . Т.ж. потребуются дополнительные затраты на обустройство опалубки. Однако основное достоинство в том, что балка вступит в работу с проектными напряжениями.

Основанием для инвентарных подмостей и техники служат ж.б. плиты ПДН уложенные на щебеночное основание высотой 20 см, устроенное на песчаной насыпи. В кювет укладывается ж.б. кольца d 0,6 м для пропуска дождевых вод, длина трубы 21 м.

Расчет СВСУ:

  1. Расчет опалубки и поперечных ребер принимаю, как и по первому варианту

  2. Расчет балок перекрытия

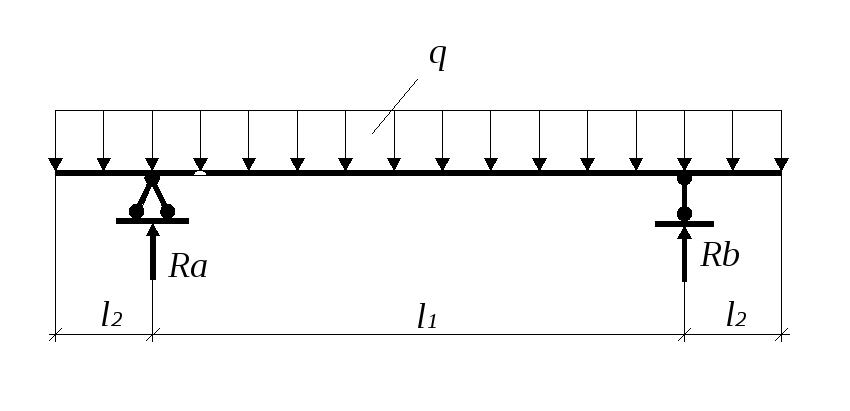

    1. Расчетная схема

l1 =4 м, l2 =1 м, - коэффициент перегрузки

    1. Сбор нагрузок

. Интенсивность вертикальной равномерно распределенной нагрузки

;

где - удельный вес железобетона;

- высота конструкции;

- добавочное динамическое давление от вибрирования бетонной смеси;

- удельный вес древесины.

    1. Определение M и Q

    1. Проверка сечения

Для перекрытия пролетов применяю балки двутаврового сечения №40

По первой группе предельных состояний:

-на прочность по нормальным напряжениям

;

где - момент сечения балки;

- расчетное сопротивление стали 15 ХСНД по пределу текучести;

- коэффициент условий работы

;

- условие выполняется.

По второй группе предельных состояний:

- прогиб досок опалубки для лицевых поверхностей не должен превышать значения ,

;

где - модуль упругости древесины ;

- условие выполняется.
