4.4 Конструирование ростверка.
Применяем низкую конструкцию ростверка, так как опора находится на суходоле. Размеры ростверка в плане 9,0х26,5 метра определяются размерами опоры в плоскости обреза фундамента и возможностью размещения потребного количества буронабивных свай.
Плоскость обреза ростверка располагаем на 0,25 м ниже поверхности грунта.
Высоту ростверка
назначаем
из условий возможности заделки голов
свай в плиту ростверка и возможности
заделки тела опоры.
Таким образом, отметка обреза фундамента равна -0,25 м, отметка подошвы ростверка -4,75 м.
Размещаем 27 буронабивных сваи диаметром 1,5 метра в площади ростверка (рис. 4.11).

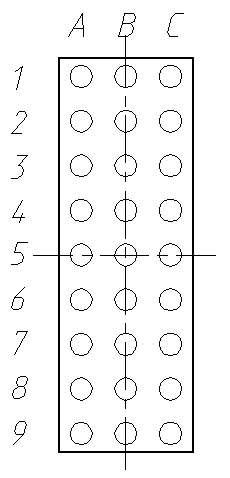

Рис. 4.11. Схема расположения буронабивных свай.
5.5 Расчёт фундамента по плоским расчётным схемам по обобщённой методике цнииСа.
А. ВДОЛЬ МОСТА.
Расчёт произведён с помощью программы «РОСТВЕРК» (ОАО «Институт ГИПРОСТРОЙМОСТ-Санкт-Петербург»).
Расчётная схема представлена на рис. 4.12.

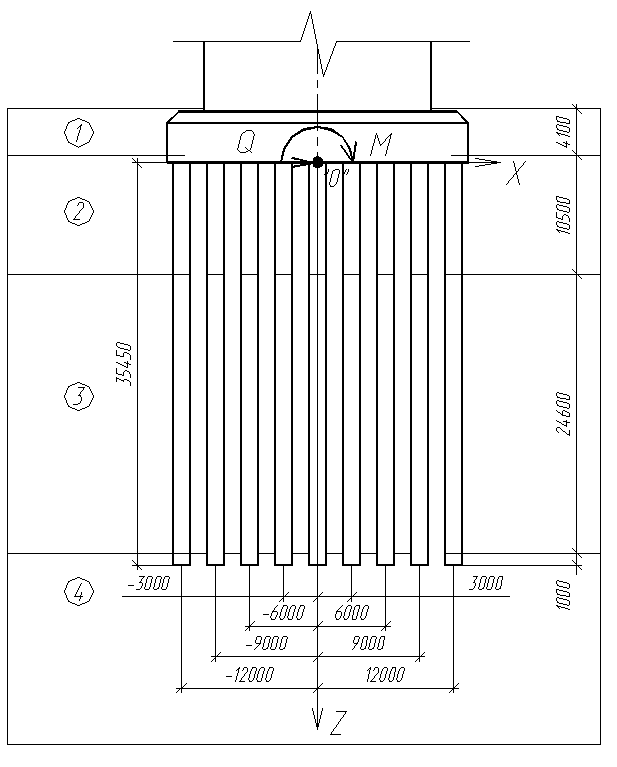

Рис. 4.12. Расчётная схема для расчёта ростверка
по плоской схеме вдоль моста.
Результаты расчёта представлены ниже.
Б. ПОПЕРЁК МОСТА.
Расчёт произведён с помощью программы «РОСТВЕРК» (ОАО «Институт ГИПРОСТРОЙМОСТ-Санкт-Петербург»).
Расчётная схема представлена на рис. 5.13.
Рис. 4.13. Расчётная схема для расчёта ростверка
по плоской схеме поперёк моста.
Результаты расчёта представлены ниже.
Результаты расчёта фундамента сведены в таблицу 4.3 (см. рис. 4.14).
Рис. 4.14. Схема к определению суммарных усилий
в буронабивных сваях.
Таблица 4.3.
Суммарные усилия в буронабивных сваях.
|
|
НОРМАЛЬНАЯ СИЛА N, т |
||||||
|
Номер буронабивной сваи |
Схема I |
Схема IV |
Схема I +схема IV |
Схема II |
Схема III |
Схема V |
Схема III +схема V |
|
A1 |
450,6 |
68,7 |
519,3 |
234,8 |
374,9 |
274,9 |
649,8 |
|
A2 |
450,6 |
51,5 |
502,1 |
234,8 |
374,9 |
206,2 |
581,1 |
|
A3 |
450,6 |
34,4 |
485 |
234,8 |
374,9 |
137,4 |
512,3 |
|
A4 |
450,6 |
17,2 |
467,8 |
234,8 |
374,9 |
68,7 |
443,6 |
|
A5 |
450,6 |
0 |
450,6 |
234,8 |
374,9 |
0 |
374,9 |
|
A6 |
450,6 |
-17,2 |
433,4 |
234,8 |
374,9 |
-68,7 |
306,2 |
|
A7 |
450,6 |
-34,4 |
416,2 |
234,8 |
374,9 |
-137,4 |
237,5 |
|
A8 |
450,6 |
-51,5 |
399,1 |
234,8 |
374,9 |
-206,2 |
168,7 |
|
A9 |
450,6 |
-68,7 |
381,9 |
234,8 |
374,9 |
-274,9 |
100 |
|
B1 |
1108,8 |
68,7 |
1177,5 |
1020,8 |
518,6 |
274,9 |
793,5 |
|
B2 |
1108,8 |
51,5 |
1160,3 |
1020,8 |
518,6 |
206,2 |
724,8 |
|
B3 |
1108,8 |
34,4 |
1143,2 |
1020,8 |
518,6 |
137,4 |
656 |
|
B4 |
1108,8 |
17,2 |
1126 |
1020,8 |
518,6 |
68,7 |
587,3 |
|
B5 |
1108,8 |
0 |
1108,8 |
1020,8 |
518,6 |
0 |
518,6 |
|
B6 |
1108,8 |
-17,2 |
1091,6 |
1020,8 |
518,6 |
-68,7 |
449,9 |
|
B7 |
1108,8 |
-34,4 |
1074,4 |
1020,8 |
518,6 |
-137,4 |
381,2 |
|
B8 |
1108,8 |
-51,5 |
1057,3 |
1020,8 |
518,6 |
-206,2 |
312,4 |
|
B9 |
1108,8 |
-68,7 |
1040,1 |
1020,8 |
518,6 |
-274,9 |
243,7 |
|
C1 |
1767 |
68,7 |
1836 |
1806,8 |
662,3 |
274,9 |
937,2 |
|
C2 |
1767 |
51,5 |
1818,5 |
1806,8 |
662,3 |
206,2 |
868,5 |
|
C3 |
1767 |
34,4 |
1801,4 |
1806,8 |
662,3 |
137,4 |
799,7 |
|
C4 |
1767 |
17,2 |
1784,2 |
1806,8 |
662,3 |
68,7 |
731 |
|
C5 |
1767 |
0 |
1767 |
1806,8 |
662,3 |
0 |
662,3 |
|
C6 |
1767 |
-17,2 |
1749,8 |
1806,8 |
662,3 |
-68,7 |
593,6 |
|
C7 |
1767 |
-34,4 |
1732,6 |
1806,8 |
662,3 |
-137,4 |
524,9 |
|
C8 |
1767 |
-51,5 |
1715,5 |
1806,8 |
662,3 |
-206,2 |
456,1 |
|
C9 |
1767 |
-68,7 |
1698,3 |
1806,8 |
662,3 |
-274,9 |
387,4 |
