3. Проектирование снабжения строительства водой, сжатым воздухом и электроэнергией.

Строительство моста в современных условиях связано с большим потреблением электроэнергии, сжатого воздуха и воды.

Временное водоснабжение.

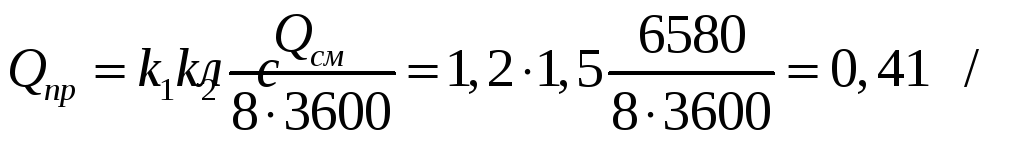

На строительной площадке вода требуется для технических целей, пожаротушения, а также для санитарно-бытовых нужд. Расчетный секундный расход воды на производственные нужды Qпр определяется по формуле:

где Qсм – расход воды на производственные нужды за одну смену в сутки, л;

k1=1.2 – коэффициент на неучтенные потребности;

k2=1,5 – коэффициент неравномерности потребления воды в течение рабочей смены.

При определении Q_см по графику производства работ необходимо установить период с наибольшим потреблением воды.

Расход воды на производственные нужды

Виды расхода	Единица измерения	Расход воды на единицу измерения, л	Расход воды
Охлаждение:
Компрессора	1 м3 воздуха	10	18,0х10=180
Двигателей внутреннего сгорания	1 л.с. в час	40	4000
Заправка и промывка автомобилей:
Легковых	1 автомобиль в сутки	400	400
Грузовых	1 автомобиль в сутки	500	2000

Расход воды на тушение пожара принимается 10 л/с.

Расход воды на санитарно-бытовые нужды на строительной площадке слагается из расхода воды на питье, умывание, приготовление пищи и принятие душей:

Q_хоз=Q’_хоз+Q’’_хоз=0,03+0,16=0,19 л/с

Наибольший секундный расход определяется по формуле:

Наибольший секундный расход воды для душей

За расчетный секундный расход воды на стройплощадке принимается наибольшее из двух значений:

Q= Qпр+Qхоз=0.41+0.19=0,6 л/с

Q=0.5(Qпр+Qхоз)+Qпож=0,5(0,4+0,19)+10=10,3 л/с=37,08 м³/ч

Получаем расход воды равный 37,08 м³/ч

Временное теплоснабжение. На строительстве моста тепло необходимо для обогрева административных и бытовых помещений. Источником тепла является электроэнергия. Потребление тепла в течение года неравномерно, что необходимо учитывать при составлении проекта теплоснабжения.

Расход тепла на обогрев зданий определяется по формуле:

,

где V- объем здания, м³;

qо- удельная тепловая характеристика здания, ккал/м3*ч*град;

tв, tн - температура воздуха, внутренняя и наружная, град.

Наибольший суммарный расход тепла в час определяется с учетом графика производства работ.

Обогрев помещений производится электрообогревателями.

Обеспечение строительства сжатым воздухом. Сжатый воздух необходим на строительстве моста для обеспечения работы пневматических инструментов, различных аппаратов.

Потребность в сжатом воздухе для пневматического инструмента определяется по формуле:

,

где - k₁=1,5- коэффициент, учитывающий потери воздуха в сети;

k₂ =0,9- коэффициент одновременности (число инструментов 2-3);

q- потребление воздуха одним инструментом, м³/мин,

Принимаем один компрессор типа КС-9 производительность 9 м3/мин.

Потребление сжатого воздуха пневмоинструментами и аппаратами

Наименование и количество аппаратов	Расход воздуха при атмосферном. давлении, м3/мин	на общее кол-во аппаратов
Сверлильная машинка (2) Шлифовальная машинка (2) Пескоструйный аппарат (2) Гайковерт (4) Покрасочный аппарат (2)	1,3 1,6 2,5 1,5 0,3	2,6 3,2 5,0 6,0 0,6

Временное электроснабжение. Электроснабжение строительства мостов обычно осуществляется от действующих электрических сетей. К строительной площадке эстакады электроэнергия подается от ближайшего здания по трёхфазной линии напряжением 380 В. Для подачи потребителям необходимо напряжение 380/220 В. При отсутствии действующей электросети снабжение строительства электроэнергией осуществляется от временных электростанций. Временные сети низкого напряжения обычно устраиваются воздушными на деревянных столбовых опорах с использованием голых проводов.

Расчет суммарной потребной мощности устройств энергопитания производится по формуле:

,

где k=1,1- коэффициент, учитывающий потери мощности в сети;

k₁,k₂, k₃- коэффициенты спроса;

cos=0,75- коэффициент мощности,

Р_с- сумма номинальных мощностей всех установленных моторов и других силовых потребителей, кВт;

Р_ов- общая мощность осветительных приборов для внутреннего освещения, кВт;

Р_он- общая мощность осветительных приборов для наружного освещения, кВт.

Р_с=35 кВт;

Р_ов=0,015x380=5,7 кВт;

Р_он=0.0024x1943+8.65+0.0003x120000=50 кВт;

Определение потребности строительства в машинах и механизмах

№ п/п	Наименование машин	Потребное кол-во	Тип двигателя	Мощность электродвигателя
				Одной машины	Общая
1	Экскаватор	1	Двигатель внутреннего сгорания	-	-
2	Стреловой железнодорожный кран ЕДК 300	1	Двигатель внутреннего сгорания	-	-
3	Стреловой кран NK-750 YS KATO	1	Двигатель внутреннего сгорания	-	-
5	Бульдозер	1	Двигатель внутреннего сгорания	-	-
6	Компрессор КС-9	1	Двигатель внутреннего сгорания	-	-
7	Автосамосвал	1	Двигатель внутреннего сгорания	-	-
