Расчёт монтажных стыков поперечных балок.

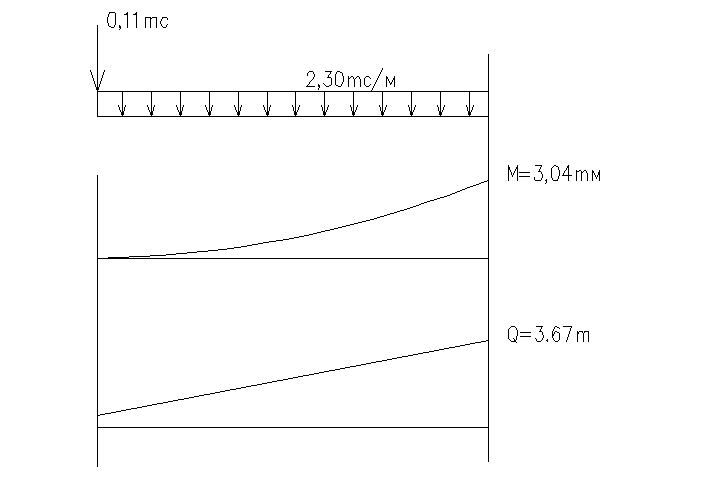

Расчёт стыков консолей.
Статический момент инерции сечения консоли:
.
Центр тяжести сечения:
.
Момент инерции относительно центра тяжести сечения:
.
.
Максимальное усилие, приходящееся на один болт стенки:
.
Расчёт накладок.
Момент, воспринимаемый поясами балки:
.
Усилие, воспринимаемое одним поясом балки:
,
где Н – расстояние между центрами тяжести поясов балки.
.
Усилие, воспринимаемое одним болтом пояса:
Суммарное сечение накладок каждого пояса:
.
Принимаем накладки из листа сечением 180x10 из стали 15ХСНД.
Расчёт стыков поперечных балок.
Статический момент инерции сечения консоли:
.
Центр тяжести сечения:
.
Момент инерции относительно центра тяжести сечения:
.
.
Максимальное усилие, приходящееся на один болт стенки:
.
Расчёт накладок.
Момент, воспринимаемый поясами балки:
.
Усилие, воспринимаемое одним поясом балки:
.
.
Усилие, воспринимаемое одним болтом пояса:
Суммарное сечение накладок каждого пояса:
.
Принимаем накладки из листа сечением 180x10 из стали 15ХСНД.
-
Расчёт сечения связей между балками.
При
работе в составе пролётного строения
элементы связей воспринимают сжимающие
или растягивающие усилия. Поэтому в
первом приближении сечение элементов
связей может определятся требованиями
предельной гибкости
.
,
где
- свободная длинна элементов связей;
-
минимальный радиус инерции поперечного
сечения элемента;
-
предельная гибкость элемента, принимаемая
равной 130 для железнодорожных мостов.
Элементы
связей принимаем из спаренных уголков
80x80x8.
Расстояние между уголками 10 мм. По длине
между уголками ставятся прокладки с
шагом не более 40.
Геометрические характеристики сечения получим по программе КОНСТРУКТОР СЕЧЕНИЙ.
Элемент сечения |
Угол |
Зеркально |
Уголок равнополочный по ГОСТ 8509-93 L80x8 |
0 град |
- |
Уголок равнополочный по ГОСТ 8509-93 L80x8 |
0 град |
+ |
Габариты 170 x 80 мм
Геометрические характеристики |
|||
|
Параметр |
Значение |
Единицы измерения |
A |
Площадь поперечного сечения |
24,6 |
см2 |
|
Угол наклона главных осей инерции |
90 |
град |
Iy |
Момент инерции относительно центральной оси Y1 параллельной оси Y |
146,628 |
см4 |
Iz |
Момент инерции относительно центральной оси Z1 параллельной оси Z |
335,265 |
см4 |
It |
Момент инерции при свободном кручении |
4,861 |
см4 |
iy |
Радиус инерции относительно оси Y1 |
2,441 |
см |
iz |
Радиус инерции относительно оси Z1 |
3,692 |
см |
Wu+ |
Максимальный момент сопротивления относительно оси U |
39,443 |
см3 |
Wu- |
Минимальный момент сопротивления относительно оси U |
39,443 |
см3 |
Wv+ |
Максимальный момент сопротивления относительно оси V |
25,586 |
см3 |
Wv- |
Минимальный момент сопротивления относительно оси V |
64,618 |
см3 |
Wpl,u |
Пластический момент сопротивления относительно оси U |
68,086 |
см3 |
Wpl,v |
Пластический момент сопротивления относительно оси V |
52,357 |
см3 |
Iu |
Максимальный момент инерции |
335,265 |
см4 |
Iv |
Минимальный момент инерции |
146,628 |
см4 |
iu |
Максимальный радиус инерции |
3,692 |
см |
iv |
Минимальный радиус инерции |
2,441 |
см |
au+ |
Ядровое расстояние вдоль положительного направления оси Y(U) |
1,04 |
см |
au- |
Ядровое расстояние вдоль отрицательного направления оси Y(U) |
2,627 |
см |
av+ |
Ядровое расстояние вдоль положительного направления оси Z(V) |
1,603 |
см |
av+ |
Ядровое расстояние вдоль отрицательного направления оси Z(V) |
1,603 |
см |
ym |
Координата центра масс по оси Y |
2,755e-016 |
см |
zm |
Координата центра масс по оси Z |
0 |
см |
Ip |
Полярный момент инерции |
481,893 |
см4 |
ip |
Полярный радиус инерции |
4,426 |
см |
Wp |
Полярный момент сопротивления |
54,775 |
см3 |
