2.7. Расчет оголовков башен.

Основными несущими элементами оголовка являются поперечные балки, на которые опираются продольные подшкивные балки. Главные шкивы устанавливаются на подшкивных балках таким образом, чтобы внешняя ветвь несущих тросов находилась на одной вертикали с центром опорных частей разводного пролетного строения. При этом расстояние от внешней ветви несущих тросов до передней поперечной балки равно расстоянию между центрами опорных частей стационарного и разводного пролетных строений, опирающихся на опору. Если В – ширина башни, равная расстоянию между главными фермами башенного пролетного строения, то при эскизном проектировании на основании имеющегося опыта можно принять следующие соотношения:

Произведем расчет продольных балок оголовков в случае движения разводного пролетного строения.

Имея исходные данные:

где

находим и

Получаем соответствующие эпюры моментов и перерезывающих сил:

Произведем расчет продольных балок оголовков в случае подвешивания противовеса на ленточном подъемнике.

;

;

Получаем соответствующие эпюры моментов и перерезывающих сил:

Сечение продольной балки принимаем как швеллер №5

Проверим напряжения:

Принятые размеры сечения продольной балки обеспечивают требуемую прочность по нормальным напряжениям.

Произведем расчет поперечных балок оголовков в случае движения разводного пролетного строения.

Из уравнения равновесия находим

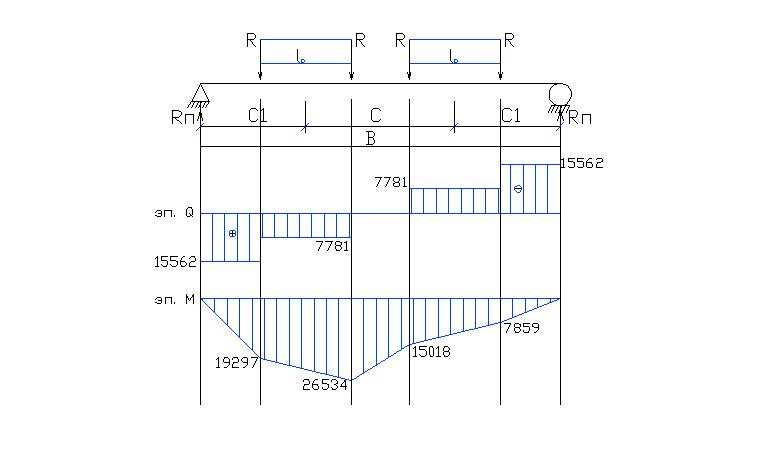

Получаем соответствующие эпюры моментов и перерезывающих сил:

Произведем расчет поперечных балок оголовков в случае подвешивания противовеса на ленточном подъемнике.

Аналогично из уравнения равновесия находим

Получаем соответствующие эпюры моментов и перерезывающих сил:

Сечение поперечной балки принимаем как двутавр №27

Проверим напряжения:

Принятые размеры сечения поперечной балки обеспечивают требуемую прочность по нормальным напряжениям.
