Таблица 4
Основные характеристики безростверковых промежуточных опор
Наименование элементов |
Размеры элементов, см |
Объем, м3 |
|
|
|
Плита насадка |
310 x 420 x 160 |
20,83 |
|
|
|
|
|
|
Опорная площадка |
250 x 100 x 20 |
0,50 |
|
|
|
|
|
|
Столбчатая конструкция |
Длина столба 600 |
12,06 |
диаметром 80 см |
То же 700 |
14,07 |
|
” 800 |
16,07 |
|
” 900 |
18,09 |
|
” 1000 |
20,10 |
|
” 1100 |
22,11 |
|
” 1200 |
24,12 |
|
” 1300 |
26,13 |
|
” 1400 |
28,14 |
|
” 1500 |
30,15 |
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 4

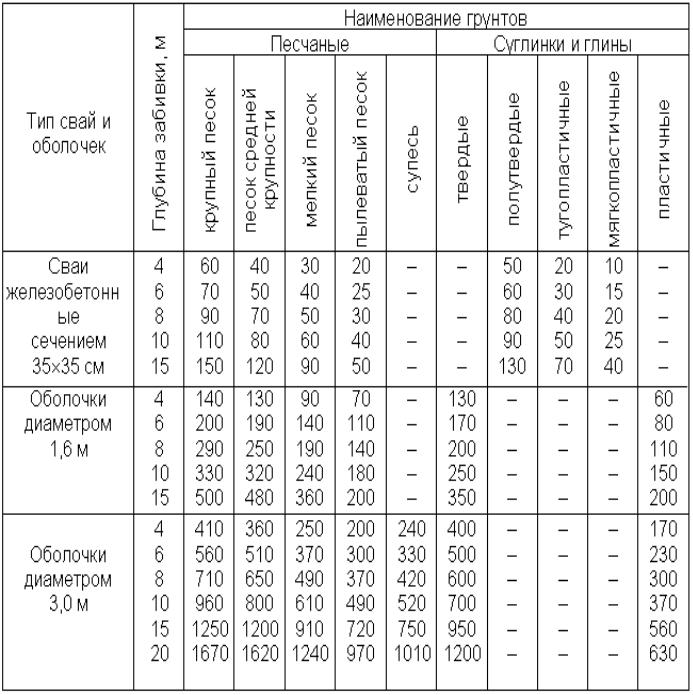

Несущая способность свай и оболочек по грунту, кН 10
ПРИЛОЖЕНИЕ 5
Укрупненные расценки строительно-монтажных работ
|
Наименование работ |
Единица |
Стоимость, |
|
измерения |
р. |
|
|
|
||
|
|
|
|
|
|
|
|
|
1. Опоры |
|
|
|
|
|
|
1.1. Изготовление и забивка деревянного брусчатого |
м3 шпунта |
194,0 |
|
шпунтового ограждения |
|
|
|
|
|
|
|
1.2. Устройство металлического шпунтового ограждения |
т шпунта |
223,0 |
|
|
|
|
|
1.3. Устройство котлована механизированным способом |
м3 |
1,6 |
|
без водоотлива |
|
|
|
|
м3 |
|
|
1.4. То же с водоотливом |
2,6 |
||
|
м3 |
|
|
1.5. Изготовление и забивка железобетонных свай |
300,0 |
||
|
|
|
|
1.6. Погружение железобетонных призматических свай: |
м3 |
|
|
на суше |
|
127,0 |
|
на плаву |
|
м3 |
202,0 |
|
|
|
|
1.7. Устройство железобетонных буронабивных столбов: |
м3 |
|
|
в легких грунтах |
269,0 |
||
в тяжелых грунтах |
м3 |
419,0 |
|
в скальных грунтах |
м3 |
681,0 |
|
|
|
|
|
1.8. Изготовление железобетонных оболочек: |
м3 |
|
|
диаметром 0,4–0,6 м |
315,0 |
||
” |
1,0–1,6 м |
м3 |
348,0 |
” |
2,0–3,0 м |
м3 |
377,0 |
|
|
|
|
1.9. Погружение оболочек диаметром 0,4–0,6 м: |
м3 |
|
|
с земли или подмостей |
34,0 |
||
на плаву |
|
м3 |
61,0 |
|
|
|
|
1.10. Погружение оболочек диаметром 1,0–3,0 м: |
1 пог. м |
|
|
с земли или подмостей |
погруж. |
|
|
на плаву |
1 пог. м |
352,0 |
|
|
|
погруж. |
385,0 |
|
|
|
|
1.11. Разбуривание скальных грунтов |
1 пог. м |
628,0 |
|
|
|
бурения |
|
|
|
|
|
1.12. Заполнение оболочек бетоном методом ВПТ: |
м3 |
39,0 |
|
на суше или с подмостей |
|||
на плаву |
|
м3 |
48,0 |
|
|
|
|
1.13. Заполнение оболочек бетоном насухо: |
м3 |
|
|
на суше или с подмостей |
64,0 |
||
на плаву |
|
м3 |
72,0 |
|
|
|
|
1.14. Отсыпка островков с укреплением скальными |
м3 |
|
|
грунтами |
|
4,0 |
|
|
|
|
|
1.15. Монолитные железобетонные ростверки |
м3 |
83,0 |
|
м3 |
|
1.16. Сборные железобетонные фундаменты |
87,0 |
|
|
м3 |
|
1.17. Сборные бетонные фундаменты |
67,0 |
|
|
м3 |
|
1.18. Монолитные железобетонные фундаменты |
65,0 |
|
|
м3 |
|
1.19. Монолитная бетонная кладка тела опоры |
75,0 |
|
|
м3 |
|
1.20. Монолитная железобетонная кладка тела опоры |
87,0 |
|
|
м3 |
|
1.21. Устройство сборных бетонных блоков опоры |
187,0 |
|
|
м3 |
|
1.22. Устройство сборных железобетонных блоков опоры |
245,0 |
|
|
м3 |
|
1.23. Гранитная облицовка опоры |
57,0 |
2.Железобетонные пролетные строения
2.1.Стоимость и монтаж железнодорожных пролетных строений:
из обычного железобетона |
м3 |
500,0 |
из преднапряженного железобетона |
м3 |
540,0 |
|
|
|
2.2. Покрытие проезжей части гидроизоляцией с |
м2 |
16,0 |
устройством водоотвода |
|
|
|
|
|
3. Разные работы |
|
|
|
|
|
3.1. Отсыпка насыпей механическими средствами |
м3 |
2,0 |
|
|
|
3.2. Отсыпка насыпей при помощи гидромеханизации |
м3 |
1,5 |
|
|
|
3.3. Срезка русла |
м3 |
1,1 |
|
|
|
3.4. Разработка грунта экскаватором |
м3 |
1,5 |
|
|
|
3.5. Укрепление откосов конусов насыпей и дамб: |
м3 |
|
каменной наброской |
15,0 |
|
каменным мощением |
м2 |
14,6 |
сборными бетонными плитами |
м2 |
14,9 |
сборными железобетонными плитами |
м2 |
31,4 |
монолитным железобетоном |
м2 |
22,0 |
обсевом трав |
м2 |
0,4 |
ПРИЛОЖЕНИЕ 6
Технико-экономическое сравнение вариантов моста

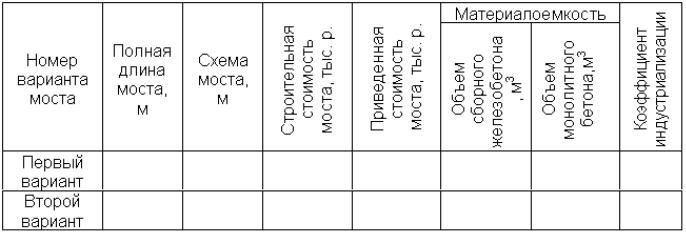

Таблица 1
Технические и экономические показатели вариантов железобетонного моста
Таблица 2
Ведомость строительной стоимости моста
|
Наименование |
Единичная |
Объем |
Общая |
строительно-монтажных работ |
стоимость |
(вес) |
стоимость |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
1. |
Промежуточная опора |
|
|
|
|
. |
|
|
|
|
. |
|
|
|
|
. |
|
|
|
|
Итого |
|
|
|
2. |
Пролетное строение |
|
|
|
|
. |
|
|
Стоимость |
|
. |
|
|
опоры |
|
. |
|
|
|
|
Итого |
|
|
|
|
|
|
|
Стоимость |
|
|
|
|
пролетного |
|
|
|
|
строения |
|
|
|
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 7
Входная и выходная информация по расчету железобетонного пролетного строения
сприменением программных модулей
1.Модуль POWER – определение расчетных усилий

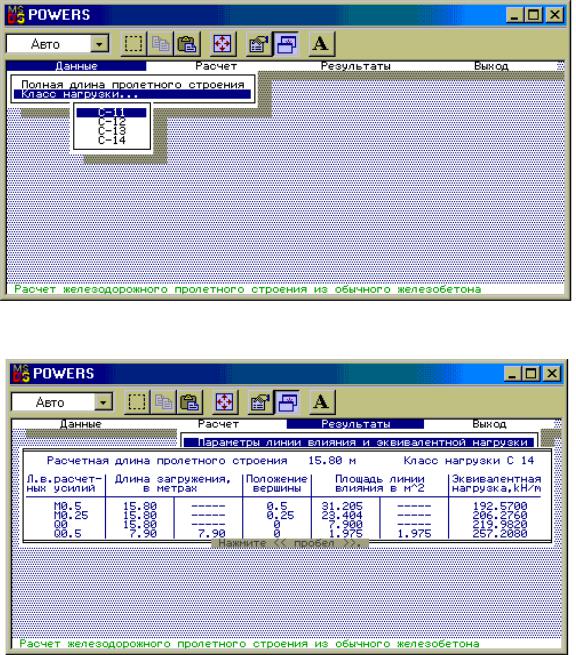

Рис. 1. Форма ввода исходных данных
Рис. 2. Параметры линии влияния
Рис. 3. Расчетные усилия
2. Модуль MOST – расчет балки на прочность по нормальным и наклонным сечениям
Рис. 4. Входная информация

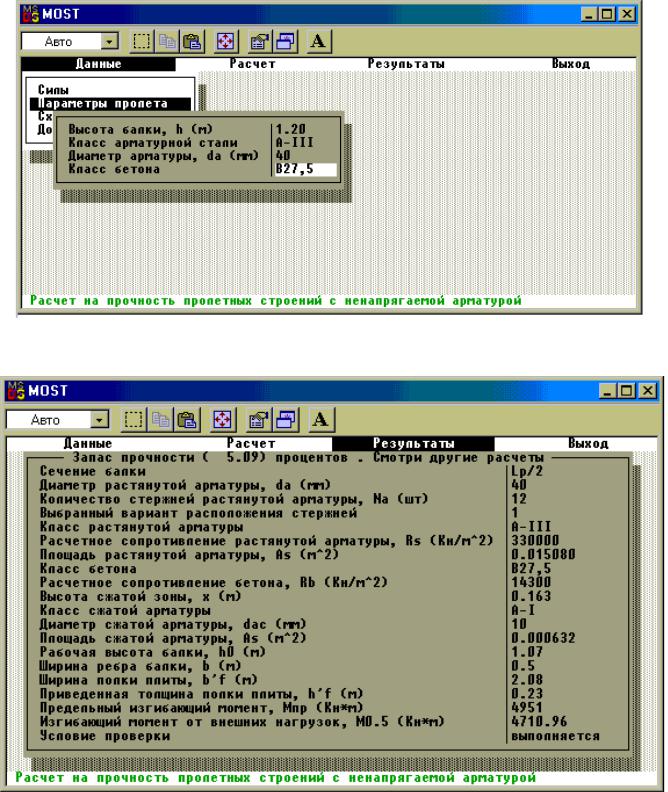

Рис. 5. Форма ввода исходных данных по расчету балки на прочность

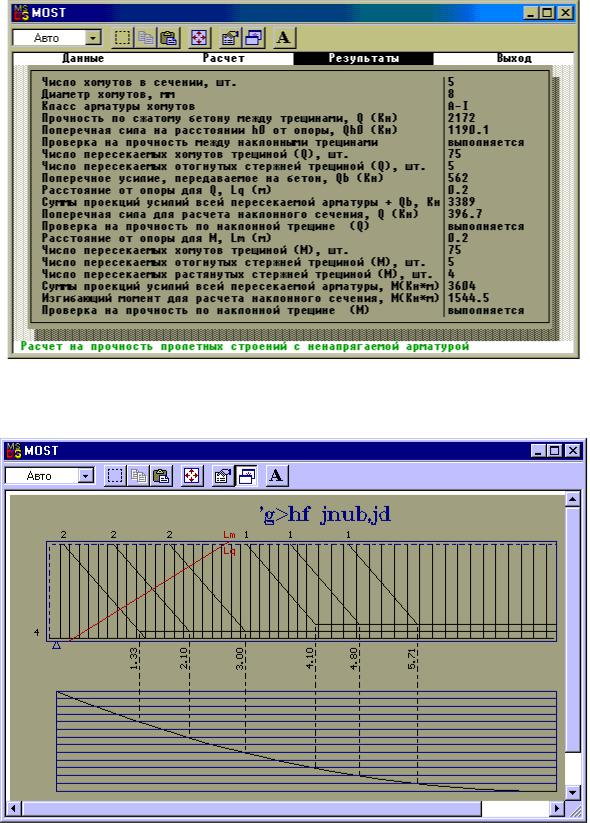

Рис. 6. Выходная информация по расчету пролетного строения на прочность по нормальному сечению
Рис. 7. Выходная информация по расчету балки на прочность по наклонному сечению
Рис. 8. Эпюра моментов
Рис. 9. Варианты расположения |
Рис. 10. Расположение рабочей |
арматуры в балке пролетного строения |
арматуры балки |
3. Модуль 92. EXE – расчет балки на выносливость

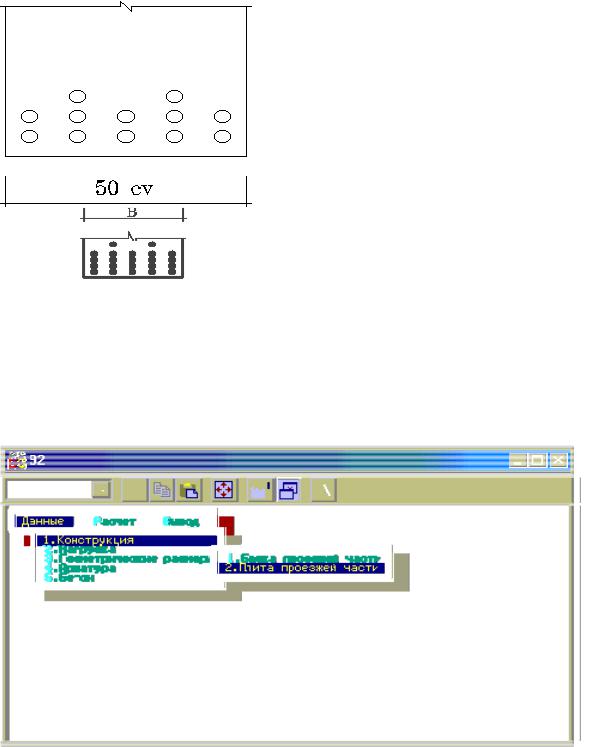

Рис. 11. Форма ввода исходных данных для расчета балки на выносливость
