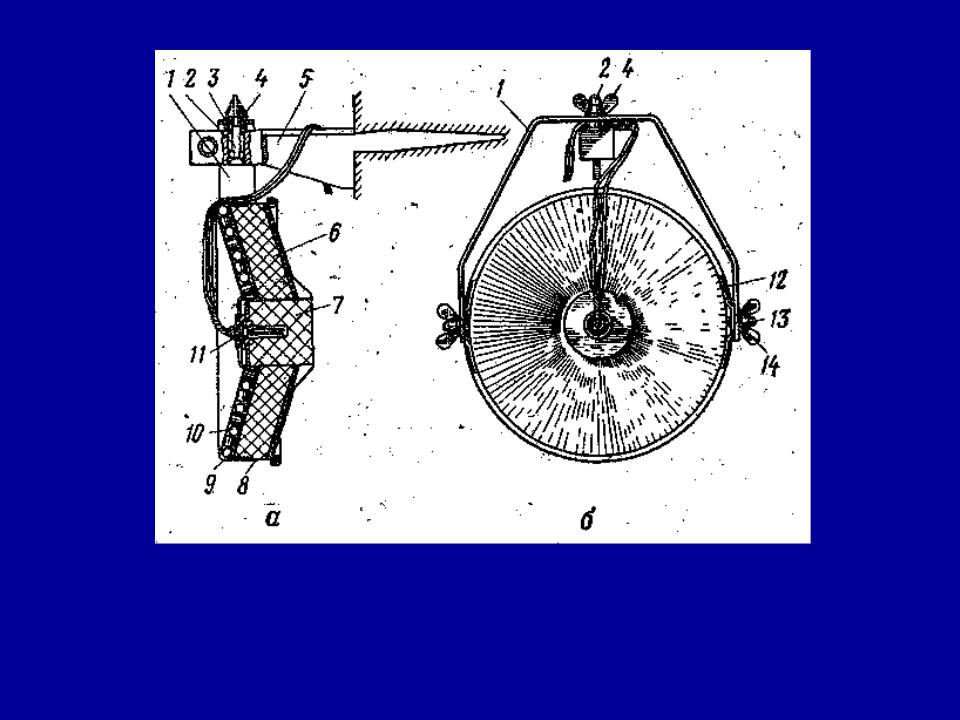

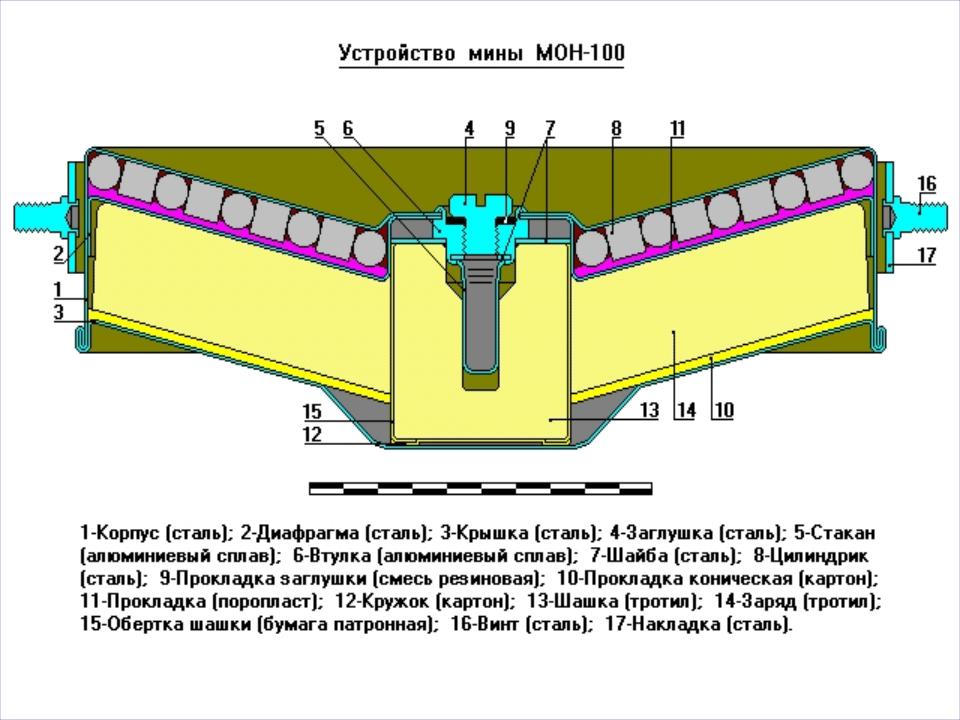

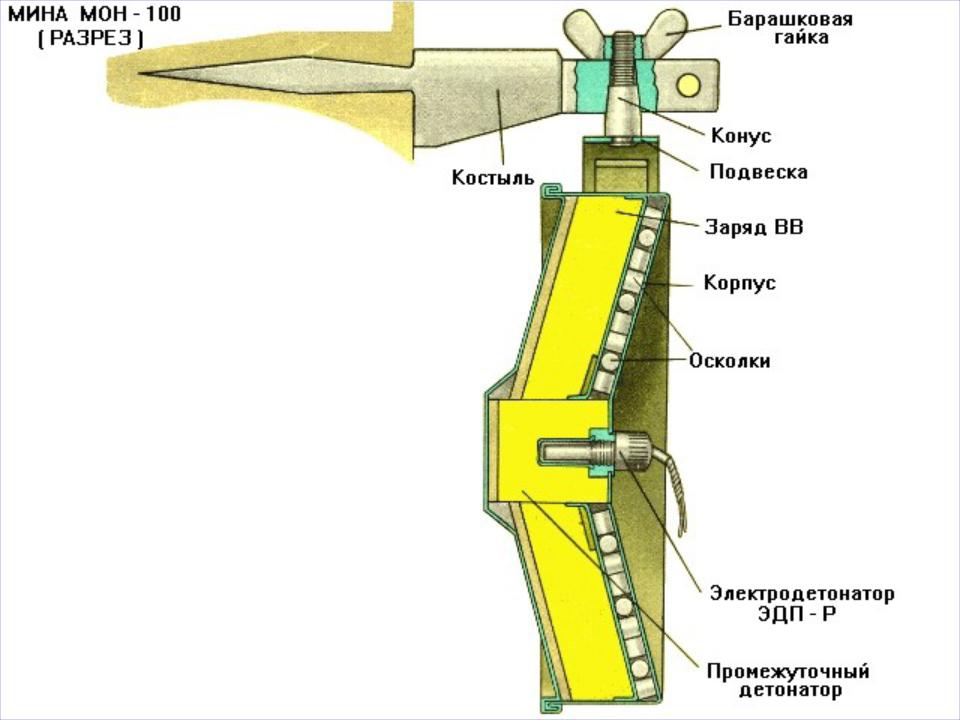

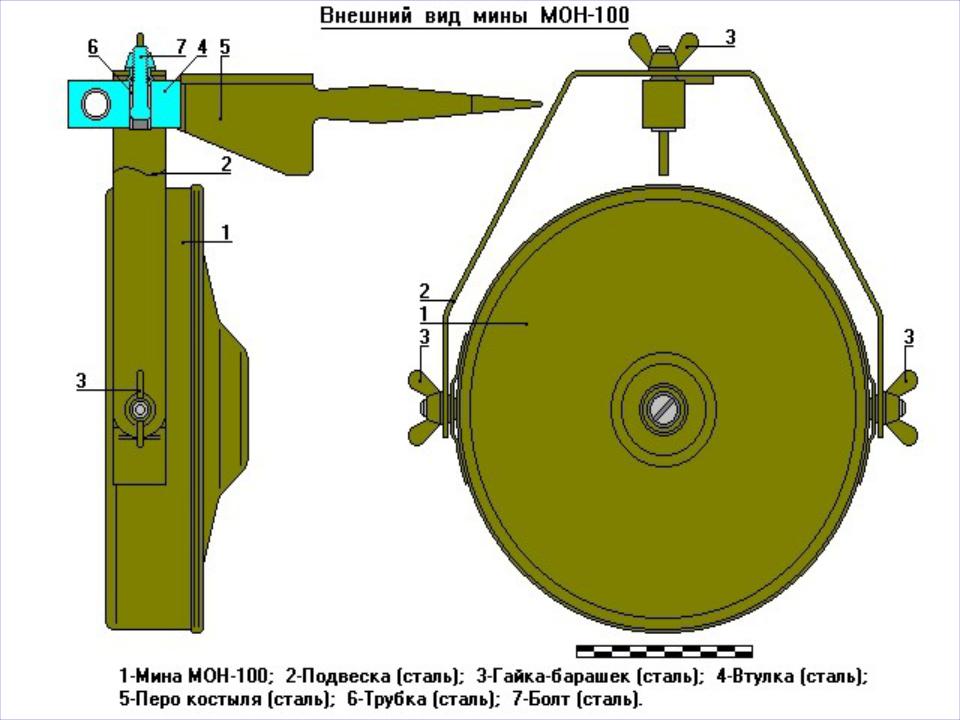

Рис.17. Противопехотная мина МОН-100:
а- разрез; б- вид спереди; 1- скоба; 2- болт; 3- трубка; |
4- |
барашковая гайка; 5- костыль; 6- заряд ВВ; |
7- |
дополнительный детонатор; 8- корпус; |
9- |
перегородка; 10- осколки; 11- электродетонатор ЭДП-р; 12- накладка; 13- винт; 14- барашковая гайка.
Порядок работы
При подаче импульса тока, срабатывает электродетонатор, происходит взрыв основного заряда и разлет осколков.
Установка
Мины типа МОН рекомендуется применять при минировании различных дифеле (подступов к мостам и переправам, дорог в горах и лесу).
Мины могут устанавливаться на грунт (рис.18) и на любые предметы.

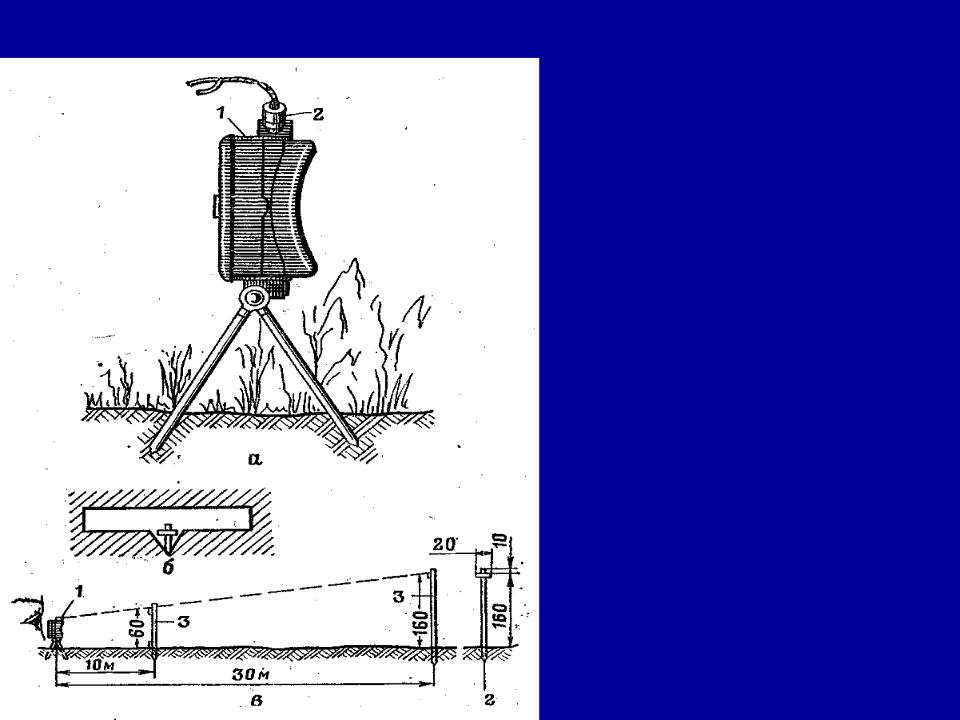

Рис.18. Установка и прицеливание мины МОН-50:
а- установка мины с электродетонатором ЭДП-р на грунт; б- вид на веху через прицельную щель; в- прицеливание
мины; г- веха; 1- мина; 2- электродетонатор; 3- веха.
