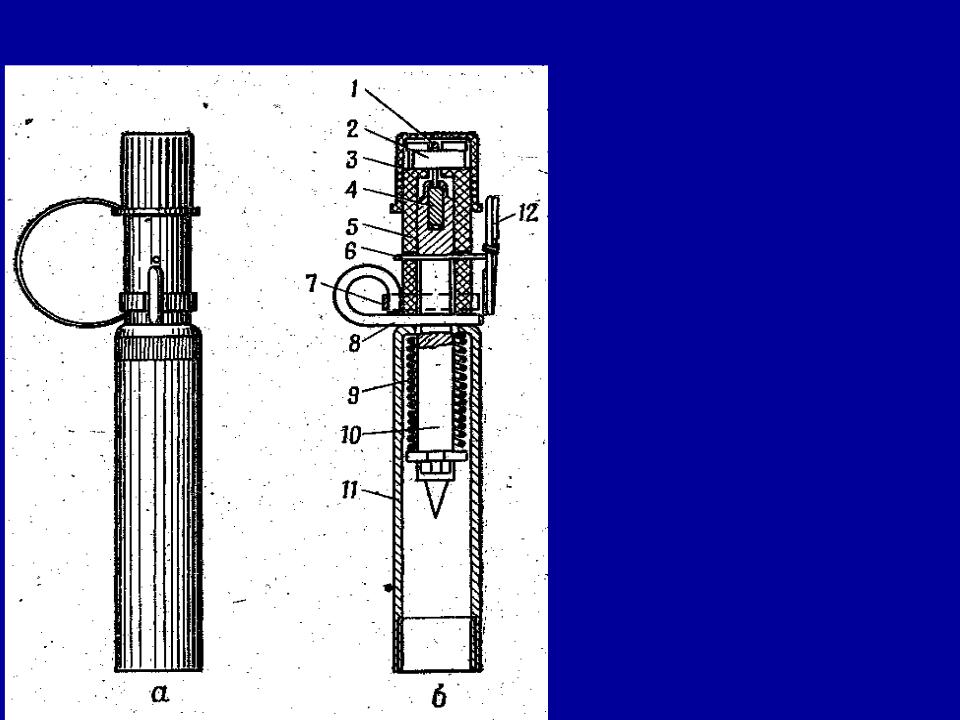

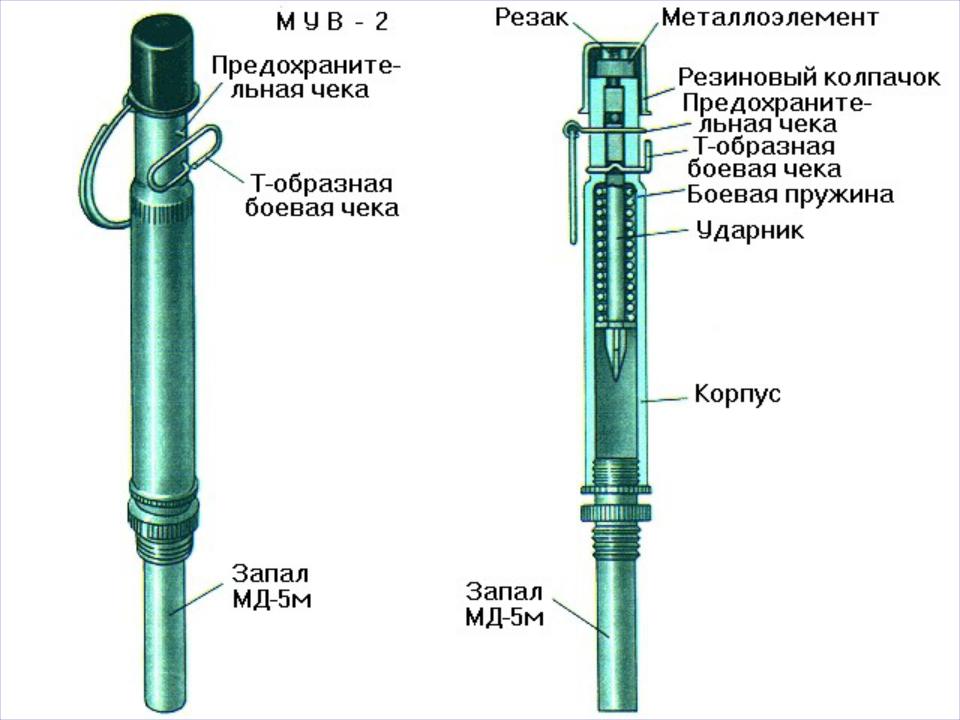

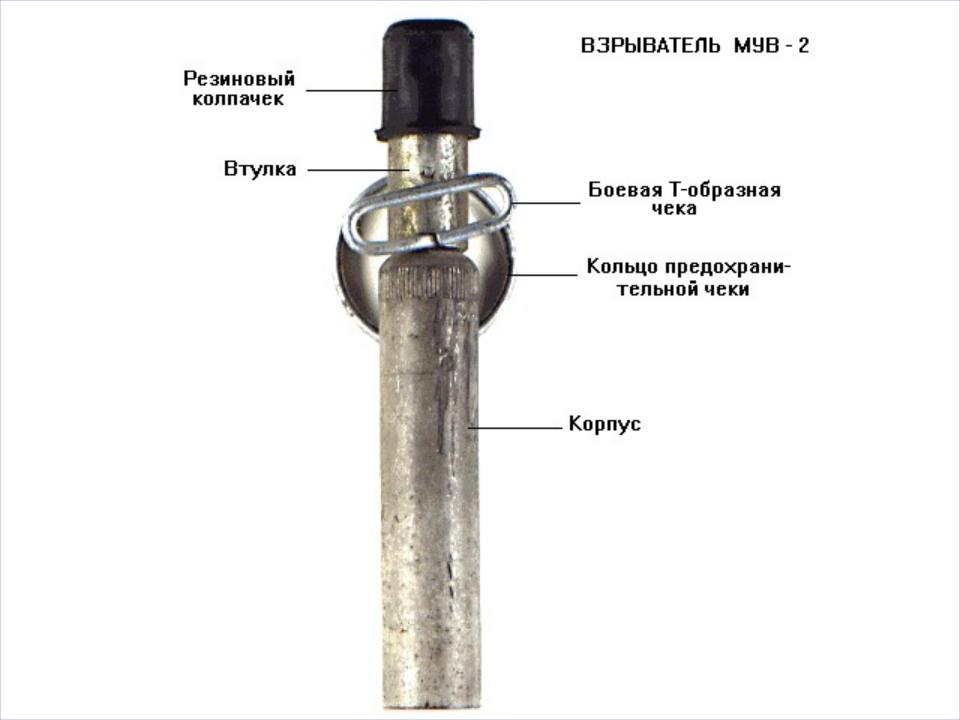

Рис.4. Взрыватель МУВ-2 (с запалом МД-5М):
а- общий вид; б- разрез; 1- резак; 2- металлоэлемент; 3- резиновый колпачок; 4- вкладыш; 5- втулка; 6- предохранительная чека; 7- кольцо; 8- Т-образная боевая чека; 9- ударник; 10- пружина; 11- корпус;
12- запал МД- 5М.

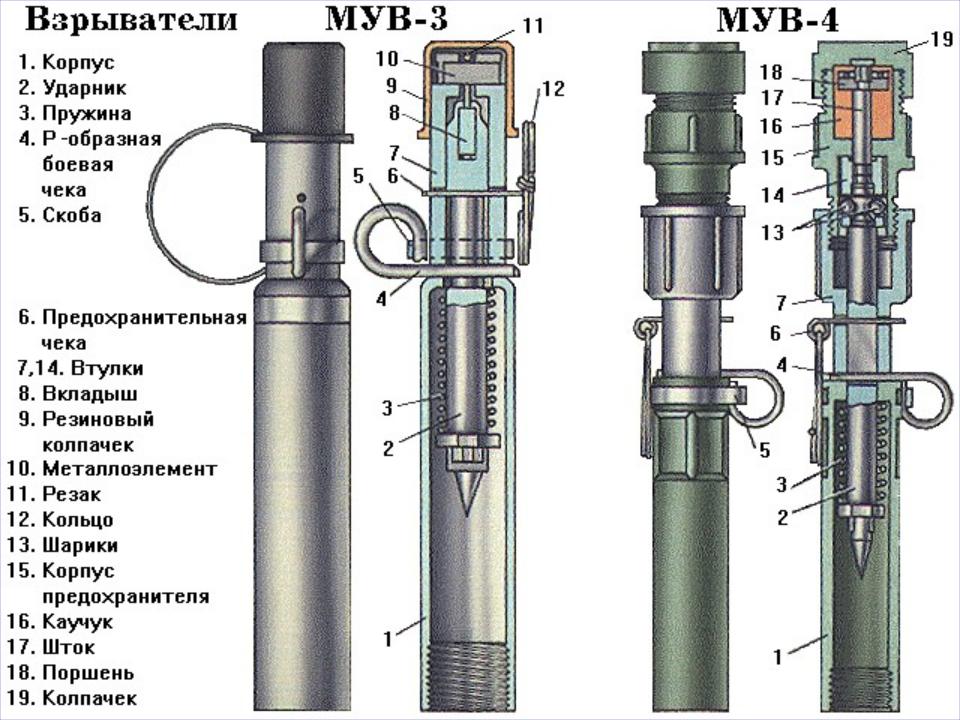

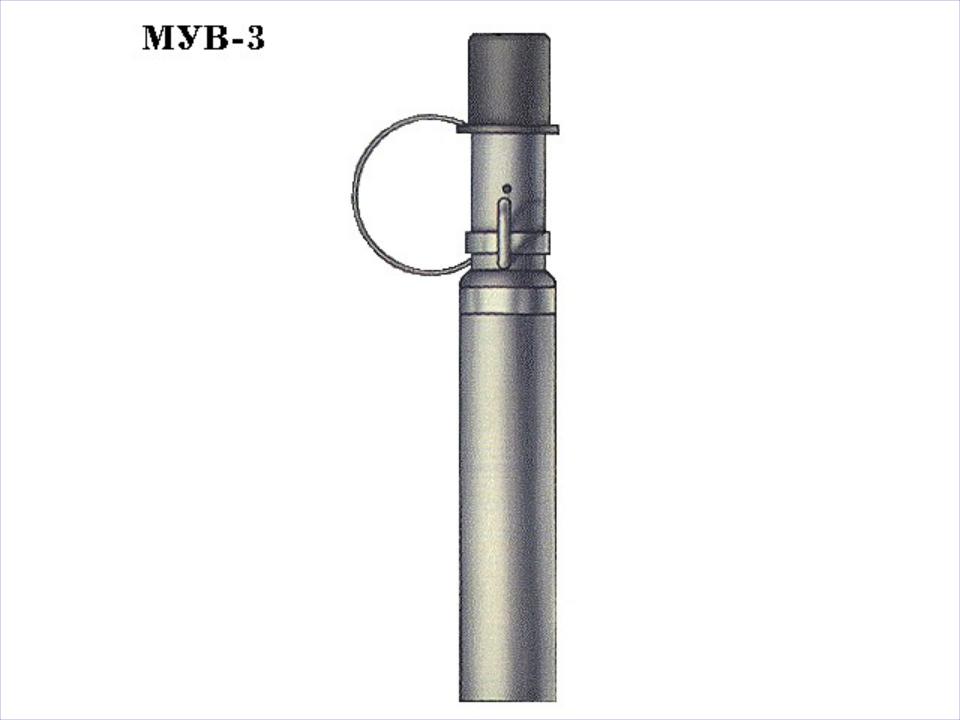

Рис.5. Взрыватель МУВ-3 (неснаряженный):
а- общий вид; б- разрез;
1 - резак;
2 - металлоэлемент;
3 - резиновый колпачок;
4 - вкладыш; 5- втулка;
6- предохранительная чека;
7- скоба; 8- Р-образная боевая чека; 9- пружина;
10- ударник; 11- корпус;
12- кольцо.

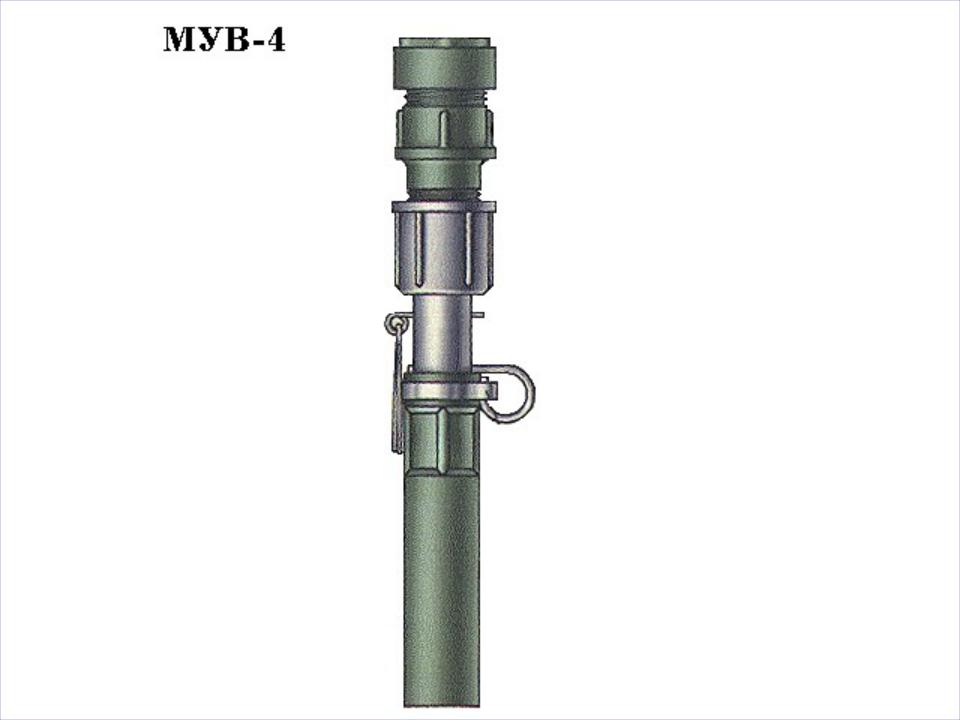

Рис.6. Взрыватель МУВ-4:
а- общий вид; б- разрез;
1 - колпачок;
2- поршень;
3 - шток; 4 – камера; с каучуком; 5 – корпус МДВ;
6- металлическая втулка;
7- шарики; 8- втулка;
9- предохранительная чека;
10- боевая чека;
11- пружина;
12- ударник;
13- корпус;
14- скоба
Порядок работы взрывателя типа МУВ
•В транспортном положении предохранительная чека удерживает боевую пружину в сжатом состоянии и не дает ударнику наколоть капсюль- воспламенитель запала.
•При боевом положении боевая чека находиться в нижнем отверстии ударника.
Пружина находиться в сжатом состоянии.
•При выдергивании боевой чеки ударник освобождается и под действием пружины накалывает капсюль-воспламенитель запала, вызывая его взрыв.
Основные технические характеристики
Таблица 1.
№ |
Характеристики |
МУВ |
п/п |
|
|
1 |
Тип |
Механиче |
|
|
ский без |
|
|
временно |
|
|
го |
|
|
предохра |
|
|
нения |
2Усилие выдергивания 0,5-1 боевой чеки, кгс: 2-15
Р-образной Т-образной
3 |
Температурный |
- |
|
диапазон |
|
|
применения, °С |
|
4Время предохранения - в зависимости от температуры окружающей среды, мин
МУВ-2 МУВ-3 МУВ-4
Механический с временным предохранением
Металлоэлемент Каучук
0,5-1 |
1,5-6 |
2-2,4 |
1,5-10 |
1,5-10 |
3-11 |
± 40
0,5-15 1-30
