Тема № 13.

«Минирование железных дорог».

Занятие № 3. Противопехотные мины.

Цель:

Изучить основные виды противопехотных мин и их представителей; тактико-технические данные и порядок обращения с ними.

Учебные вопросы:

1. Универсальные взрыватели мгновенного действия.

2. Фугасные мины.

3. Осколочные мины.

Литература:

1.Инженерные боеприпасы. Книга первая. – М.: Воениздат, 1976. Стр.21-27. Стр.109-117. Стр.119-125.стр.140-145.

2.Наставление по военно-инженерному делу для советской армии. - М.: Воениздат, 1984. Стр.221-233.

Учебный вопрос 1.

Универсальные взрыватели мгновенного действия.

Взрыватели состоят из двух основных частей:

ударного механизма (воспламенителя); запала (МД-2, МД-5М).

•Запалы МД-2, МД-5М (рис.1,2) состоят из: капсюля-детонатора КД№8-А; втулки;

капсюля воспламенителя.

Втулка имеет резьбу для соединения с корпусом воспламенителя.

Рис.1 Запал МД-2:

а- общий вид; б- разрез;

1 - капсюль- воспламенитель КВ-11;

2 - втулка;

3 - капсюль- детонатор КД№8-А.

Рис.2 Запал МД-5М:

а- общий вид; б- разрез;

1 - капсюль- воспламенитель КВ-11; 2 и 3- втулки;

4- капсюль-детонатор КД№8-А.

Порядок работы запала:

•При наколе капсюля-воспламенителя жалом ударника, происходит воспламенение накольного состава КВ -11.

•Луч огня от КВ - 11 вызывает взрыв капсюля-детонатора КД №8 - А.

•Воспламенители типа МУВ предназначены для применения в противопехотных минах натяжного действия,

как исключение, для использования с миной фугасного действия ПМД-6.

Они комплектуются

Р-образными чеками (в минах

натяжного действия) и

Т-образными чеками (в

минах нажимного действия).

Механические универсальные взрыватели типа МУВ (рис.3,4,5,6) состоят из:

металлического или пластмассового корпуса,

ударника,

пружины,

боевой (Р- или Т- образной) и предохранительной чек.

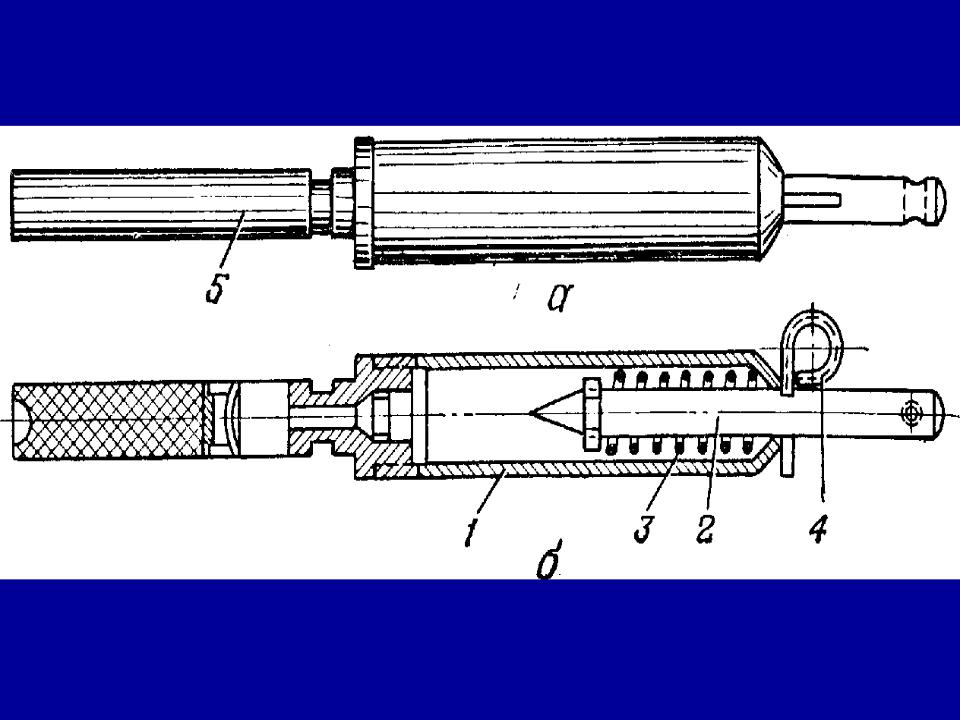

Рис.3. Взрыватель МУВ с запалом МД-2:

а- общий вид; б- разрез; 1- корпус; 2- ударник; 3- пружина; 4- чека; 5- запал МД-2.
