• Замыкатель
служит для замыкания боевой цепи взрыавтеля.
Они могут быть:
Индукционные;
Механические;
Акустические;
Сейсмические.
Мины замедленного действия подразделяются на:
•объектные мины замедленного действия;
•противотранспортные мины замедленного действия.
Объектные мины
Простейшая объектная мина состоит из:
-заряда ВВ;
-взрывателя замедленного действия.
Если механизм взрывателя рассчитан на замыкание цепи электрического тока с целью взрывания электродетонатора, то в конструкцию мины дополнительно вводиться источник тока (рис.1).

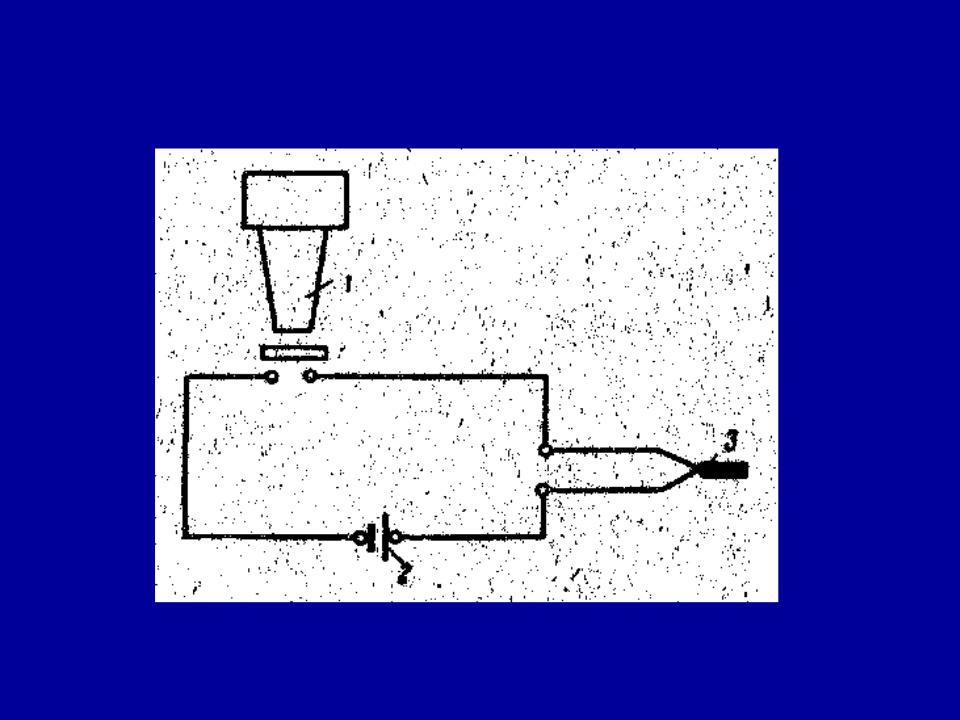

Рис.1. Электрическая схема объектной мины замедленного действия:
1- замедлитель; 2- источник тока;
3-электродетонатор.
Противотранспортные мины
Замыкатели мгновенного действия по своей конструкции могут быть различны.
Принципиальная электрическая схема противопоездной мины замедленного действия показана на рисунке 2.

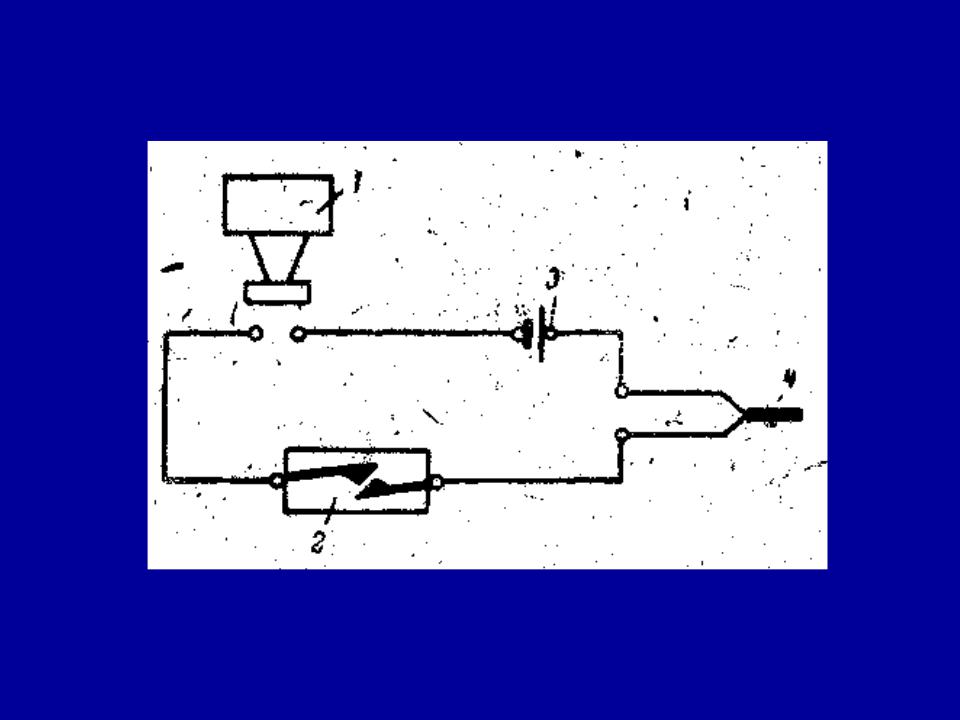

Рис.2. Электрическая схема
противопоездной мины замедленного действия:
1 - замедлитель; 2- замыкатель мгновенного действия; 3- источник тока;
4- электродетонатор.
Учебный вопрос 2.
Взрыватели объектных мин замедленного действия.
Помимо универсальных МЗД промышленного производства, которые могут устанавливаться как противотранспортные, так и как объектные; в качестве объектных МЗД могут применять любые заряды, снабженные взрывателями замедленного действия.
Взрыватель замедленного
действия ЧМВ-16
Взрыватель замедленного действия ЧМВ-16 (рис.3) состоит из:
-латунного или пластмассового футляра,
-часового механизма,
-спускового механизма,
-ударного механизма,
-запала МД-2 (МД-5М).
Основные технические характеристики
|
Таблица 1. |
Характеристики |
Значения |
Тип |
механический |
Масса, кг |
0,5 |
Диаметр, мм |
50 |
Высота, мм |
115 |
Механизм замедления |
Часовой |
Время замедления |
От 6 часов до 16 суток |
Цена деления большого |
1 |
лимба, сутки |
|
Точность срабатывания при |
|
установке на замедление: |
± 2,5 |
От 6 часов до 3 суток, час |
|
От 3 до 16 суток, час |
± 2 |
Цена деления малого лимба, |
2 |
час |
|
