- •Тема № 13.
- •Учебные вопросы:
- •Учебный вопрос 1.
- •Устройство
- •Порядок работы
- •Взрыватель МВЧ-62 и МВП-62М
- •Основные технические характеристики
- •Рис.2. Взрыватель МВЧ-62:
- •Порядок перевода взрывателя в боевое положение:
- •Порядок перевода взрывателя в транспортное положение:
- •Порядок перевода взрывателя в боевое положение:
- •Порядок перевода взрывателя в транспортное положение:
- •Установка
- •Рис.4 Установка противотанковой мины:
- •Обезвреживание
- •Рис.5. Уничтожение противотанковой мины накладным зарядом:
- •Учебный вопрос 2.
- •• Противоднищевые мины предназначены
- •Основные характеристики противоднищевых мин
- •Устройство мины ТМ-72
- •Рис.6. Мина ТМ-72 (разрез):
- •Порядок работы
- •Взрыватель МВН-72
- •Рис.7. Взрыватель МВН-72:
- •Порядок перевода взрывателя в боевое положение:
- •Порядок перевода взрывателя в
- •Установка
- •Для установки мины вручную необходимо:
- •Рис.8. Установка противотанковой мины:
- •Обезвреживание
- •Устройство мины ТМК-2
- •Рис.9. Противотанковая кумулятивная мина ТМК-2:
- •Принцип действия
- •Установка
- •Рис.10. Установка противотанковой мины ТМК-2 в грунт.
- •Обезвреживание
- •Учебный вопрос 3.
- •Противобортовые мины предназначены
- •Основные технические характеристики мины ТМ-83
- •Устройство мины ТМ-83
- •Рис.11. Мина ТМ-83 установленная на ящик:
- •Принцип действия
- •Установка
- ••Установка мины производиться сбоку от минируемой дороги на расстоянии не менее 5 м
- •Рис.12. Схема установки мины на местности:
- •Обезвреживание
- •Для снятия мины необходимо:
- •Конец занятия
- •Задание на самоподготовку:

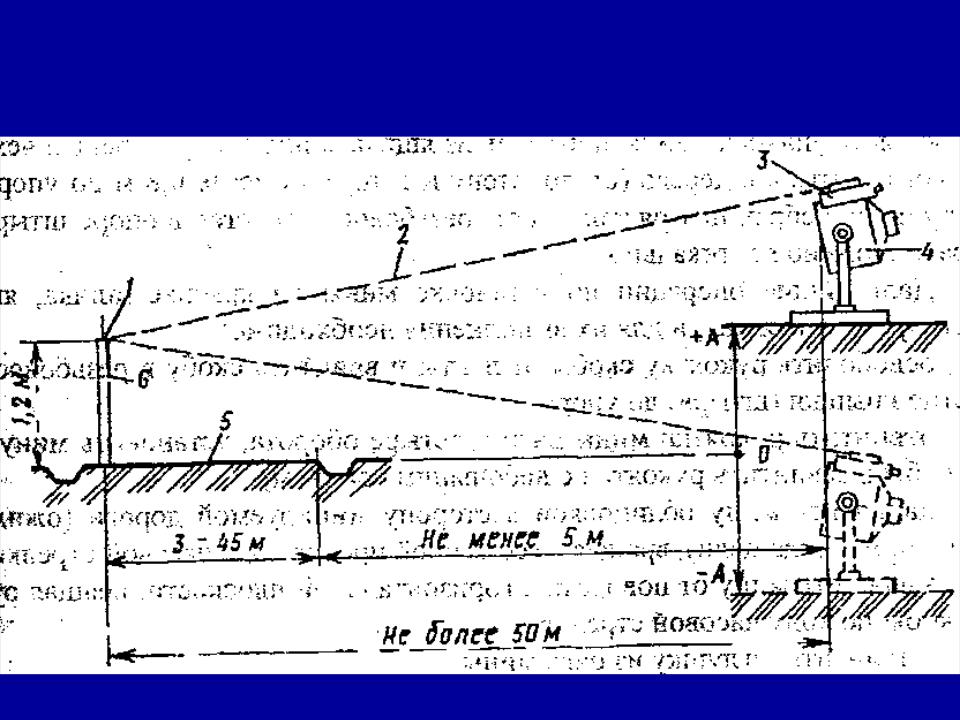

Рис.12. Схема установки мины на местности:
1- точка прицеливания; 2- линия прицеливания; 3- оптический датчик цели; 4- мина; 5- дорога; 6- вешка.

Обезвреживание
Обезвреживать разрешается мины, установленные только в управляемом варианте.
Такие мины допускается устанавливать повторно только в управляемом варианте не ранее чем через 1 ч после снятия.

Для снятия мины необходимо:
•отыскать местонахождение розетки кабеля управления;
•при помощи пульта управления перевести мину в безопасное положение;
•подойти к мине не ранее чем через 3 минуты после перевода в транспортное положение;
•отключить предохранительно- исполнительный механизм и вывинтить запал;
•собрать линию управления, снять мину с места установки, уложить в упаковку.

Конец занятия
Благодарю за внимание

Задание на самоподготовку:
Законспектировать схему установки потивогусеничной противотанковой мины в болотистый грунт.
(Инженерные боеприпасы. Книга 1.
– М.: Воениздат, 1976. стр. 80.)
