Противобортовые мины предназначены
для выведения из строя транспортных средств противника и поражения экипажа.
Противобортовые мины поражают транспортное средство в боковые поверхности.
Основные технические характеристики мины ТМ-83
Таблица 5.
Характеристики |
Значения |
|
Тип |
Противотанковая, |
|
|
противобортовая, |
|
|
кумулятивная на принципе |
|
|
ударного ядра |
|
Масса мины, кг |
20,4 |
|
Масса ТГ-40, кг |
9,6 |
|
Тип взрывателя |
Неконтактный |
(с |
|
двухканальный |
|
|
сейсмическим и |
|
|
инфракрасным датчиком |
|
|
цели) |
|
Дальность поражения, м |
До 50 |
|
Тип механизма дальнего |
Гидромеханический |
|
взведения |
|
|
Время взведения, мин |
1-30 |
|
Время боевой работы, сутки |
30 |
|
Поражающее действие |
Отверстие Ø 80 мм в броне |
|
Устройство мины ТМ-83

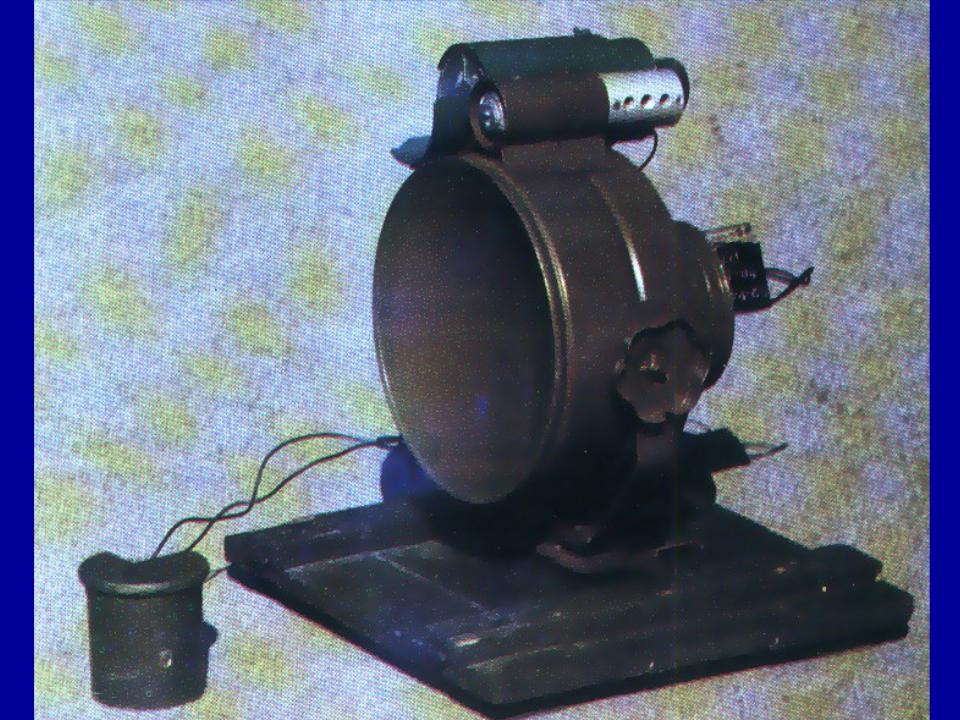

Мина ТМ-83 (рис.11) состоит из: мины неокончательно снаряженной; взрывателя.

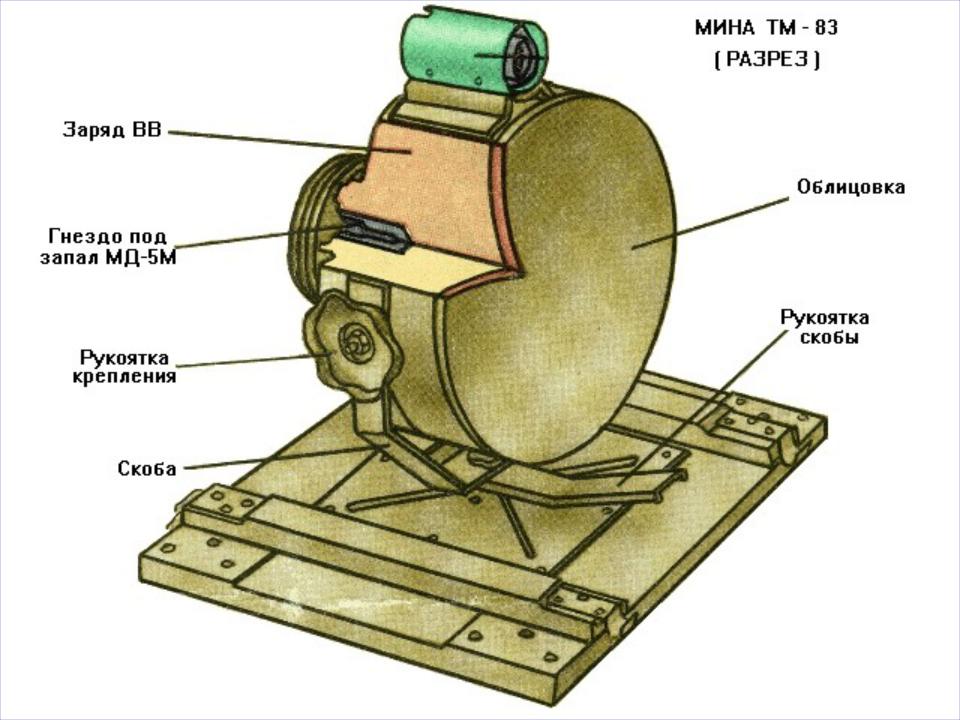

Мина неокончательно снаряженная включает в себя корпус с зарядом ВВ, приспособления для установки мины, визир и чехол.
Взрыватель включает оптический датчик цели, сейсмический датчик цели с приспособлениями для его установки, предохранительно-исполнительного механизма.

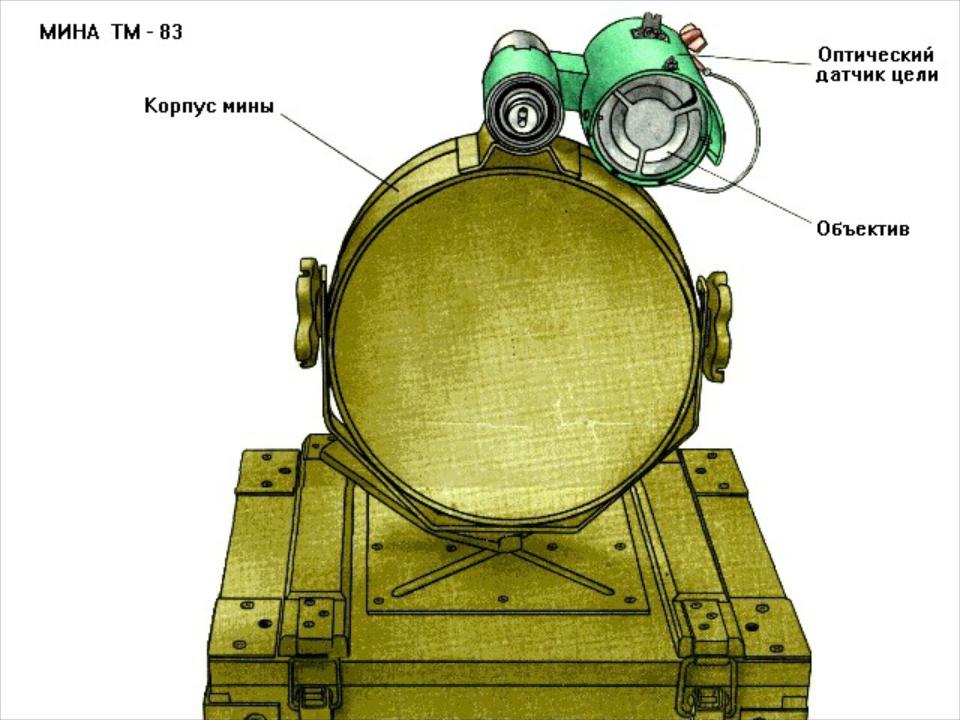

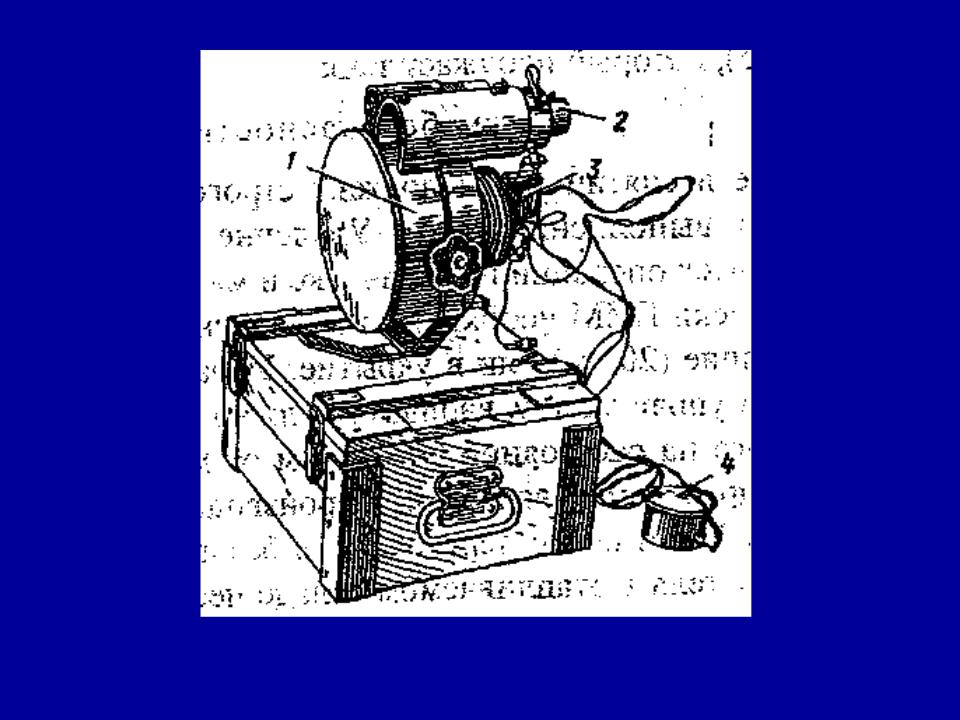

Рис.11. Мина ТМ-83 установленная на ящик:
1- корпус мины; 2- оптический датчик цели; |
3- |
предохранительно-исполнительный механизм; |
4- |
сейсмический датчик цели. |
|
Принцип действия
• После удаления чеки предохранительно-исполнительного механизма, по истечении времени дальнего взведения (1- 30 минут), мина переводится в боевое положение.
•При приближении танка к месту установки мины, вибрация грунта воспринимается сейсмоприемником, сейсмические сигналы преобразуются в электрические.
•Электрический блок усиливает эти сигналы и замыкает цепь между оптическим датчиком цели и предохранительно-исполнительным механизмом.
•При пересечении танком линии прицеливания мины объектив оптического датчика цели концентрирует излучаемую танком энергию инфракрасного излучения.
•Оптический датчик цели преобразует энергию в электрический сигнал, который, проходя по электровоспламенителю, вызывает взрыв детонатора и заряда ВВ мины.
•При взрыве заряда из облицовки формируется высокоскоростной, компактный поражающий элемент (ударное ядро), который поражает танк.
Установка
Минами ТМ-83 рекомендуется минировать дороги, просеки, улицы в населенных пунктах, различные дефиле и т.п.
Они могут устанавливаться в управляемом и неуправляемом вариантах.
Схема установки мины на местности представлена на рисунке 12.
•Установка мины производиться сбоку от минируемой дороги на расстоянии не менее 5 м от ближайшей и не более 50 м от дальней обочины относительно мины.
•Прицеливание мины производиться в вешку высотой 1,2 м,. установленную на дальней обочине.
При этом линия прицеливания не должна отклоняться от нормали к направлению движения танка более чем на 30º.
