Взрыватель МВН-72
Основные технические характеристики
|
Таблица 4. |
Характеристики |
значения |
Тип |
Неконтактный, магнитный |
Масса, кг |
1,15 |
Масса ВВ детонатора, г |
10 |
|
|
Диаметр, мм |
125 |
Высота , мм |
96 |
Источник тока |
Элемент КВУ-1,5 |
|
(ПМЦ-У-48ч) |
МВД |
Часовой |
Время взведения, с |
30-120 |
Время боевой работы, месяц |
1 |
Место срабатывания |
Под проекцией танка |
|
(автомобиля) при скорости |
|
движения более 5 км/час |

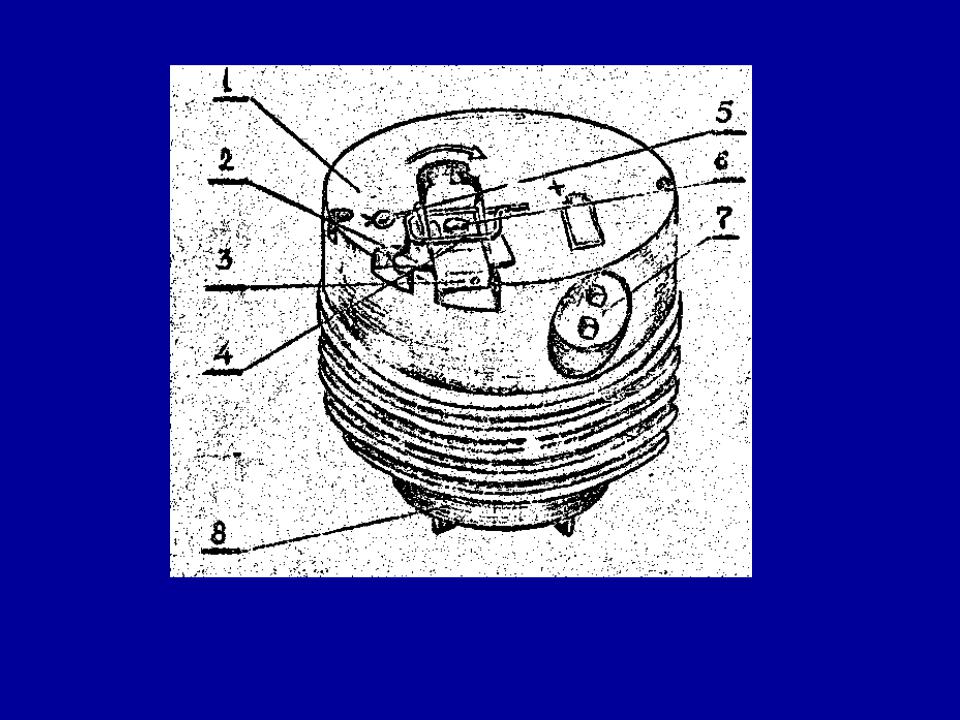

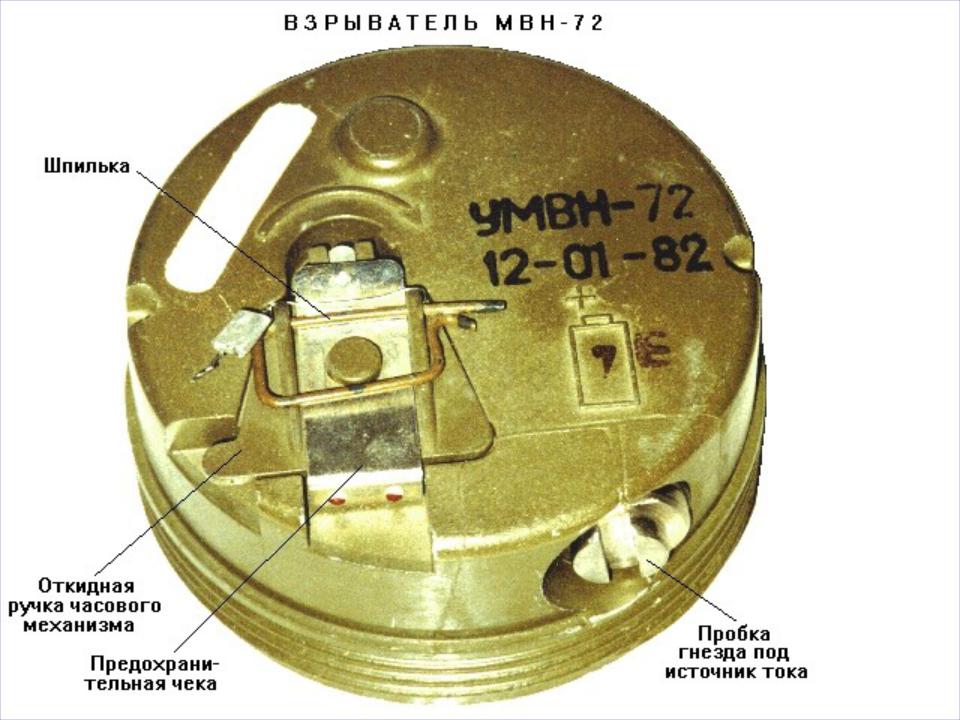

Рис.7. Взрыватель МВН-72:
1 – корпус; 2 – откидная ручка; 3 – предохранительная чека; 4 – предохранительная шпилька; 5 – проволока с пломбой;
6 – цилиндрический выступ для защелки предохранительной чеки;
7 – резьбовая пробка; 8 – донная пробка

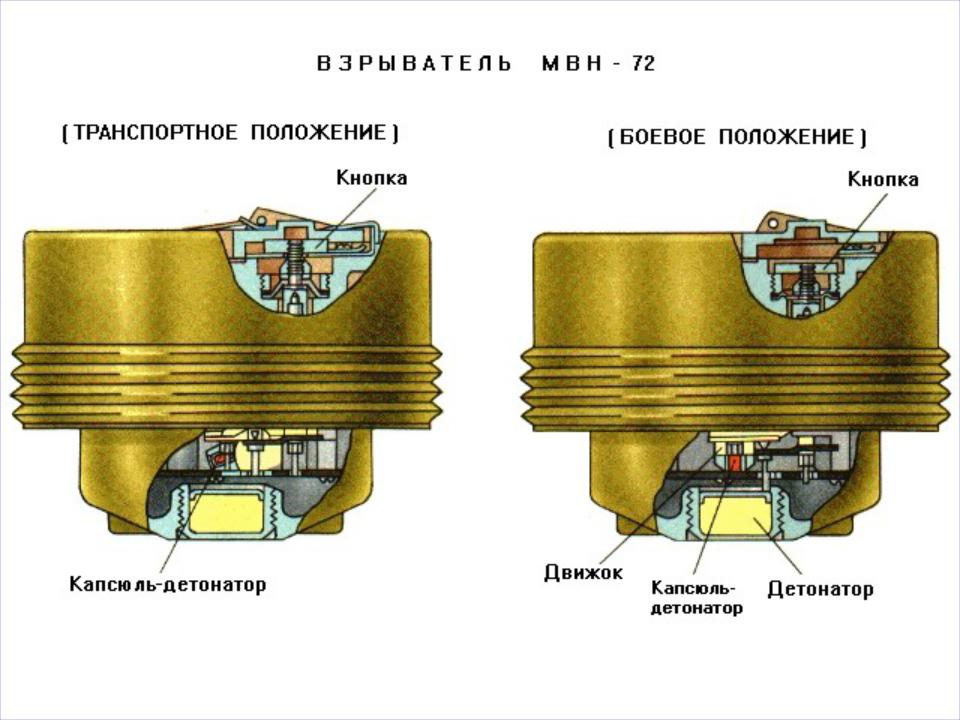

Порядок перевода взрывателя в боевое положение:
•снять предохранительную чеку;
•поднять откидную ручку в вертикальное положение;
•нажать красную кнопку до отказа (слышна работа часового механизма);
•опустить откидную ручку.
Порядок перевода взрывателя в
транспортное положение:
•поднять откидную ручку;
•повернуть откидную ручку по ходу часовой стрелки до отказа (красная кнопка должна подняться вверх);
•после щелчка повернуть ручку в обратную сторону (против хода часовой стрелки) и откинуть ее в горизонтальное положение в углубление на корпусе взрывателя.
Установка
Мины ТМ-72 устанавливаются (рис.8):
•в грунт заподлицо с поверхностью грунта;
•на поверхность грунта;
•в снег с маскировкой слоем снега 15 см.
Для установки мины вручную необходимо:
•установить мину;
•перевести взрыватель в боевое положение;
•замаскировать мину.

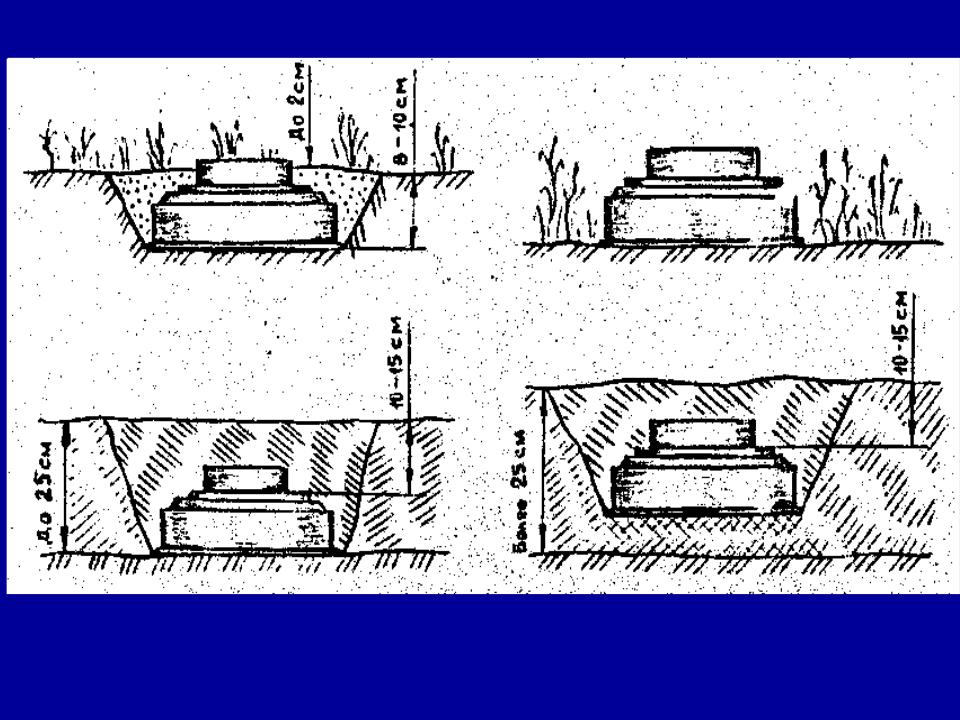

Рис.8. Установка противотанковой мины:
а– в грунт; б – на поверхности грунта;
в– в снег при толщине снега до 25 см;
г– в снег при толщине снега более 25 см.
