Режимы работы машины постоянного тока

В двигателях параллельного возбуждения при неизменном то­ке в обмотке возбуждения (I_В = const) магнитный поток изменяется при нагрузке весьма незначительно, поэтому с некоторым при­ближением можно принять Ф = const. В этом случае электромагнитный момент пропорционален току в цепи якоря и механическая характеристика n = f(М) может быть представлена зависимостью n = f(I_a) (рис, 29.8). Если эту характеристику про­должить в обе стороны за пределы осей координат (прямая 1), то можно показать, что электрическая машина в зависимости от ве­личины и знака внешнего момента, действующего на ее вал со стороны связанного с ним механизма, может работать в трех ре­жимах: двигательном, тормозном и генераторном.

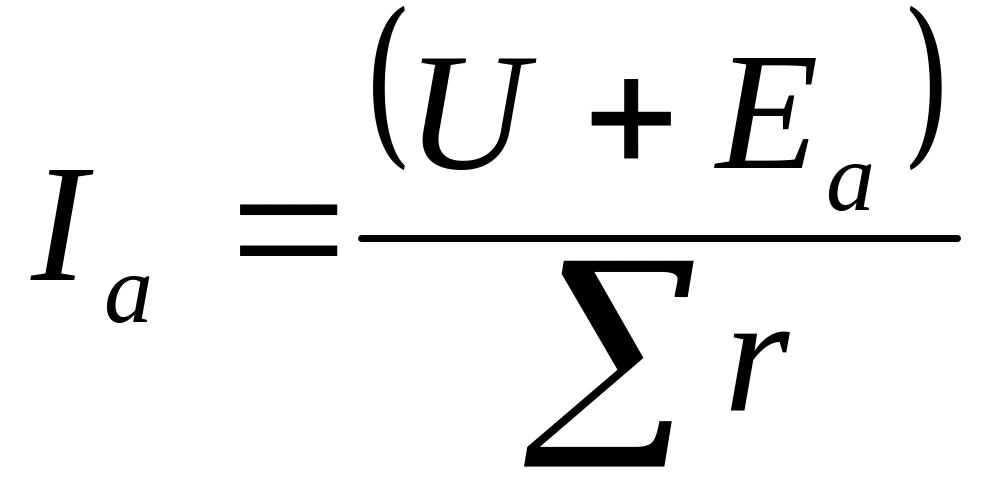

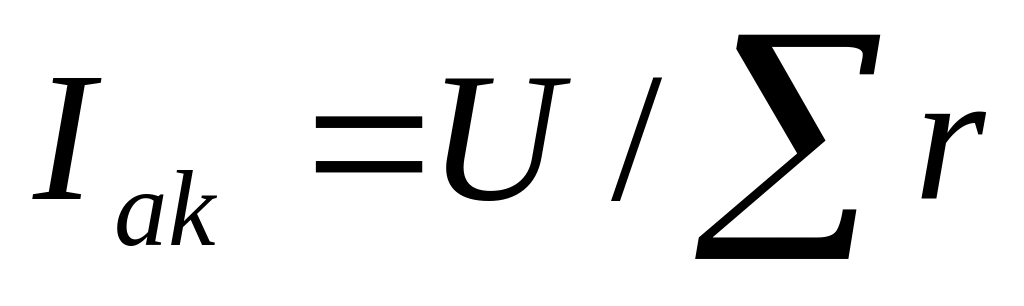

При работе двигателя без нагрузки ток в цепи якоря I_a0 не­большой. При этом частота вращения n = n₀ (точка А). Затем с по­явлением на валу двигателя нагрузочного момента, противодейст­вующего вращающему, ток в цепи якоря возрастает, а частота вращения уменьшается. Если увеличить противодействующий момент до значения, при котором якорь двигателя остановится (точка B), то ЭДС Е_a = 0 и ток двигателя достигает значения . Если двигатель применяют для привода механизма, на­грузочный момент которого может быть больше вращающегося (например, привод барабана, на который наматывается трос с гру­зом), то при последующем увеличении нагрузочного момента это­го механизма якорь машины вновь начнет вращаться, но теперь уже в другую сторону. Теперь момент, действующий на вал элек­трической машины со стороны нагрузочного механизма, будет вращающим, а электромагнитный момент машины - тормозя­щим, т. е. электрическая машина перейдет в тормозной ре­жим. При работе машины в этом режиме ЭДС якоря действует согласованно с напряжением, т. е, .

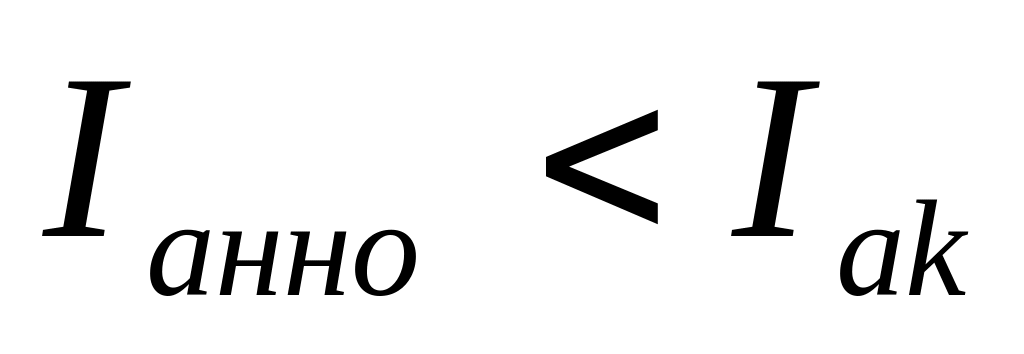

При использовании машины в тормозном режиме необходимо принять меры для ограничения тока якоря. С этой целью в цепь якоря включают добавочное сопротивление, величина которого обеспечивает получение искусственной характеристики двигателя, пересекающейся с осью абсцисс при токе якоря (штрихо­вая прямая).

Если при работе двигателя в режиме х.х. к его валу приложить момент, направленный в сторону вращения якоря, то частота вра­щения, а следовательно, и ЭДС Е_a начнут возрастать. Когда ЭДС Е_a = U, машина не будет потреблять тока из сети (точка С) и час­тота вращения якоря достигает значения, называемого погранич­ной частотой вращения n_Х.Х.

Рис. 29.8. Режимы работы машины постоянного тока:

1 - с параллельным (независимым) возбуждением; 2 - со смешанным возбуждением; 3 - с последовательным возбуж­дением

При дальнейшем увеличении внешнего момента на валу ма­шины ЭДС Е_а станет больше напряжения, а в цепи якоря опять возникает ток, но другого направления. При этом машина перей­дет в генераторный режим: механическая энергия, затрачи­ваемая на вращение якоря будет преобразовываться в электриче­скую и поступать в сеть.

Перевод машины из двигательного в генераторный режим ис­пользуют для торможения двигателя, так как в генераторном ре­жиме электромагнитный момент является тормозящим (рекупера­тивное торможение).
